施工组织设计-风电工程EPC总承包10-29

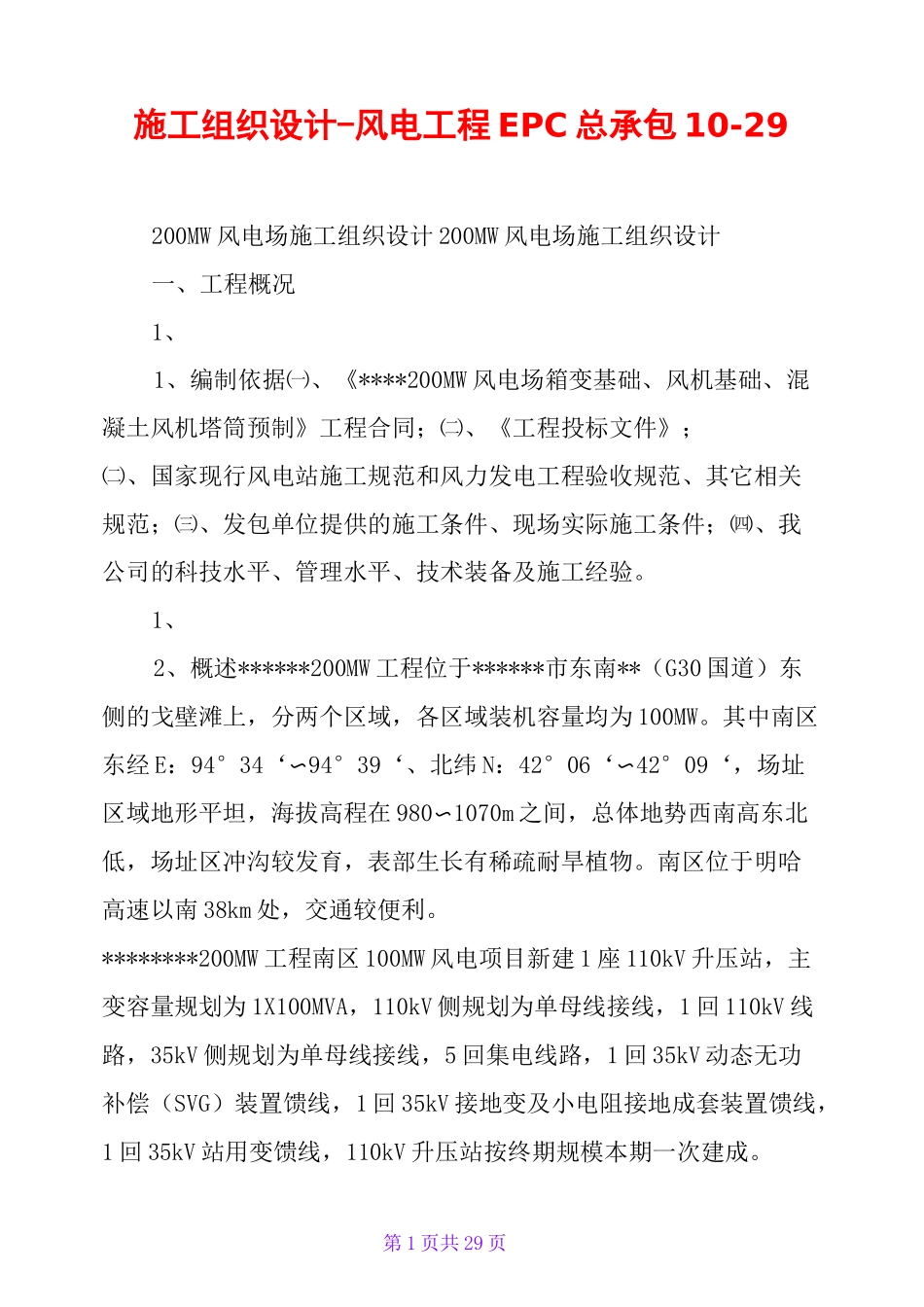

第 1 页共 29 页施工组织设计-风电工程 EPC 总承包 10-29200MW 风电场施工组织设计 200MW 风电场施工组织设计一、工程概况1、1、编制依据㈠、《****200MW 风电场箱变基础、风机基础、混凝土风机塔筒预制》工程合同；㈡、《工程投标文件》；㈡、国家现行风电站施工规范和风力发电工程验收规范、其它相关规范；㈢、发包单位提供的施工条件、现场实际施工条件；㈣、我公司的科技水平、管理水平、技术装备及施工经验。1、2、概述******200MW 工程位于******市东南**（G30 国道）东侧的戈壁滩上，分两个区域，各区域装机容量均为 100MW。其中南区东经 E：94°34‘〜94°39‘、北纬 N：42°06‘〜42°09‘，场址区域地形平坦，海拔高程在 980〜1070m 之间，总体地势西南高东北低，场址区冲沟较发育，表部生长有稀疏耐旱植物。南区位于明哈高速以南 38km 处，交通较便利。********200MW 工程南区 100MW 风电项目新建 1 座 110kV 升压站，主变容量规划为 1X100MVA，110kV 侧规划为单母线接线，1 回 110kV 线路，35kV 侧规划为单母线接线，5 回集电线路，1 回 35kV 动态无功补偿（SVG）装置馈线，1 回 35kV 接地变及小电阻接地成套装置馈线，1 回 35kV 站用变馈线，110kV 升压站按终期规模本期一次建成。第 2 页共 29 页llOkV 配电装置采用户外软母线 AIS 设备中型布置，35kV 配电装置采用户内移开式高压开关设备，单列布置。风电场所有电能通过llOkV 升压站的 1 回 llOkV 架空线路，送入**南 220kV 升压汇集站，110kV 架空线路导线采用 LGJ-300/30,长度约 l7km。1、2、1 施工用水、电施工单位从工程区西北约 80km**和以西约60km 为烟墩车站拉水，或**给水管线接水，以解决工程施工和生活用水。我单位自备柴油发电机 2 台。1、2、2 地震活动场地 50 年超越概率 10％的地震动峰值加速度为 0、05g，地震动反应谱特征周期为 0、40s，相对应的地震基本烈度为可度，属构造稳定区。1、2、3 交通、通讯条件1、2、3、1 交通条件******200MW 工程位于******市东南**（G30 国道）东侧的戈壁滩上，分南区和北区两个区域，各区域装机容量均为 100MW。其中南区东经 E：94°34，〜94°39，、北纬 N：42°06‘〜42°09‘，场址区域地形平坦，海拔高程在 980〜1070m 之间，总体地势西南高东北低，场址区冲沟较发育，表部生长有稀疏耐旱植物。南区位于明哈高速以南 38km 处，交通较便利...
