一起给水泵电机内部引线接地故障的原因分析

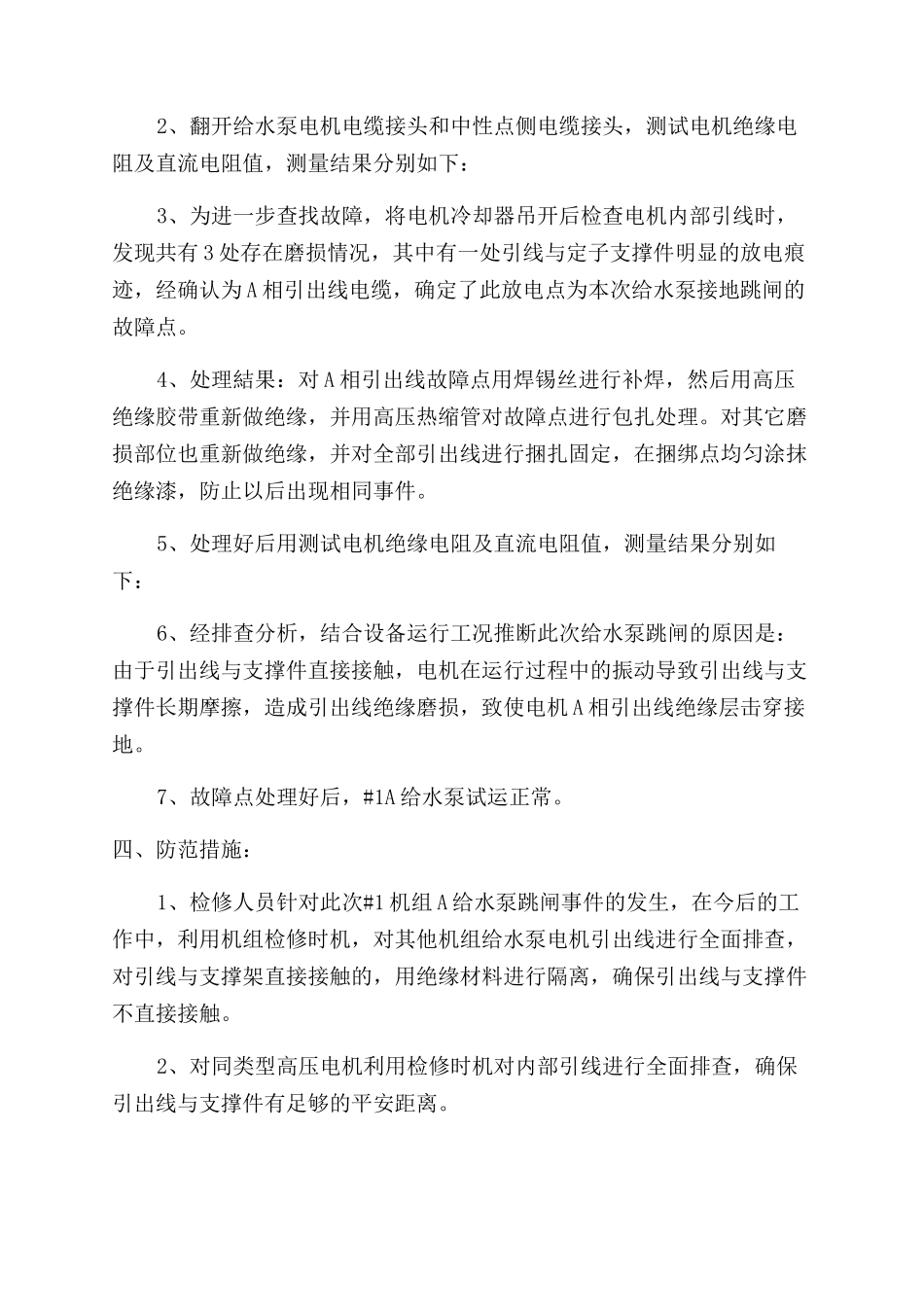

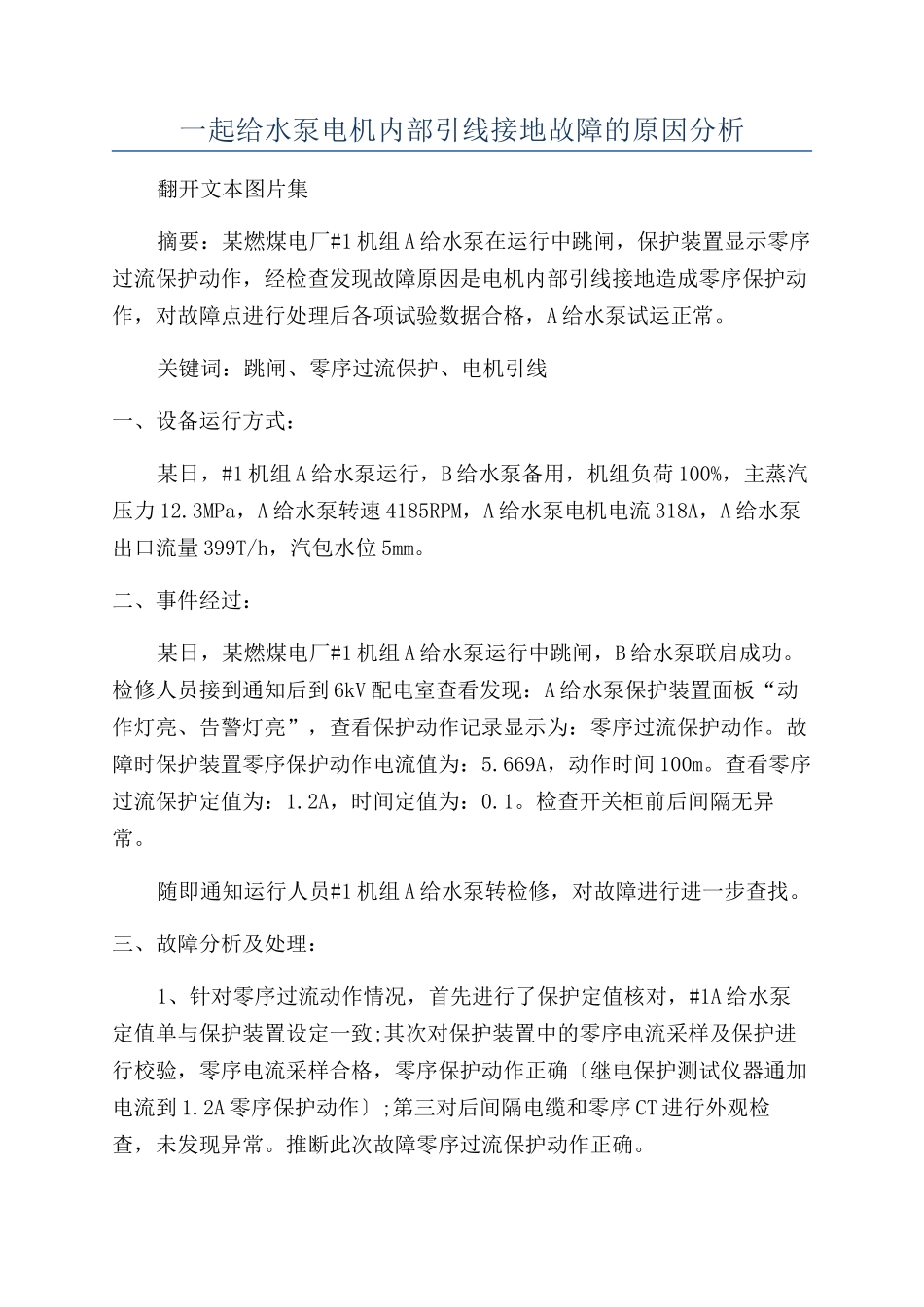

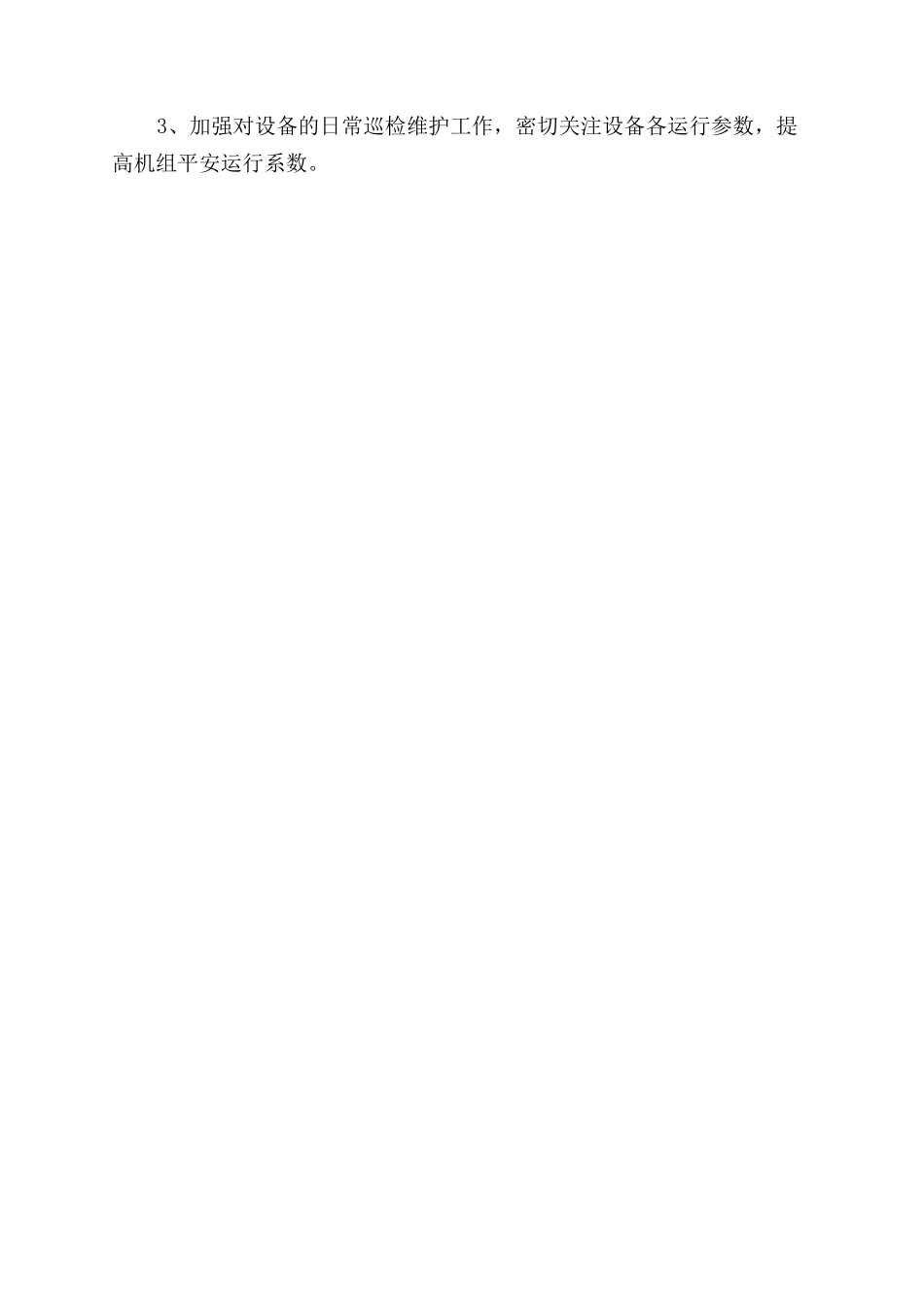

一起给水泵电机内部引线接地故障的原因分析翻开文本图片集摘要：某燃煤电厂#1 机组 A 给水泵在运行中跳闸，保护装置显示零序过流保护动作，经检查发现故障原因是电机内部引线接地造成零序保护动作，对故障点进行处理后各项试验数据合格，A 给水泵试运正常。关键词：跳闸、零序过流保护、电机引线一、设备运行方式：某日，#1 机组 A 给水泵运行，B 给水泵备用，机组负荷 100%，主蒸汽压力 12.3MPa，A 给水泵转速 4185RPM，A 给水泵电机电流 318A，A 给水泵出口流量 399T/h，汽包水位 5mm。二、事件经过：某日，某燃煤电厂#1 机组 A 给水泵运行中跳闸，B 给水泵联启成功。检修人员接到通知后到 6kV 配电室查看发现：A 给水泵保护装置面板“动作灯亮、告警灯亮”，查看保护动作记录显示为：零序过流保护动作。故障时保护装置零序保护动作电流值为：5.669A，动作时间 100m。查看零序过流保护定值为：1.2A，时间定值为：0.1。检查开关柜前后间隔无异常。随即通知运行人员#1 机组 A 给水泵转检修，对故障进行进一步查找。三、故障分析及处理：1、针对零序过流动作情况，首先进行了保护定值核对，#1A 给水泵定值单与保护装置设定一致;其次对保护装置中的零序电流采样及保护进行校验，零序电流采样合格，零序保护动作正确〔继电保护测试仪器通加电流到 1.2A 零序保护动作〕;第三对后间隔电缆和零序 CT 进行外观检查，未发现异常。推断此次故障零序过流保护动作正确。2、翻开给水泵电机电缆接头和中性点侧电缆接头，测试电机绝缘电阻及直流电阻值，测量结果分别如下：3、为进一步查找故障，将电机冷却器吊开后检查电机内部引线时，发现共有 3 处存在磨损情况，其中有一处引线与定子支撑件明显的放电痕迹，经确认为 A 相引出线电缆，确定了此放电点为本次给水泵接地跳闸的故障点。4、处理結果：对 A 相引出线故障点用焊锡丝进行补焊，然后用高压绝缘胶带重新做绝缘，并用高压热缩管对故障点进行包扎处理。对其它磨损部位也重新做绝缘，并对全部引出线进行捆扎固定，在捆绑点均匀涂抹绝缘漆，防止以后出现相同事件。5、处理好后用测试电机绝缘电阻及直流电阻值，测量结果分别如下：6、经排查分析，结合设备运行工况推断此次给水泵跳闸的原因是：由于引出线与支撑件直接接触，电机在运行过程中的振动导致引出线与支撑件长期摩擦，造成引出线绝缘磨损，致使电机 A 相引出线绝缘层击穿接地。7、故障点处理好后，#1A 给...
