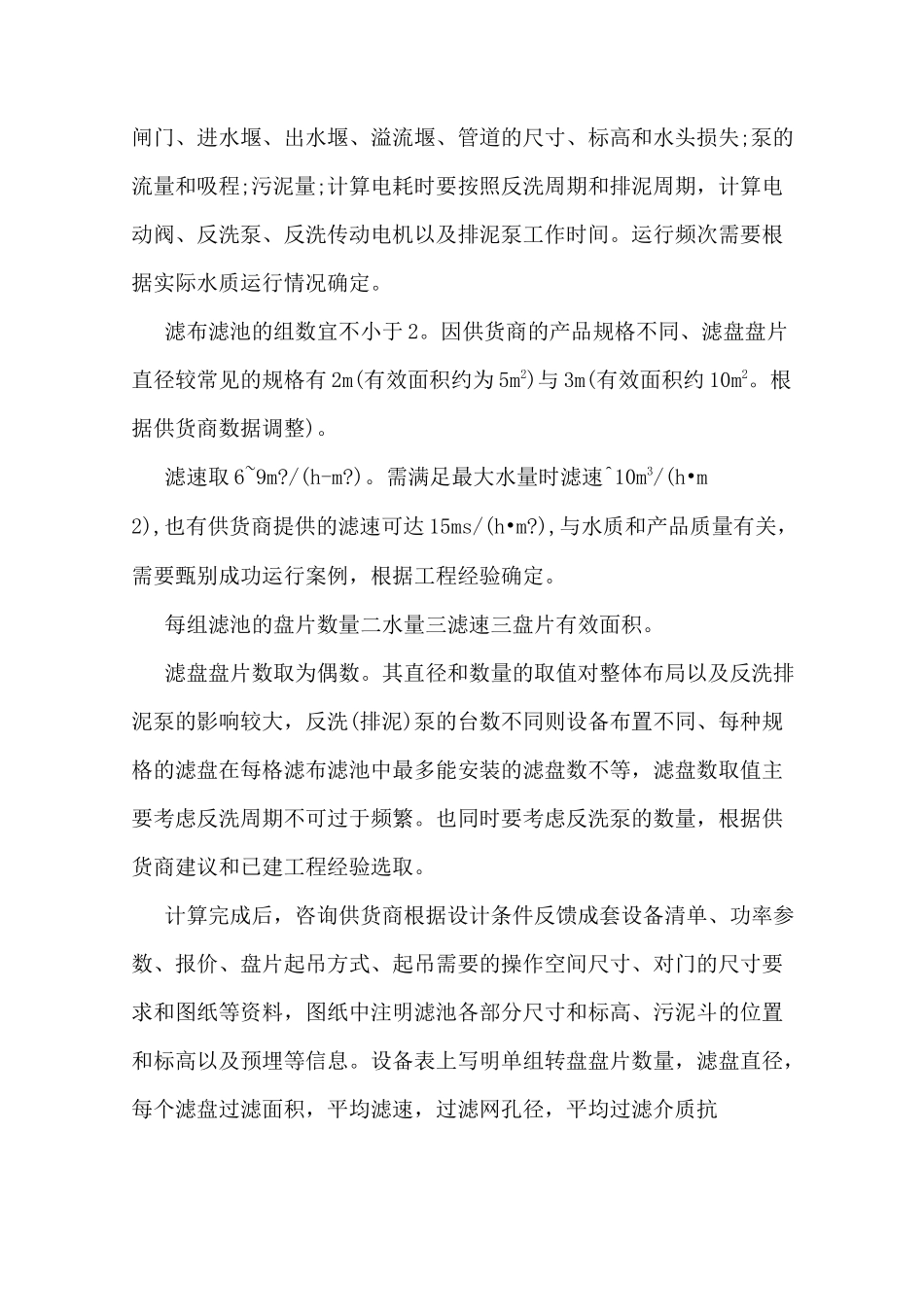

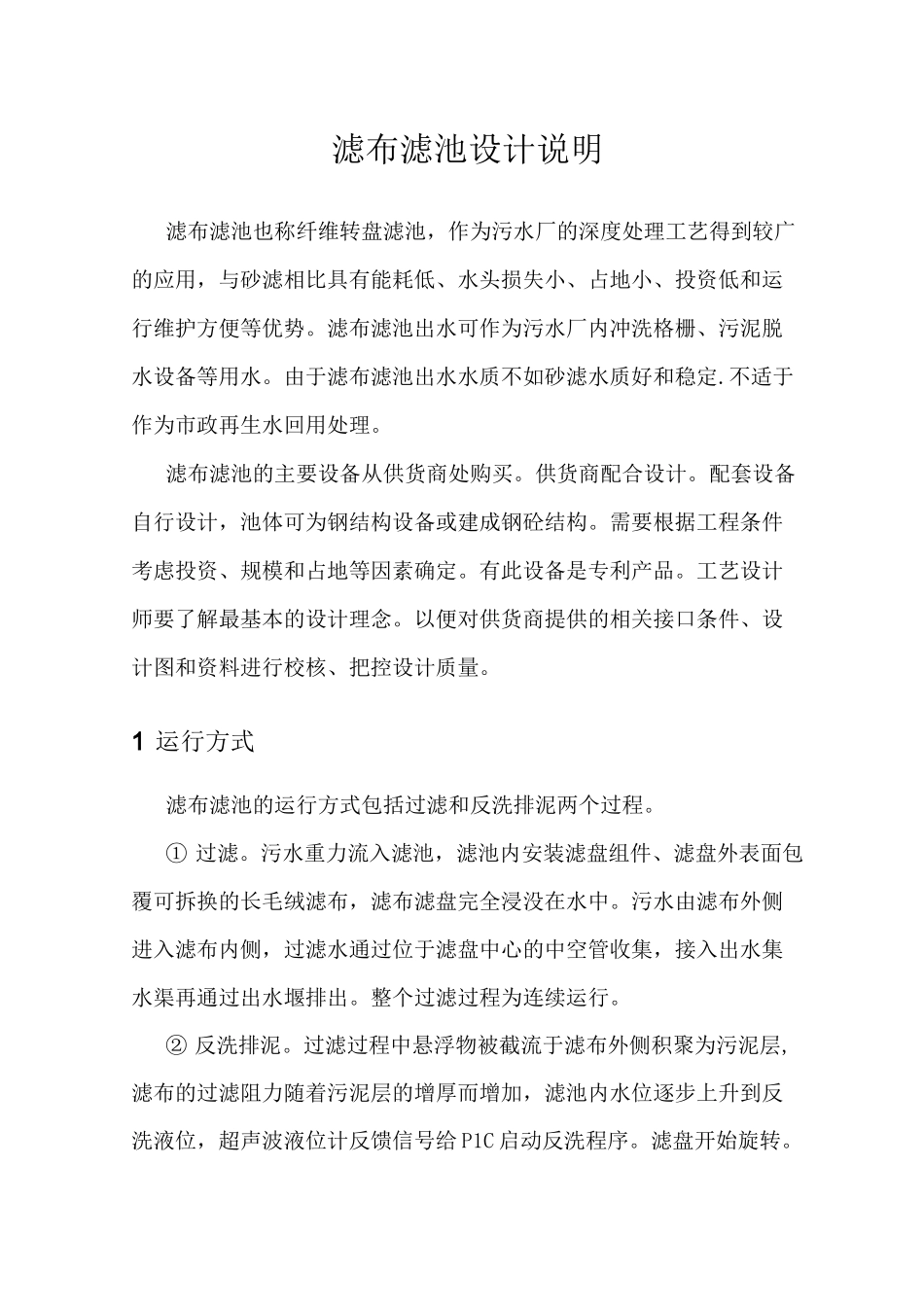

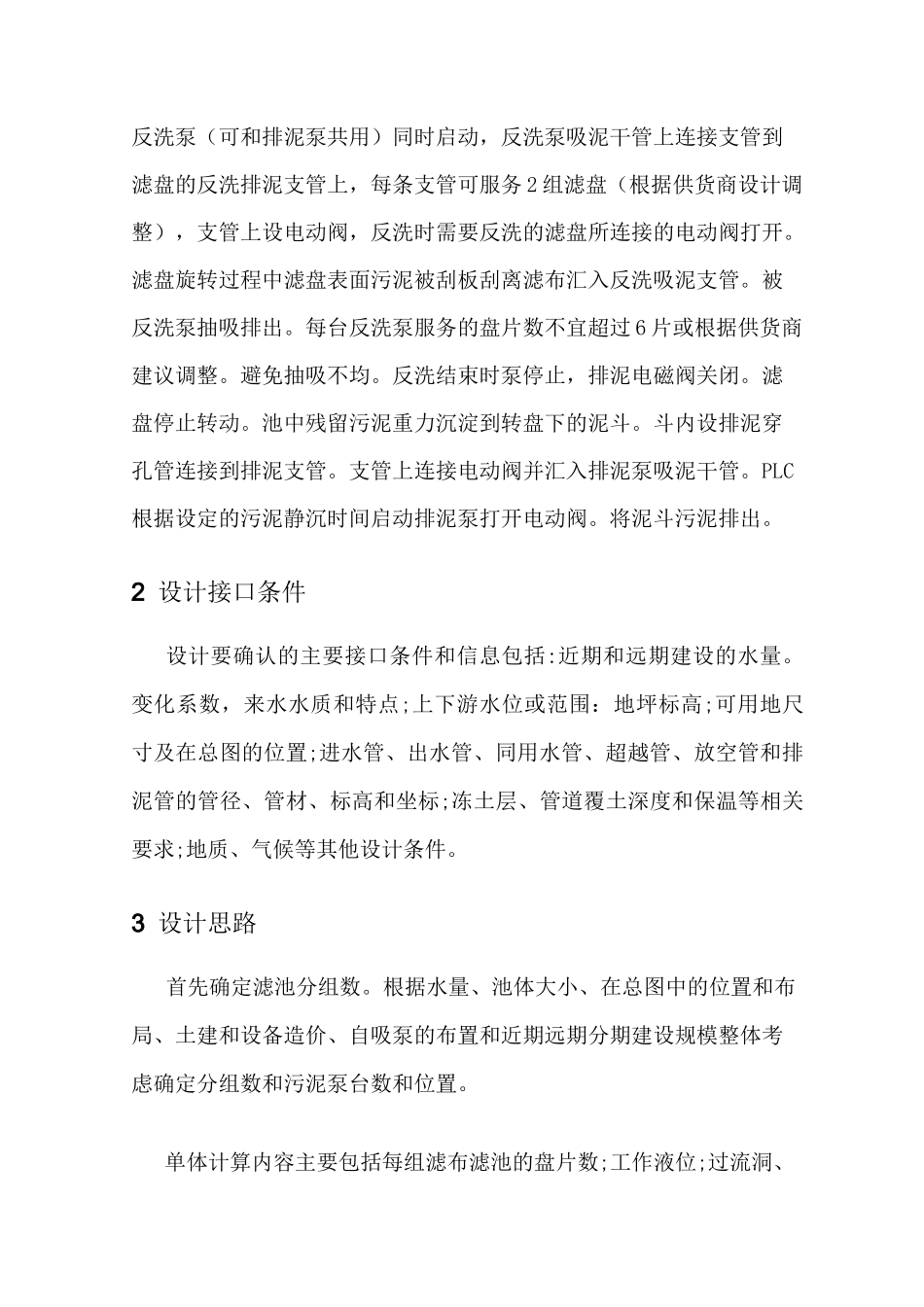

滤布滤池设计说明滤布滤池也称纤维转盘滤池，作为污水厂的深度处理工艺得到较广的应用，与砂滤相比具有能耗低、水头损失小、占地小、投资低和运行维护方便等优势。滤布滤池出水可作为污水厂内冲洗格栅、污泥脱水设备等用水。由于滤布滤池出水水质不如砂滤水质好和稳定.不适于作为市政再生水回用处理。滤布滤池的主要设备从供货商处购买。供货商配合设计。配套设备自行设计，池体可为钢结构设备或建成钢砼结构。需要根据工程条件考虑投资、规模和占地等因素确定。有此设备是专利产品。工艺设计师要了解最基本的设计理念。以便对供货商提供的相关接口条件、设计图和资料进行校核、把控设计质量。1 运行方式滤布滤池的运行方式包括过滤和反洗排泥两个过程。① 过滤。污水重力流入滤池，滤池内安装滤盘组件、滤盘外表面包覆可拆换的长毛绒滤布，滤布滤盘完全浸没在水中。污水由滤布外侧进入滤布内侧，过滤水通过位于滤盘中心的中空管收集，接入出水集水渠再通过出水堰排出。整个过滤过程为连续运行。② 反洗排泥。过滤过程中悬浮物被截流于滤布外侧积聚为污泥层,滤布的过滤阻力随着污泥层的增厚而增加，滤池内水位逐步上升到反洗液位，超声波液位计反馈信号给 P1C 启动反洗程序。滤盘开始旋转。反洗泵（可和排泥泵共用）同时启动，反洗泵吸泥干管上连接支管到滤盘的反洗排泥支管上，每条支管可服务 2 组滤盘（根据供货商设计调整），支管上设电动阀，反洗时需要反洗的滤盘所连接的电动阀打开。滤盘旋转过程中滤盘表面污泥被刮板刮离滤布汇入反洗吸泥支管。被反洗泵抽吸排出。每台反洗泵服务的盘片数不宜超过 6 片或根据供货商建议调整。避免抽吸不均。反洗结束时泵停止，排泥电磁阀关闭。滤盘停止转动。池中残留污泥重力沉淀到转盘下的泥斗。斗内设排泥穿孔管连接到排泥支管。支管上连接电动阀并汇入排泥泵吸泥干管。PLC根据设定的污泥静沉时间启动排泥泵打开电动阀。将泥斗污泥排出。2 设计接口条件设计要确认的主要接口条件和信息包括:近期和远期建设的水量。变化系数，来水水质和特点;上下游水位或范围：地坪标高;可用地尺寸及在总图的位置;进水管、出水管、同用水管、超越管、放空管和排泥管的管径、管材、标高和坐标;冻土层、管道覆土深度和保温等相关要求;地质、气候等其他设计条件。3 设计思路首先确定滤池分组数。根据水量、池体大小、在总图中的位置和布局、土建和设备造价、自吸泵的布置和近期远期分期建设规模整体考虑确定分组数...
