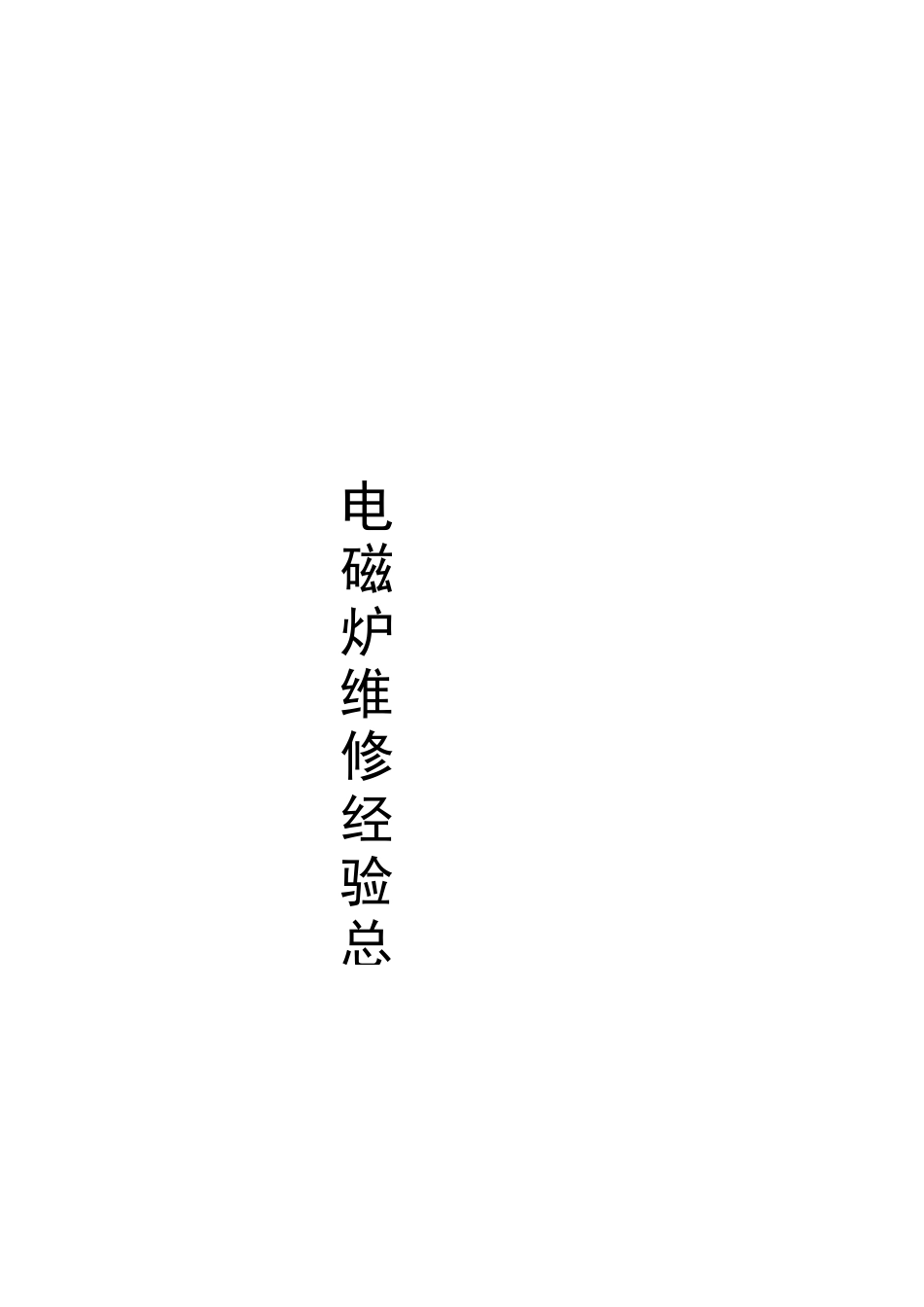

电磁炉维修经验总结..

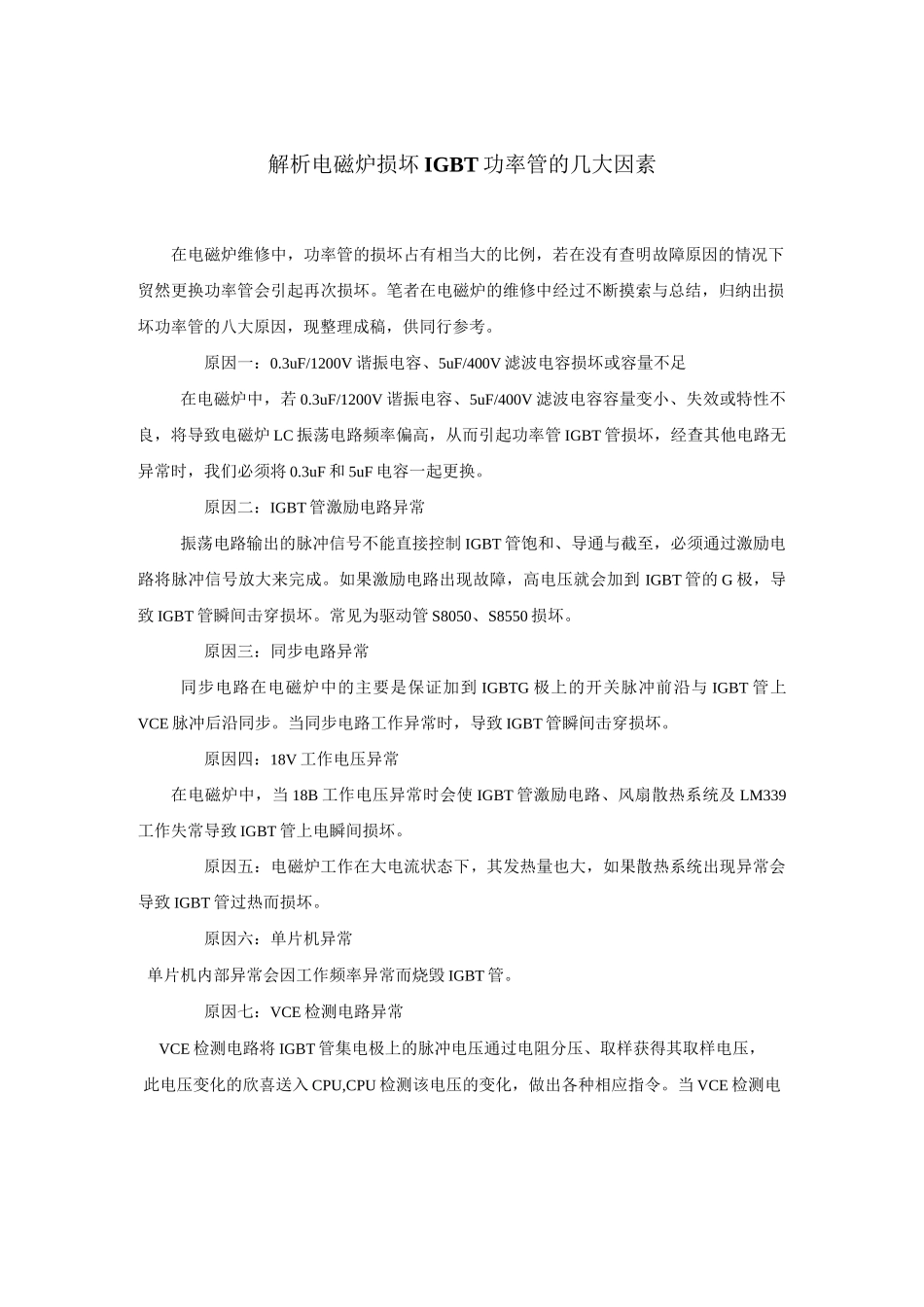

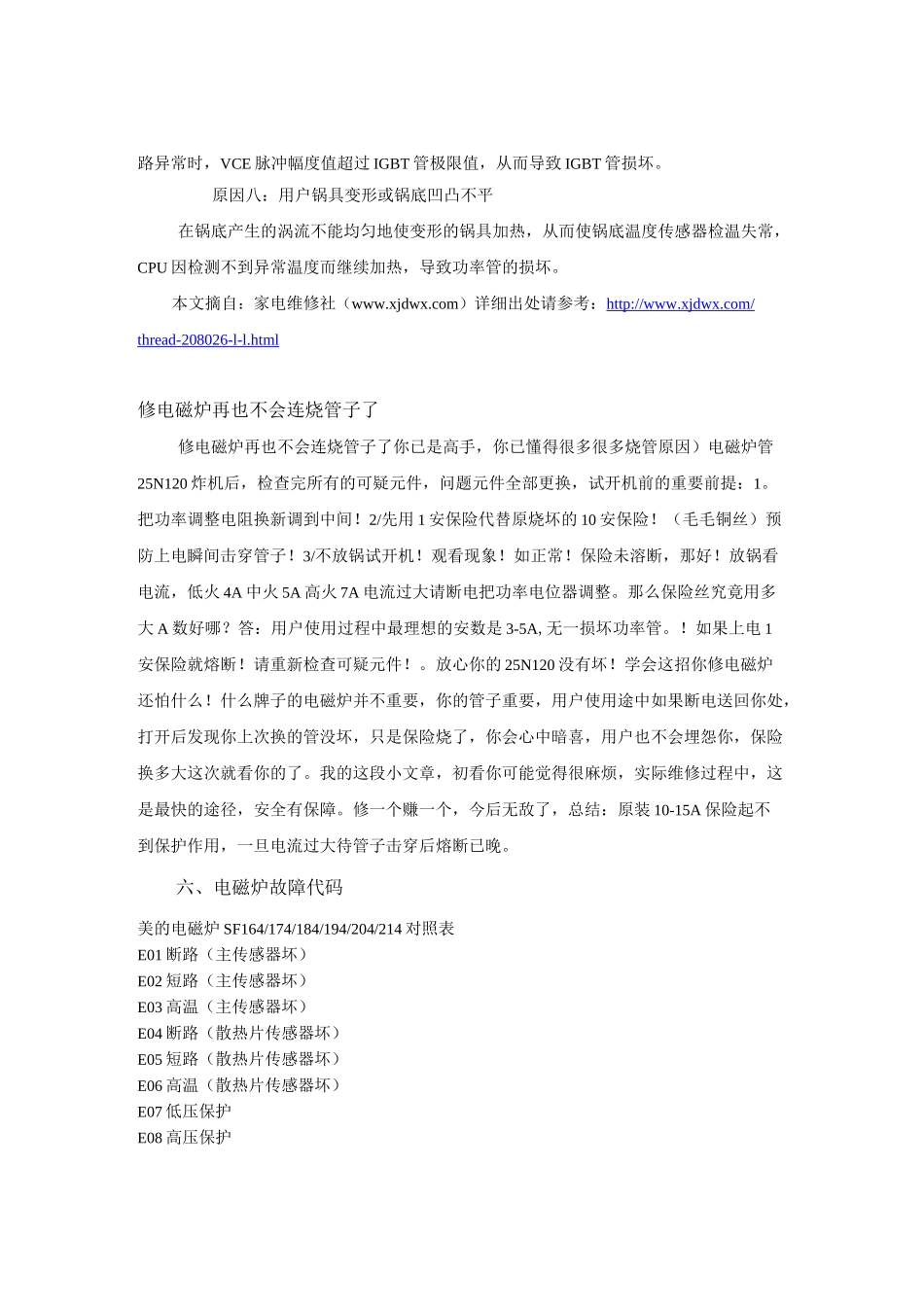

电磁炉维修经验总解析电磁炉损坏 IGBT 功率管的几大因素在电磁炉维修中，功率管的损坏占有相当大的比例，若在没有查明故障原因的情况下贸然更换功率管会引起再次损坏。笔者在电磁炉的维修中经过不断摸索与总结，归纳出损坏功率管的八大原因，现整理成稿，供同行参考。原因一：0.3uF/1200V 谐振电容、5uF/400V 滤波电容损坏或容量不足在电磁炉中，若 0.3uF/1200V 谐振电容、5uF/400V 滤波电容容量变小、失效或特性不良，将导致电磁炉 LC 振荡电路频率偏高，从而引起功率管 IGBT 管损坏，经查其他电路无异常时，我们必须将 0.3uF 和 5uF 电容一起更换。原因二：IGBT 管激励电路异常振荡电路输出的脉冲信号不能直接控制 IGBT 管饱和、导通与截至，必须通过激励电路将脉冲信号放大来完成。如果激励电路出现故障，高电压就会加到 IGBT 管的 G 极，导致 IGBT 管瞬间击穿损坏。常见为驱动管 S8050、S8550 损坏。原因三：同步电路异常同步电路在电磁炉中的主要是保证加到 IGBTG 极上的开关脉冲前沿与 IGBT 管上VCE 脉冲后沿同步。当同步电路工作异常时，导致 IGBT 管瞬间击穿损坏。原因四：18V 工作电压异常在电磁炉中，当 18B 工作电压异常时会使 IGBT 管激励电路、风扇散热系统及 LM339工作失常导致 IGBT 管上电瞬间损坏。原因五：电磁炉工作在大电流状态下，其发热量也大，如果散热系统出现异常会导致 IGBT 管过热而损坏。原因六：单片机异常单片机内部异常会因工作频率异常而烧毁 IGBT 管。原因七：VCE 检测电路异常VCE 检测电路将 IGBT 管集电极上的脉冲电压通过电阻分压、取样获得其取样电压，此电压变化的欣喜送入 CPU,CPU 检测该电压的变化，做出各种相应指令。当 VCE 检测电路异常时，VCE 脉冲幅度值超过 IGBT 管极限值，从而导致 IGBT 管损坏。原因八：用户锅具变形或锅底凹凸不平在锅底产生的涡流不能均匀地使变形的锅具加热，从而使锅底温度传感器检温失常，CPU 因检测不到异常温度而继续加热，导致功率管的损坏。本文摘自：家电维修社（www.xjdwx.com）详细出处请参考：http://www.xjdwx.com/thread-208026-l-l.html修电磁炉再也不会连烧管子了修电磁炉再也不会连烧管子了你已是高手，你已懂得很多很多烧管原因）电磁炉管25N120 炸机后，检查完所有的可疑元件，问题元件全部更换，试开机前的重要前提：1。把功率调整电阻换新调到中间！2/先用 1 安保险代替原烧坏的 10 安保...
