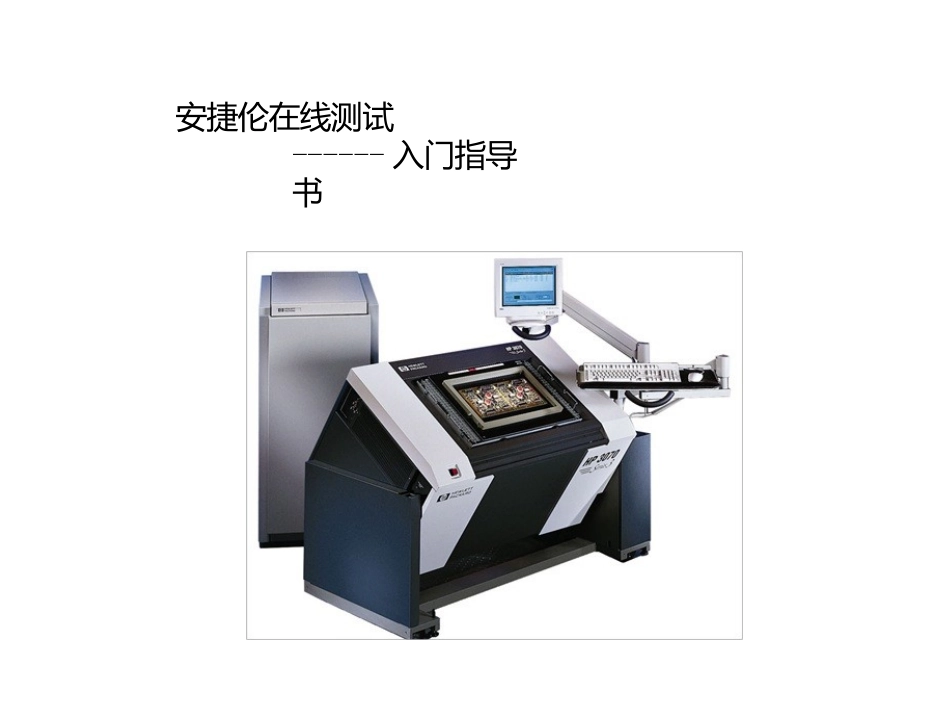

HP3070TrainingMaterial安捷伦在线测试--入门指导书VIP免费

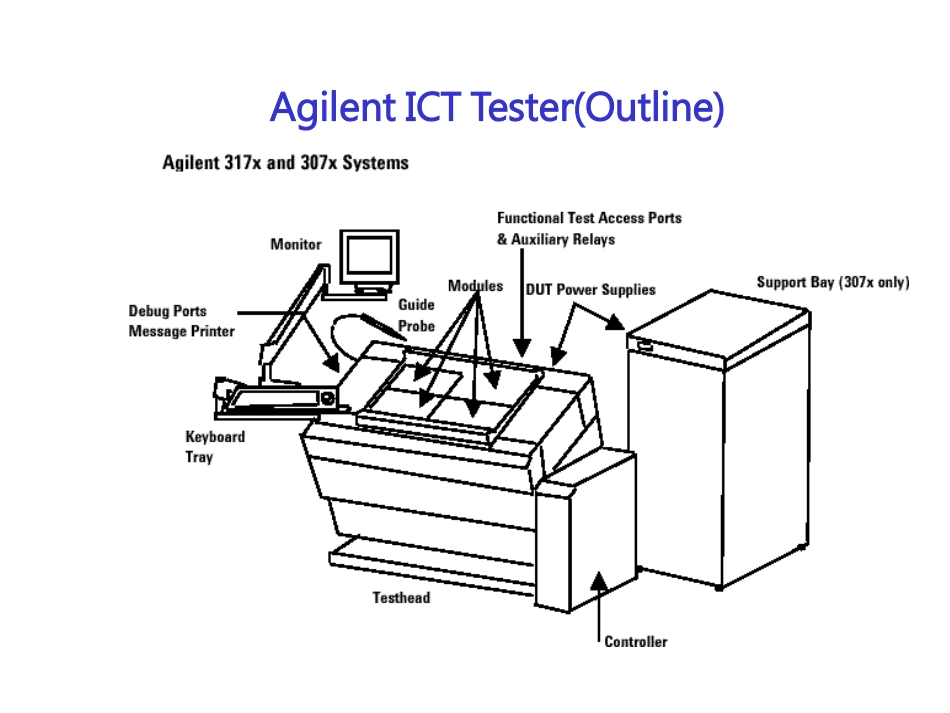

安捷伦在线测试------入门指导书AgilentICTTester(Outline)（SOF一TWAR）E一、如何开关测试机器1、开机假设HP3070正处于关机状态，先把机器后面的红色旋扭开关旋转到‘一’的位置，然后把绿色按钮开关打到‘ON’的位置，此时机器已经处于上电状态。这时候就可以打开主机电源，此时显示屏的内容会有一定的变化，这时不要动键盘和鼠标直到显示要你输入用户名为止。输入用户名user1后，再输入密码celetest8（注意保密），此时已经登入到HP-UX系统中，打开一个BT-BASIC窗口，输入命令testheadpoweron，等几分钟出现下图后就表示testhead已经上电了，机器可以测试线路板了。2、关机（SHUTDOWN）假设HP3070处于开机状态，松开夹具（如果测试头上放有测试夹具），在BT-BASIC窗口输入testheadpoweroff，再关闭所有窗口。然后点击exit图标，在出现的输入用户名窗口中输入shutdown，此用户无密码，可直接在输入密码窗口中按enter键，此时也不要去碰鼠标和键盘，直到有提示可以关闭电源后再关闭主机电源，然后是绿色按钮开关和红色旋钮开关。机器这时已正常关机。SHUTDOWN输入用户名提示窗口（开机）输入用户名提示窗口（关机）输入密码提示窗口（celetest8)为了安全起见,密码将不会显示出来.*********HP3070系统用户窗口界面文件管理器类似于windows操作系统中的“我的电脑”工具菜单系统说明书菜单垃圾箱按此退出登陆开始测试按钮首先确认要测试的是那种线路板，然后选择相应的夹具放到测试头上吸合夹具。点击鼠标右键弹出右图所示菜单，拖动鼠标选择NewBT-BASICWindow命令，此时会弹出BT-BASIC窗口，用msi命令进入相应的程序目录后，输入命令get’testplan’或输入load’testplan’，引号要同时为单引号或同时为双引号.此时点击按sstt钮aarrSttTART或在BT-BASIC窗口中输入命令run后就可以开始测试线路板了。停止测试按钮二、如何开始线路板的测试BT-BASIC窗口命令行(commandline)编辑区(editarea)功能键softkey进程号ID模式model测试头已上电标志测试界面常用的BT-BASIC命令cat列出当前目录的内容,类似于DOS的dir命令change用新的字符串代替已存在的字符，不区分大小写changem同上，作用域在高亮显示区，而不是整个编辑区copyto拷贝文件，此文件名不存在copyover拷贝文件，文件名存在就覆盖，否则建立新的文件createdir建立一个新的目录delete删除高亮显示区duplicate复制高亮显示区到命令编辑区edit把光标放到指定行的位置fetch拷贝指定编辑区的一行到命令编辑区find查找指定的字符串unlink删除文件findn查找指定字符串，并继续查找下一个get清除编辑区内容并打开文件显示在编辑区list把编辑区内容全部显示到输出设备上load同getmerge合并一个或多个文件到另一个文件中move移动高亮显示区到当前光标处msi改变路径msi$显示当前目录number显示当前光标所在行列scratch清除编辑区save存盘为另一个文件re-save存盘常用的BT-BASIC命令(续表)boardgraphics打开板子的组装图常用的BT-BASIC命令(续表loadboard把一些目标文件调入内存，如board.o,wirelist.odebugboard打开Pushbottondebug窗口，进行程序调试boardconsultant打开boardcons图，进行如元件外形描述的编辑fixtureconsultant打开fixconsultant图，可以查找夹具上的测试针debugend结束Pushbottondebug进程boardgraphicsend结束boardgrap进程compile编译文件，使之生成目标文件testheadpoweron给测试头上电（开机时用）testheadpoweroff给测试头下电（关机时用）testheadis1使测试头处于受控制使用状态testheadis*关闭测试头的使用)faon/faoff打开/关闭真空气阀开关fixturelock吸合夹具fixtureunlock松开夹具unpowered初始化系统，为不上电测试作准备powered初始化系统，为上电测试作准备execute在BT-BASIC窗口中执行SHELL命令exit退出BT-BASIC窗口clearnrun使nrun的计数为零findpins激活测针查找功能，用guidedprobe查找测针常用的BT-BASIC命令(续表)Pushbuttondebug窗口fixconsultant（针点图）PCBboardgraphicsBoardconsultant四、常用的shell命令介绍manman显示man命令的说明killID强行终止某一进程cddir改变目录路径mvfile1file2文件...
