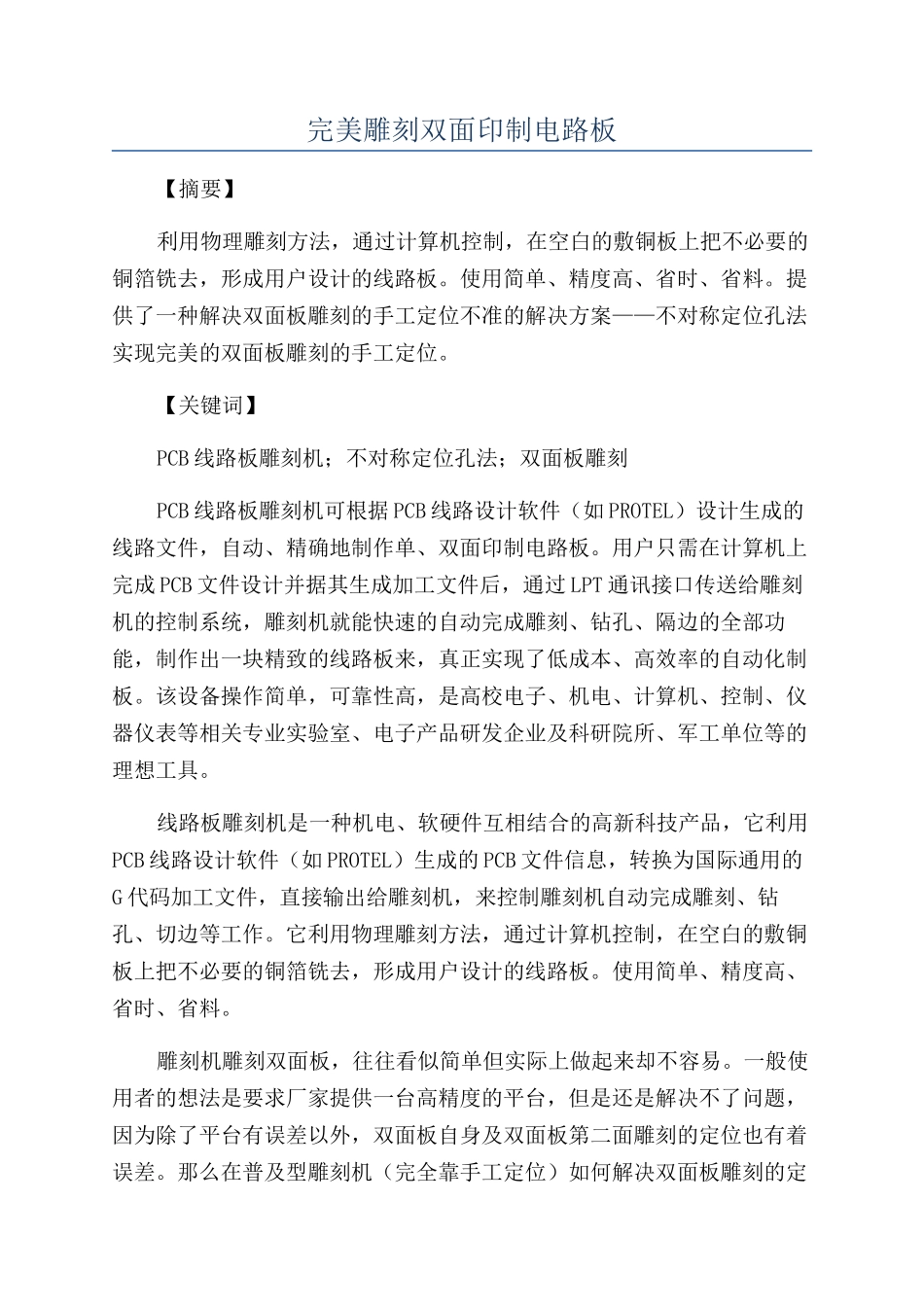

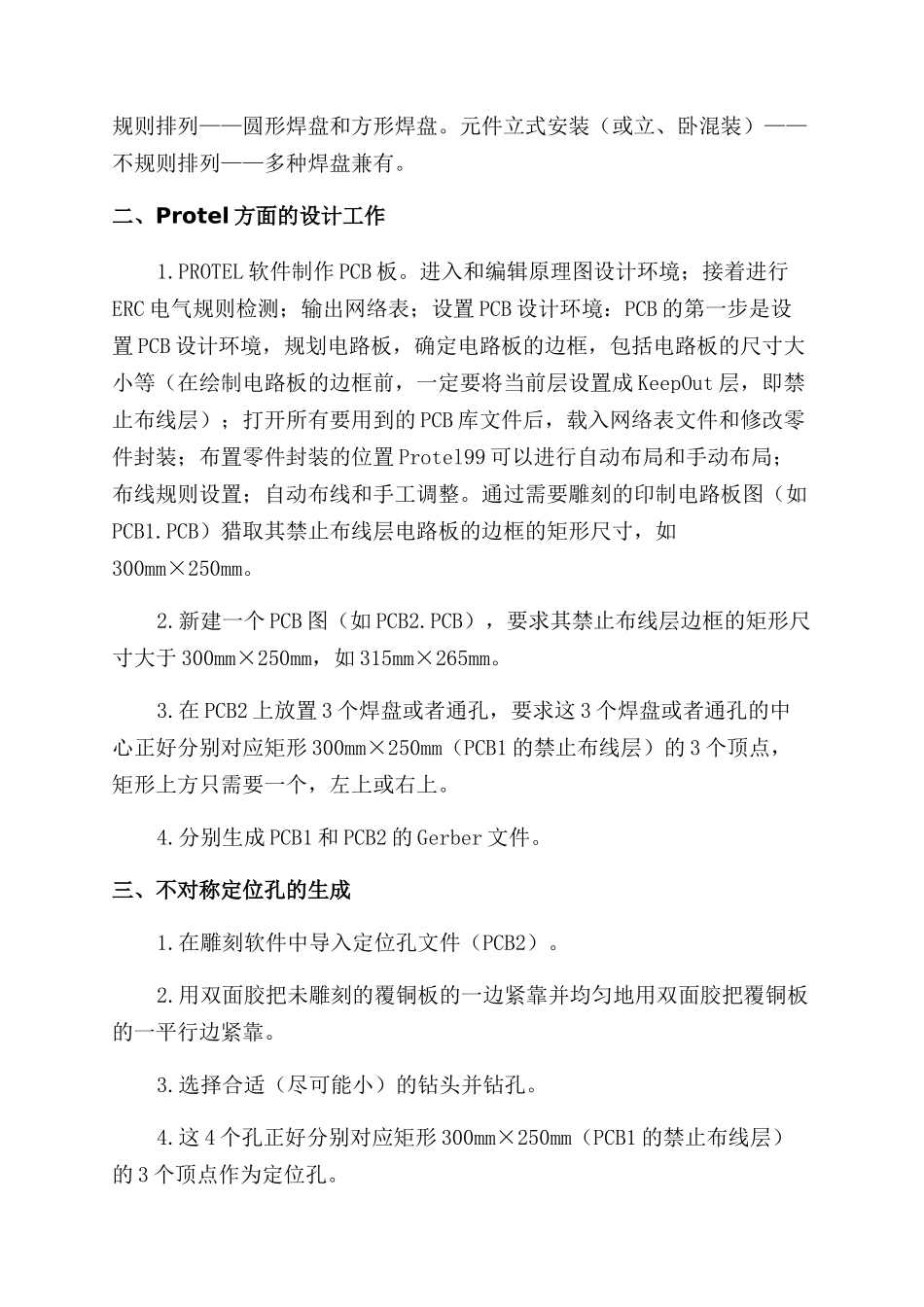

完美雕刻双面印制电路板【摘要】利用物理雕刻方法，通过计算机控制，在空白的敷铜板上把不必要的铜箔铣去，形成用户设计的线路板。使用简单、精度高、省时、省料。提供了一种解决双面板雕刻的手工定位不准的解决方案——不对称定位孔法实现完美的双面板雕刻的手工定位。【关键词】PCB 线路板雕刻机；不对称定位孔法；双面板雕刻PCB 线路板雕刻机可根据 PCB 线路设计软件（如 PROTEL）设计生成的线路文件，自动、精确地制作单、双面印制电路板。用户只需在计算机上完成 PCB 文件设计并据其生成加工文件后，通过 LPT 通讯接口传送给雕刻机的控制系统，雕刻机就能快速的自动完成雕刻、钻孔、隔边的全部功能，制作出一块精致的线路板来，真正实现了低成本、高效率的自动化制板。该设备操作简单，可靠性高，是高校电子、机电、计算机、控制、仪器仪表等相关专业实验室、电子产品研发企业及科研院所、军工单位等的理想工具。线路板雕刻机是一种机电、软硬件互相结合的高新科技产品，它利用PCB 线路设计软件（如 PROTEL）生成的 PCB 文件信息，转换为国际通用的G 代码加工文件，直接输出给雕刻机，来控制雕刻机自动完成雕刻、钻孔、切边等工作。它利用物理雕刻方法，通过计算机控制，在空白的敷铜板上把不必要的铜箔铣去，形成用户设计的线路板。使用简单、精度高、省时、省料。雕刻机雕刻双面板，往往看似简单但实际上做起来却不容易。一般使用者的想法是要求厂家提供一台高精度的平台，但是还是解决不了问题，因为除了平台有误差以外，双面板自身及双面板第二面雕刻的定位也有着误差。那么在普及型雕刻机（完全靠手工定位）如何解决双面板雕刻的定位不准呢？笔者针对需要雕刻的双面板提出如下解决方案（以 Protel99se为例）。一、设计前的准备工作1.分析电路原理图：了解电路图的原理、线路属性（电源、高频或低频线路）、信号及电源种类及电流流向等。2.分析电路的复杂程度，确定基材的品种、厚度、尺寸以及对外联结形式。4.在分析电路原理的基础上，考虑排版设计和走线方向有可能造成的对电路的干扰和附加参数的不良反应。需考虑的干扰因数有：（1）地线布置和设计不当造成的干扰：要点是在设计中保证地线具有绝对零电位。办法是尽量避开不同回路电流同时经过一段共用地线，同级电路的接地点尽量集中，加宽接地导线的宽度，采纳环形或半环形接地形式等。（2）电源和信号源处置不当造成的干扰和信号源输入、输出的回授干扰。（3）由元器...
