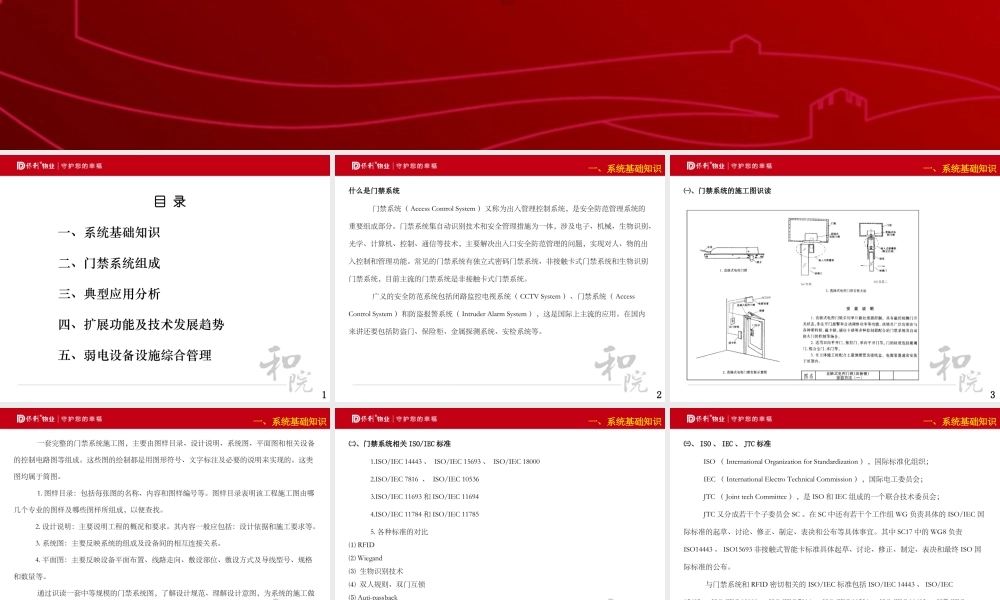

出入口控制（门禁管理系统）出入口控制（门禁管理系统）主讲人：夏前兵主讲人：夏前兵1 目 录 一、系统基础知识 二、门禁系统组成 三、典型应用分析 四、扩展功能及技术发展趋势 五、弱电设备设施综合管理2什么是门禁系统 门禁系统（ Access Control System ）又称为出入管理控制系统，是安全防范管理系统的重要组成部分。门禁系统集自动识别技术和安全管理措施为一体，涉及电子、机械、生物识别、光学、计算机、控制、通信等技术，主要解决出入口安全防范管理的问题，实现对人、物的出入控制和管理功能。常见的门禁系统有独立式密码门禁系统、非接触卡式门禁系统和生物识别门禁系统，目前主流的门禁系统是非接触卡式门禁系统。 广义的安全防范系统包括闭路监控电视系统（ CCTV System ）、门禁系统（ Access Control System ）和防盗报警系统（ Intruder Alarm System ），这是国际上主流的应用。在国内来讲还要包括防盗门、保险柜、金属探测系统、安检系统等。一、系统基础知识一、系统基础知识㈠、门禁系统的施工图识读3一、系统基础知识 一套完整的门禁系统施工图，主要由图样目录、设计说明、系统图、平面图和相关设备的控制电路图等组成。这些图的绘制都是用图形符号、文字标注及必要的说明来实现的。这类图均属于简图。 1. 图样目录：包括每张图的名称、内容和图样编号等。图样目录表明该工程施工图由哪几个专业的图样及哪些图样所组成，以便查找。 2. 设计说明：主要说明工程的概况和要求。其内容一般应包括：设计依据和施工要求等。 3. 系统图：主要反映系统的组成及设备间的相互连接关系。 4. 平面图：主要反映设备平面布置、线路走向、敷设部位、敷设方式及导线型号、规格和数量等。 通过识读一套中等规模的门禁系统图，了解设计规范、理解设计意图，为系统的施工做好准备。45㈡、门禁系统相关 ISO/IEC 标准 1.ISO/IEC 14443 、 ISO/IEC 15693 、 ISO/IEC 18000 2.ISO/IEC 7816 、 ISO/IEC 10536 3.ISO/IEC 11693 和 ISO/IEC 11694 4.ISO/IEC 11784 和 ISO/IEC 11785 5. 各种标准的对比⑴ RFID⑵ Wiegand⑶ 生物识别技术⑷ 双人规则、双门互锁⑸ Auti-passback⑹ 识别卡一、系统基础知识6㈢、 ISO 、 IEC 、 JTC 标准 ISO （ International Organization for Standardization ），国际标准化组织； IEC （ International Electro Technical Com...
