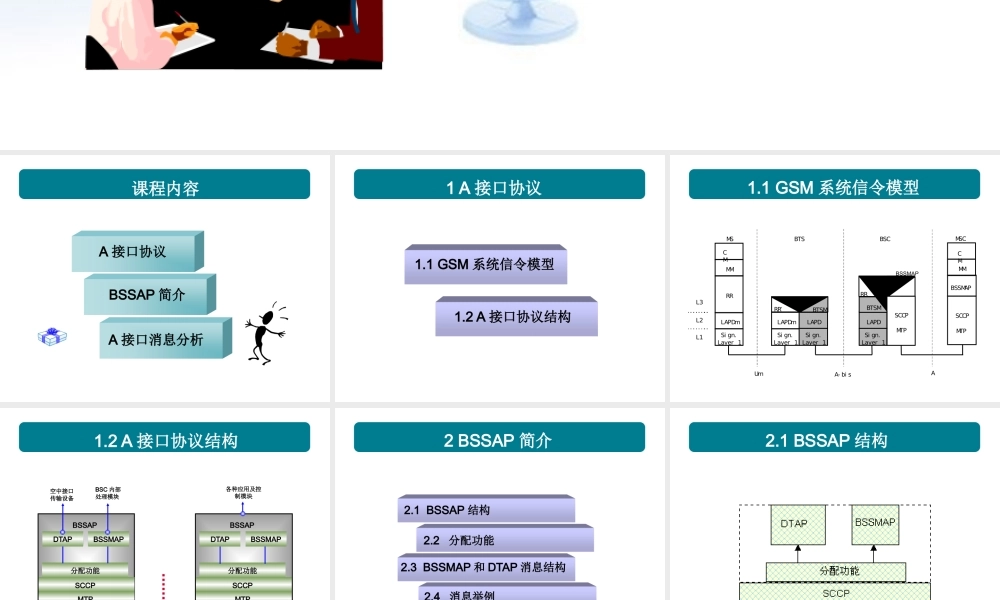

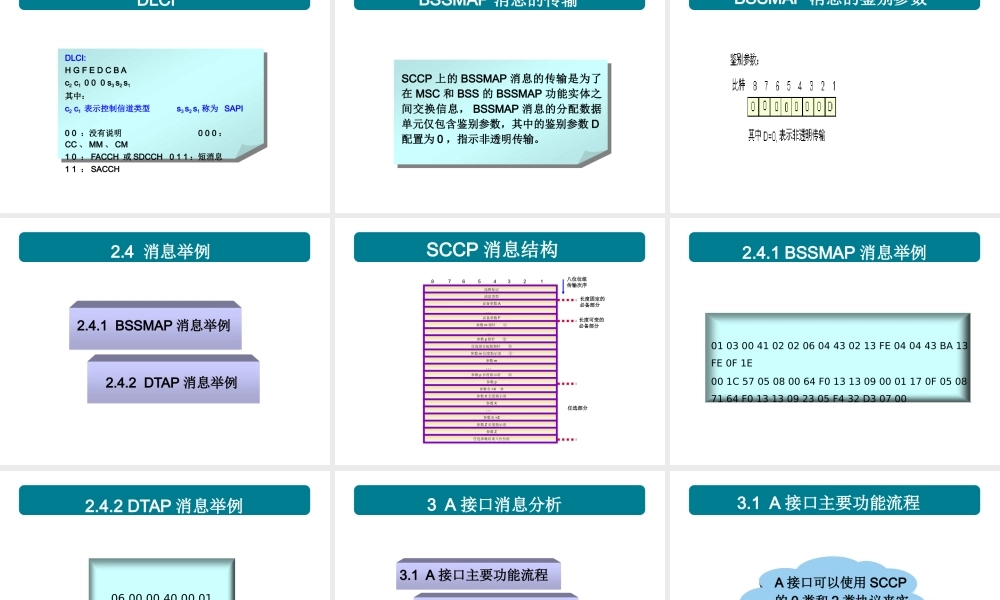

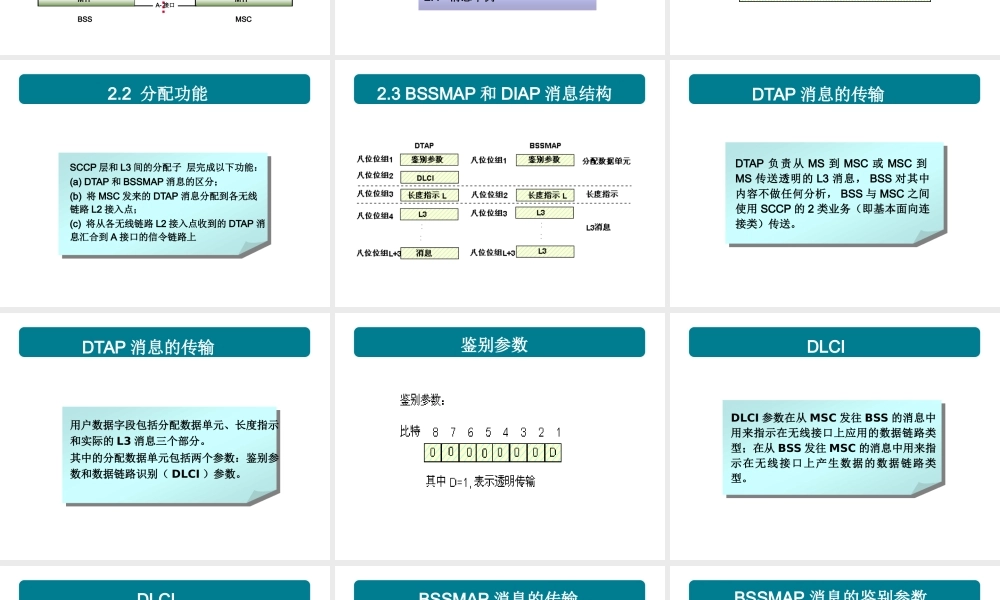

BSSAP基站子系统应用部分课程内容 A 接口协议 BSSAP 简介A 接口消息分析1 A 接口协议1.1 GSM 系统信令模型1.2 A 接口协议结构1.1 GSM 系统信令模型MMRRLAPDmSi gn.Layer 1L3L2L1LAPDmSi gn.Layer 1LAPDSi gn.Layer 1RR’BTSMMSUmLAPDSi gn.Layer 1SCCPMTPBTSMRRA- bi sBTSBSCBSSMAPSCCPMTPMSCACMMMCMBSSMAP1.2 A 接口协议结构BSSAP分配功能SCCPMTPDTAPBSSMAPBSSAP分配功能SCCPMTPDTAPBSSMAPBSSMSCA- 接口空中接口传输设备BSC 内部处理模块各种应用及控制模块2 BSSAP 简介2.1 BSSAP 结构2.2 分配功能2.3 BSSMAP 和 DTAP 消息结构2.4 消息举例2.1 BSSAP 结构2.2 分配功能SCCP 层和 L3 间的分配子 层完成以下功能：(a) DTAP 和 BSSMAP 消息的区分；(b) 将 MSC 发来的 DTAP 消息分配到各无线链路 L2 接入点；(c) 将从各无线链路 L2 接入点收到的 DTAP 消息汇合到 A 接口的信令链路上2.3 BSSMAP 和 DIAP 消息结构DTAP 消息的传输DTAP 负责从 MS 到 MSC 或 MSC 到MS 传送透明的 L3 消息， BSS 对其中内容不做任何分析， BSS 与 MSC 之间使用 SCCP 的 2 类业务（即基本面向连接类）传送。用户数据字段包括分配数据单元、长度指示和实际的 L3 消息三个部分。其中的分配数据单元包括两个参数：鉴别参数和数据链路识别（ DLCI ）参数。DTAP 消息的传输鉴别参数DLCIDLCI 参数在从 MSC 发往 BSS 的消息中用来指示在无线接口上应用的数据链路类型；在从 BSS 发往 MSC 的消息中用来指示在无线接口上产生数据的数据链路类型。DLCI:H G F E D C B Ac2 c1 0 0 0 s3 s2 s1其中：c2 c1 表示控制信道类型 s3 s2 s1 称为 SAPI 0 0 ：没有说明 0 0 0 ：CC 、 MM 、 CM 1 0 ： FACCH 或 SDCCH 0 1 1 ：短消息1 1 ： SACCHDLCIBSSMAP 消息的传输SCCP 上的 BSSMAP 消息的传输是为了在 MSC 和 BSS 的 BSSMAP 功能实体之间交换信息， BSSMAP 消息的分配数据单元仅包含鉴别参数，其中的鉴别参数 D配置为 0 ，指示非透明传输。BSSMAP 消息的鉴别参数2.4 消息举例2.4.1 BSSMAP 消息举例2.4.2 DTAP 消息举例SCCP 消息结构选路标记消息类型必备参数 A必备参数 F参数 m 指针 ①参数 p 指针 ②任选部分起始指针 ③参数 m 长度指示语 ①参数 m参数 p 长度指示语 ②参数 p参数名 =X ③...
