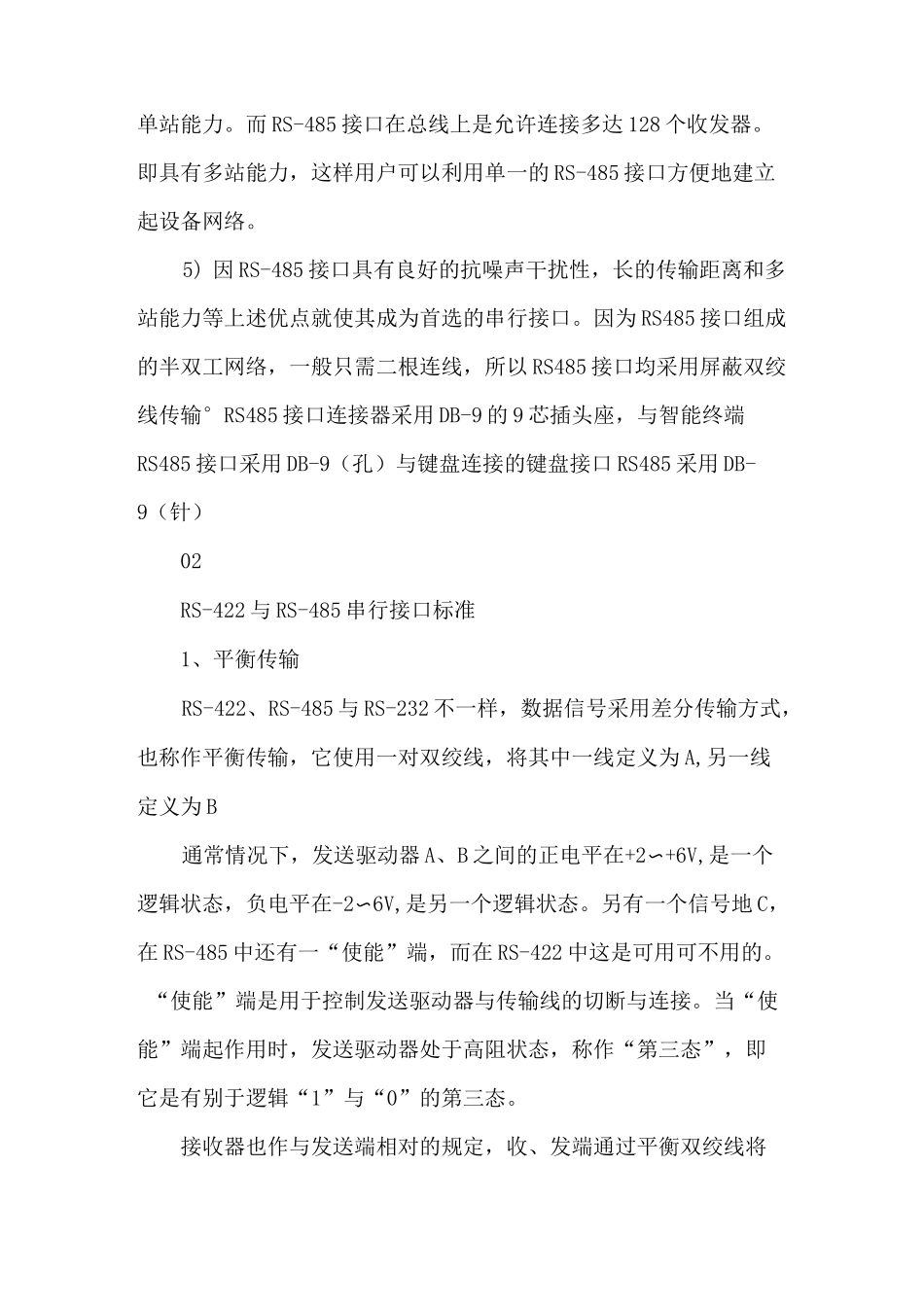

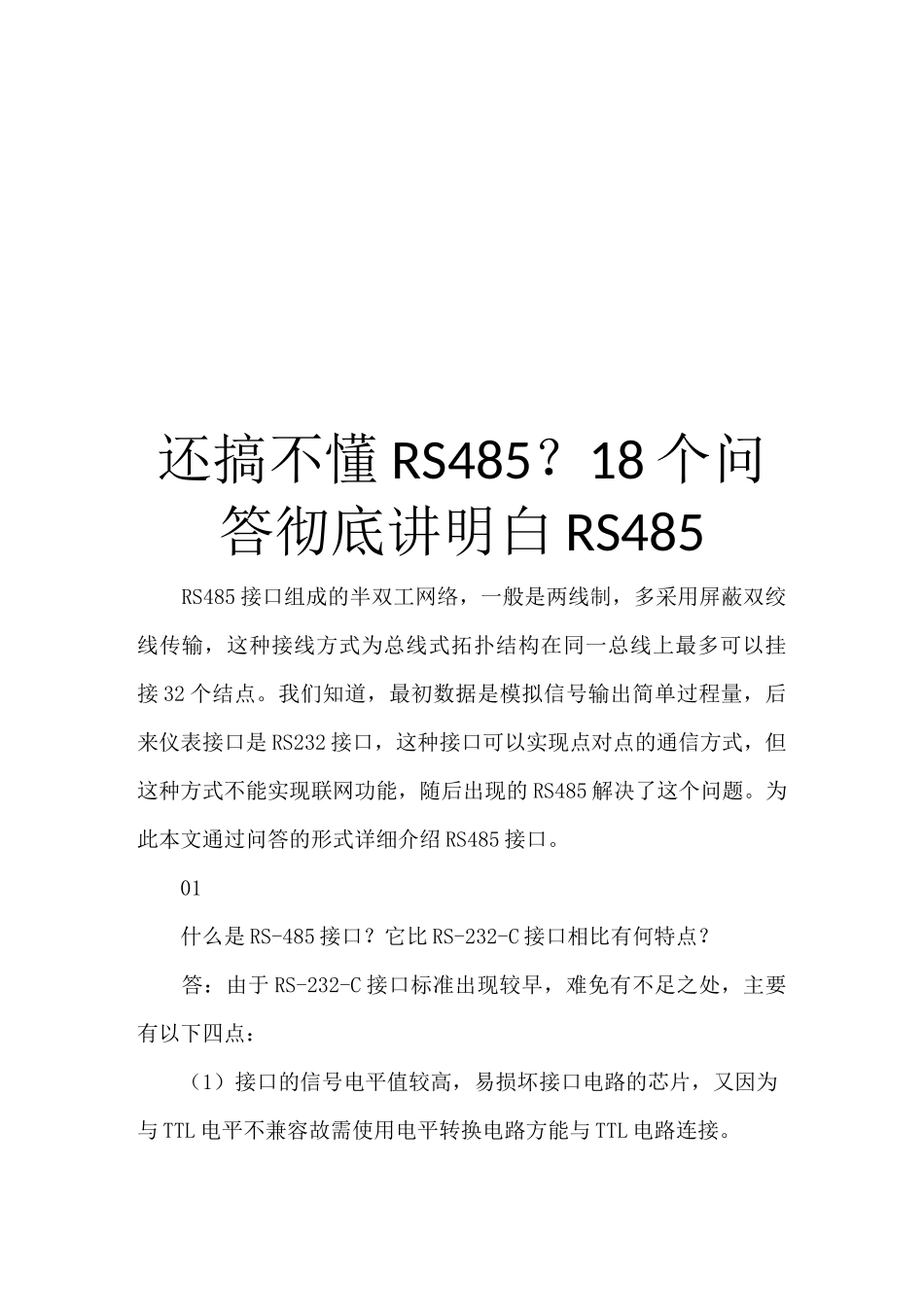

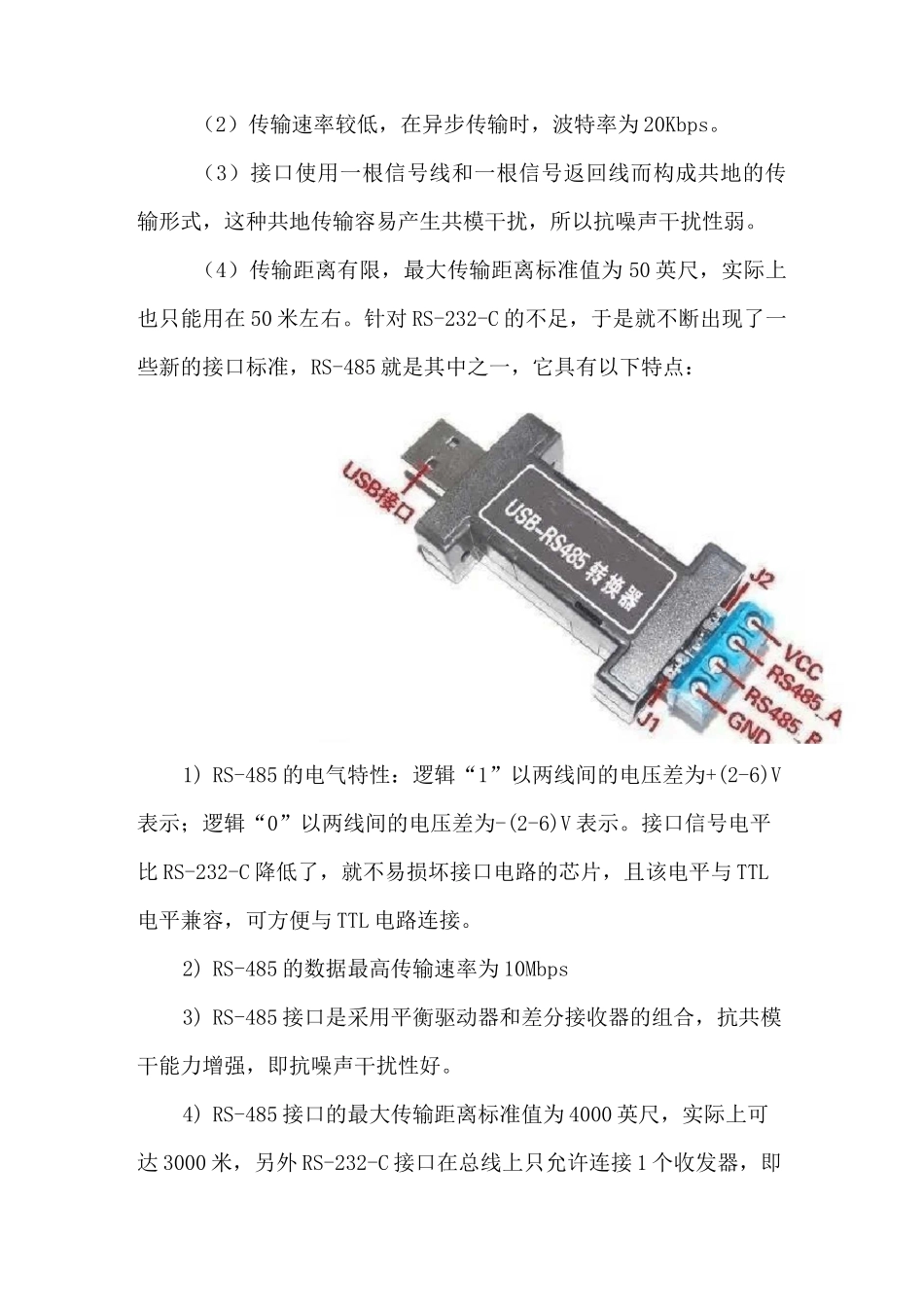

还搞不懂 RS485?18 个问答彻底讲明白 RS485RS485 接口组成的半双工网络,一般是两线制,多采用屏蔽双绞线传输,这种接线方式为总线式拓扑结构在同一总线上最多可以挂接 32 个结点。我们知道,最初数据是模拟信号输出简单过程量,后来仪表接口是 RS232 接口,这种接口可以实现点对点的通信方式,但这种方式不能实现联网功能,随后出现的 RS485 解决了这个问题。为此本文通过问答的形式详细介绍 RS485 接口。01什么是 RS-485 接口?它比 RS-232-C 接口相比有何特点?答:由于 RS-232-C 接口标准出现较早,难免有不足之处,主要有以下四点:(1)接口的信号电平值较高,易损坏接口电路的芯片,又因为与 TTL 电平不兼容故需使用电平转换电路方能与 TTL 电路连接。(2)传输速率较低,在异步传输时,波特率为 20Kbps。(3)接口使用一根信号线和一根信号返回线而构成共地的传输形式,这种共地传输容易产生共模干扰,所以抗噪声干扰性弱。(4)传输距离有限,最大传输距离标准值为 50 英尺,实际上也只能用在 50 米左右。针对 RS-232-C 的不足,于是就不断出现了一些新的接口标准,RS-485 就是其中之一,它具有以下特点:1) RS-485 的电气特性:逻辑“1”以两线间的电压差为+(2-6)V表示;逻辑“0”以两线间的电压差为-(2-6)V 表示。接口信号电平比 RS-232-C 降低了,就不易损坏接口电路的芯片,且该电平与 TTL电平兼容,可方便与 TTL 电路连接。2) RS-485 的数据最高传输速率为 10Mbps3) RS-485 接口是采用平衡驱动器和差分接收器的组合,抗共模干能力增强,即抗噪声干扰性好。4) RS-485 接口的最大传输距离标准值为 4000 英尺,实际上可达 3000 米,另外 RS-232-C 接口在总线上只允许连接 1 个收发器,即单站能力。而 RS-485 接口在总线上是允许连接多达 128 个收发器。即具有多站能力,这样用户可以利用单一的 RS-485 接口方便地建立起设备网络。5) 因 RS-485 接口具有良好的抗噪声干扰性,长的传输距离和多站能力等上述优点就使其成为首选的串行接口。因为 RS485 接口组成的半双工网络,一般只需二根连线,所以 RS485 接口均采用屏蔽双绞线传输°RS485 接口连接器采用 DB-9 的 9 芯插头座,与智能终端RS485 接口采用 DB-9(孔)与键盘连接的键盘接口 RS485 采用 DB-9(针)02RS-422 与 RS-485 串行接口标准1、平衡传输RS-422、RS-485 与 RS-232 不一样,数据信号...
