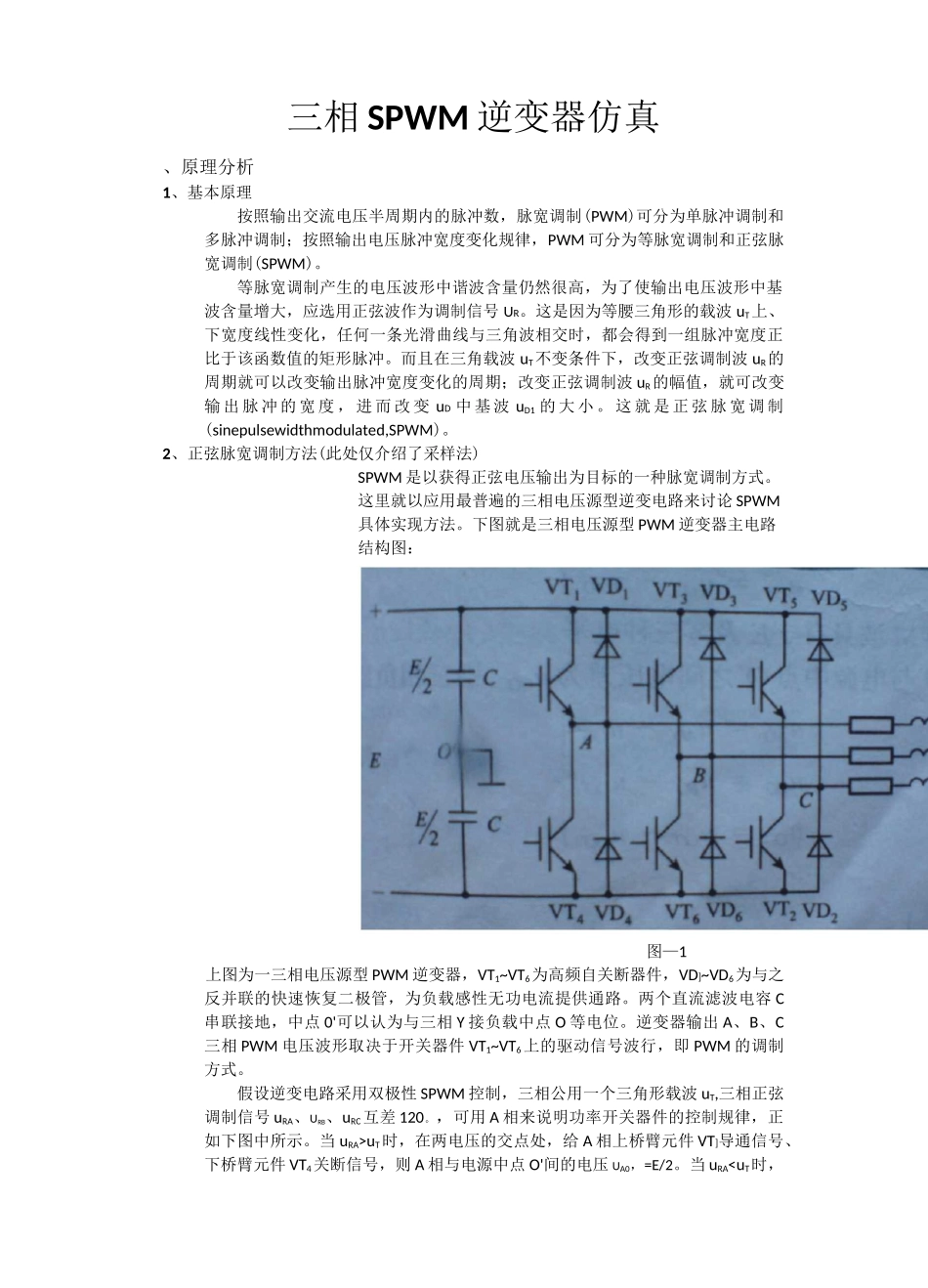

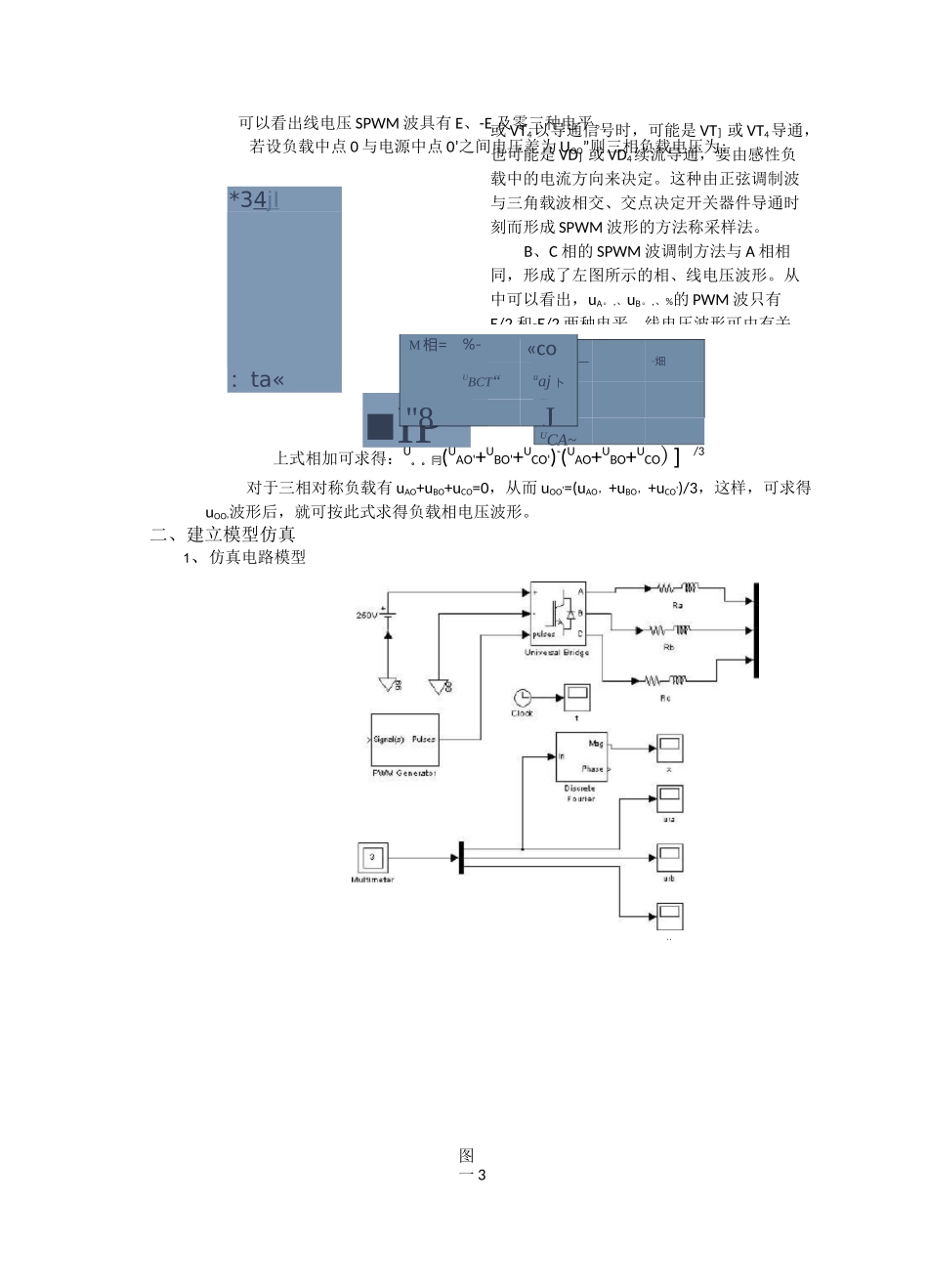

三相 SPWM 逆变器仿真、原理分析1、基本原理按照输出交流电压半周期内的脉冲数，脉宽调制(PWM)可分为单脉冲调制和多脉冲调制；按照输出电压脉冲宽度变化规律，PWM 可分为等脉宽调制和正弦脉宽调制(SPWM)。等脉宽调制产生的电压波形中谐波含量仍然很高，为了使输出电压波形中基波含量增大，应选用正弦波作为调制信号 UR。这是因为等腰三角形的载波 uT上、下宽度线性变化，任何一条光滑曲线与三角波相交时，都会得到一组脉冲宽度正比于该函数值的矩形脉冲。而且在三角载波 uT不变条件下，改变正弦调制波 uR的周期就可以改变输出脉冲宽度变化的周期；改变正弦调制波 uR的幅值，就可改变输 出 脉 冲 的 宽 度 ， 进 而 改 变 uD 中 基 波 uD1 的 大 小 。 这 就 是 正 弦 脉 宽 调 制(sinepulsewidthmodulated,SPWM)。2、正弦脉宽调制方法(此处仅介绍了采样法)SPWM 是以获得正弦电压输出为目标的一种脉宽调制方式。这里就以应用最普遍的三相电压源型逆变电路来讨论 SPWM具体实现方法。下图就是三相电压源型 PWM 逆变器主电路结构图：图—1上图为一三相电压源型 PWM 逆变器，VT1~VT6为高频自关断器件，VD]~VD6为与之反并联的快速恢复二极管，为负载感性无功电流提供通路。两个直流滤波电容 C串联接地，中点 0'可以认为与三相 Y 接负载中点 O 等电位。逆变器输出 A、B、C三相 PWM 电压波形取决于开关器件 VT1~VT6上的驱动信号波行，即 PWM 的调制方式。假设逆变电路采用双极性 SPWM 控制，三相公用一个三角形载波 uT,三相正弦调制信号 uRA、URB、uRC互差 120。，可用 A 相来说明功率开关器件的控制规律，正如下图中所示。当 uRA>uT时，在两电压的交点处，给 A 相上桥臂元件 VT]导通信号、下桥臂元件 VT4关断信号，则 A 相与电源中点 O'间的电压 UA0，=E/2。当 uRA
