高层住宅水暖专业设计任务书

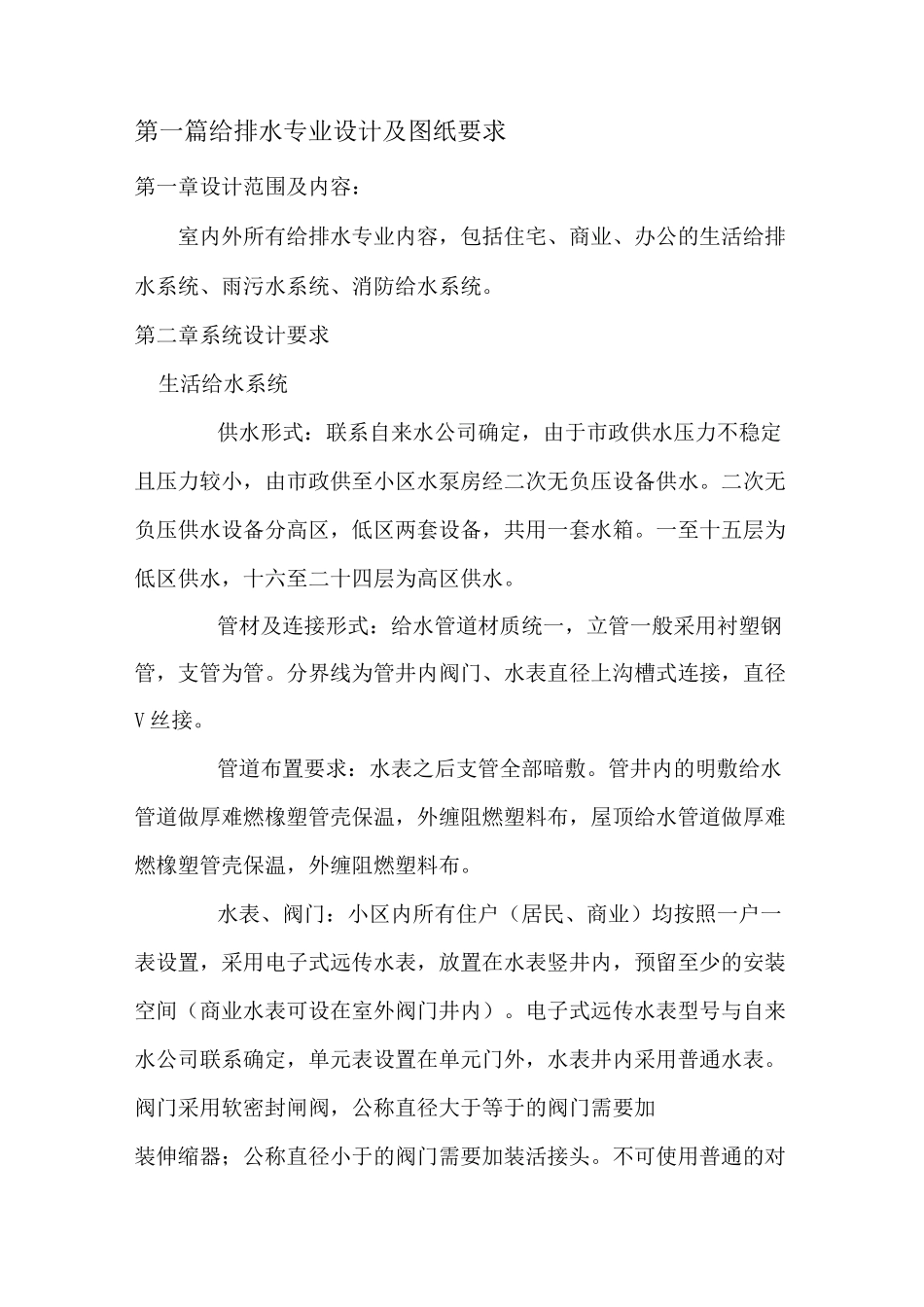

高层住宅水暖专业设计任务书_第1页
1/14
高层住宅水暖专业设计任务书_第2页
2/14
高层住宅水暖专业设计任务书_第3页
3/14
第一篇给排水专业设计及图纸要求第一章设计范围及内容:室内外所有给排水专业内容,包括住宅、商业、办公的生活给排水系统、雨污水系统、消防给水系统。第二章系统设计要求生活给水系统供水形式:联系自来水公司确定,由于市政供水压力不稳定且压力较小,由市政供至小区水泵房经二次无负压设备供水。二次无负压供水设备分高区,低区两套设备,共用一套水箱。一至十五层为低区供水,十六至二十四层为高区供水。管材及连接形式:给水管道材质统一,立管一般采用衬塑钢管,支管为管。分界线为管井内阀门、水表直径上沟槽式连接,直径V 丝接。管道布置要求:水表之后支管全部暗敷。管井内的明敷给水管道做厚难燃橡塑管壳保温,外缠阻燃塑料布,屋顶给水管道做厚难燃橡塑管壳保温,外缠阻燃塑料布。水表、阀门:小区内所有住户(居民、商业)均按照一户一表设置,采用电子式远传水表,放置在水表竖井内,预留至少的安装空间(商业水表可设在室外阀门井内)。电子式远传水表型号与自来水公司联系确定,单元表设置在单元门外,水表井内采用普通水表。阀门采用软密封闸阀,公称直径大于等于的阀门需要加装伸缩器;公称直径小于的阀门需要加装活接头。不可使用普通的对夹蝶阀密封不严。生活热水系统:交房热水需敷设到位,包含厨房用水点位,洗脸盆用水点位,淋浴用水点位,洗菜盆用水点位。热源采用太阳能热水器且预留燃气热水器位置水点热水管材:采用管,热熔连接。暗敷消防给水系统满足国家最新消防规范进行设计,水电结合对消防联动的各种附件、弱点线路不能遗漏。消防高位水箱设在楼顶,水泵房设置在地下车库管材及连接形式:消防水管采用内外壁热镀锌钢管,直径上沟槽式连接,直径 V 丝接。管道布置要求:室内消火栓的布置应和建筑专业结合后确定,消火栓管道宜敷设在吊顶,墙角等较隐蔽的地方,尽量靠梁底辐射,管道上布置阀门时应考虑安装检修空间,并不影响交通。非采暖部位消防管道做厚难燃橡塑管壳保温,外缠阻燃塑料布,屋顶消防管道做厚聚氨酯保温,外缠阻燃塑料布,开敞式地下室及屋顶消防管道还应做电伴热保温。地上部分所有消火栓箱嵌墙暗装,消火栓位置后为住户室内的,注意剩余墙体厚度,并与建筑专业协调注明处理方法大堂严禁有消防横管,立管需设在隐蔽处。消防环管在空间不足时应注明穿梁设置消火栓箱注明设施及要求。由施工方提供样品,甲方现场选定(有特殊要求的标明尺寸)。消火栓单栓或双栓设置原则以经济合理为准。灭火器注明放...
