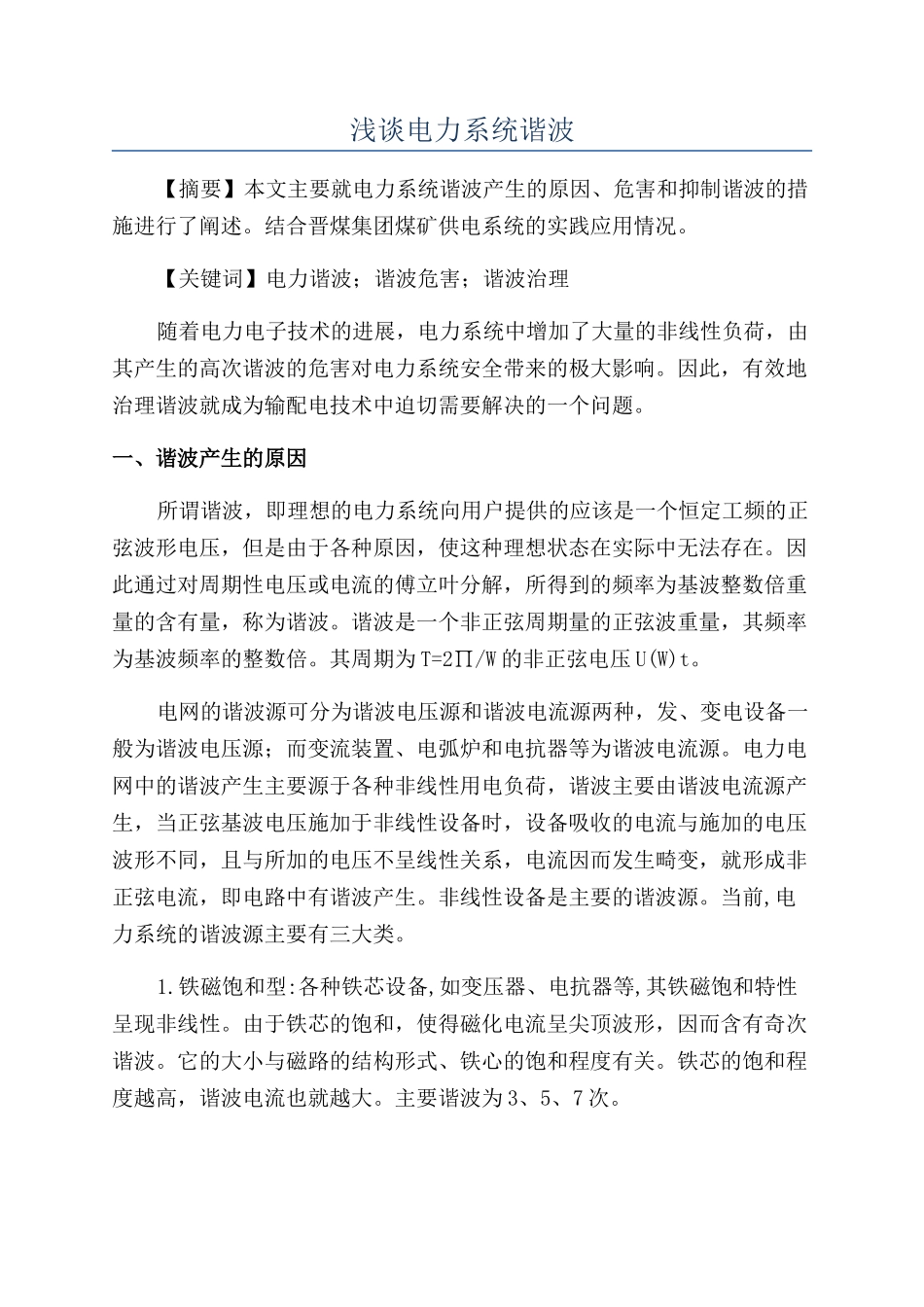

浅谈电力系统谐波

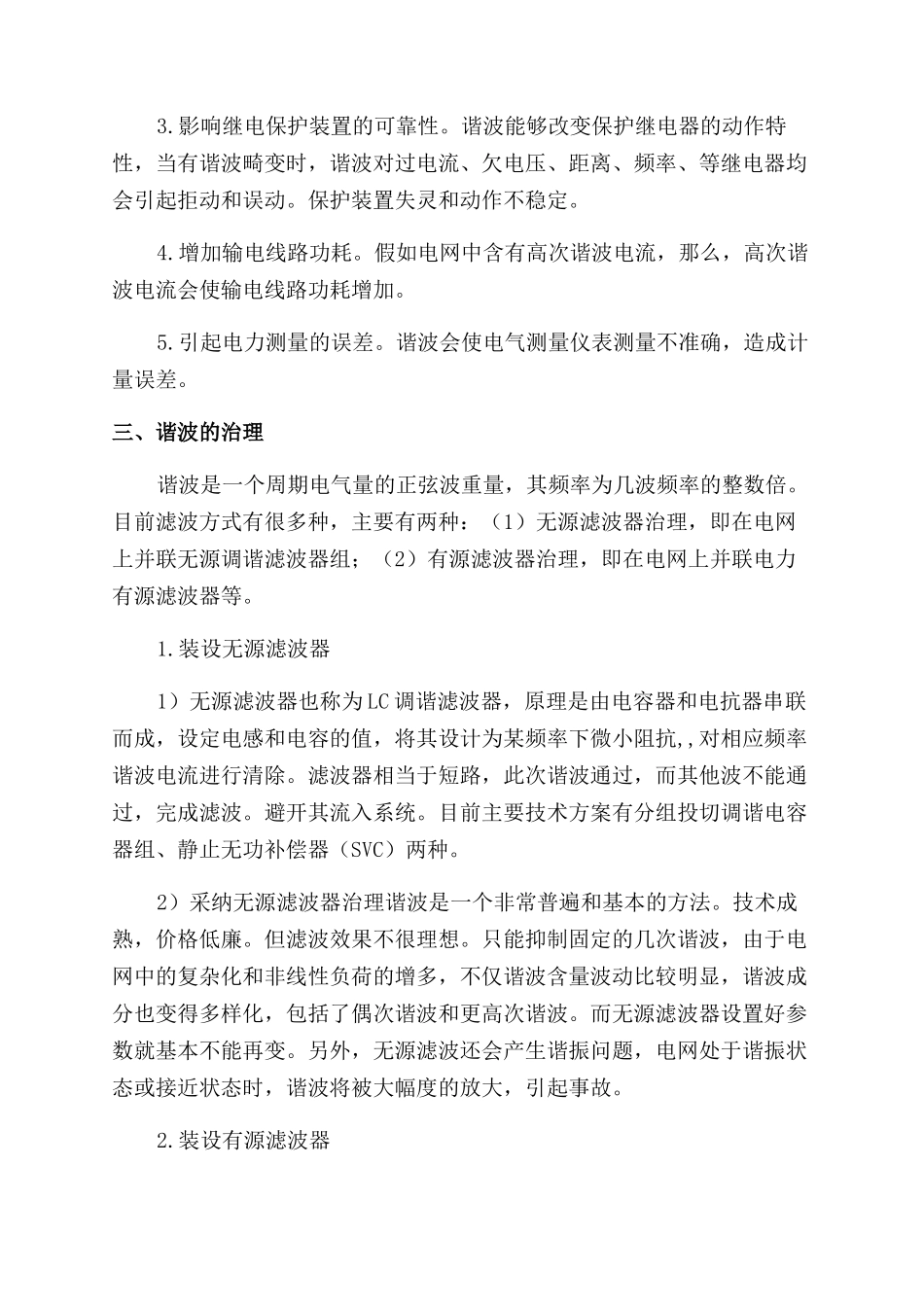

浅谈电力系统谐波【摘要】本文主要就电力系统谐波产生的原因、危害和抑制谐波的措施进行了阐述。结合晋煤集团煤矿供电系统的实践应用情况。【关键词】电力谐波；谐波危害；谐波治理随着电力电子技术的进展，电力系统中增加了大量的非线性负荷，由其产生的高次谐波的危害对电力系统安全带来的极大影响。因此，有效地治理谐波就成为输配电技术中迫切需要解决的一个问题。一、谐波产生的原因所谓谐波，即理想的电力系统向用户提供的应该是一个恒定工频的正弦波形电压，但是由于各种原因，使这种理想状态在实际中无法存在。因此通过对周期性电压或电流的傅立叶分解，所得到的频率为基波整数倍重量的含有量，称为谐波。谐波是一个非正弦周期量的正弦波重量，其频率为基波频率的整数倍。其周期为 T=2∏/W 的非正弦电压 U(W)t。电网的谐波源可分为谐波电压源和谐波电流源两种，发、变电设备一般为谐波电压源；而变流装置、电弧炉和电抗器等为谐波电流源。电力电网中的谐波产生主要源于各种非线性用电负荷，谐波主要由谐波电流源产生，当正弦基波电压施加于非线性设备时，设备吸收的电流与施加的电压波形不同，且与所加的电压不呈线性关系，电流因而发生畸变，就形成非正弦电流，即电路中有谐波产生。非线性设备是主要的谐波源。当前,电力系统的谐波源主要有三大类。1.铁磁饱和型:各种铁芯设备,如变压器、电抗器等,其铁磁饱和特性呈现非线性。由于铁芯的饱和，使得磁化电流呈尖顶波形，因而含有奇次谐波。它的大小与磁路的结构形式、铁心的饱和程度有关。铁芯的饱和程度越高，谐波电流也就越大。主要谐波为 3、5、7 次。2.电子开关型:主要为各种交直流换流装置(整流器、逆变器)以及双向晶闸管可控开关设备等,在化工、冶金、矿山、电气铁道等大量工矿企业以及家用电器中广泛使用。晶闸管整流装置采纳移相控制，从电网吸收的是缺角的正弦波，从而给电网留下的也是另一部分缺角的正弦波，显然在留下部分中含有大量的谐波。3.电弧型:各种冶炼电弧炉在熔化期间以及沟通电弧焊机在焊接期间,其电弧的点燃和剧烈变动形成的高度非线性,使电流不规则的波动。其非线性呈现电弧电压与电弧电流之间不规则的、随机变化的伏安特性。对于电力系统三相供电来说,有三相平衡和三相不平衡的非线性特性。后者,如电气铁道、电弧炉以及由低压供电的单相家用电器等,而电气铁道是当前中压供电系统中典型的三相不平衡谐波源。主要谐波为 2、3、4、5、7次。二、谐波对电网的危害...
