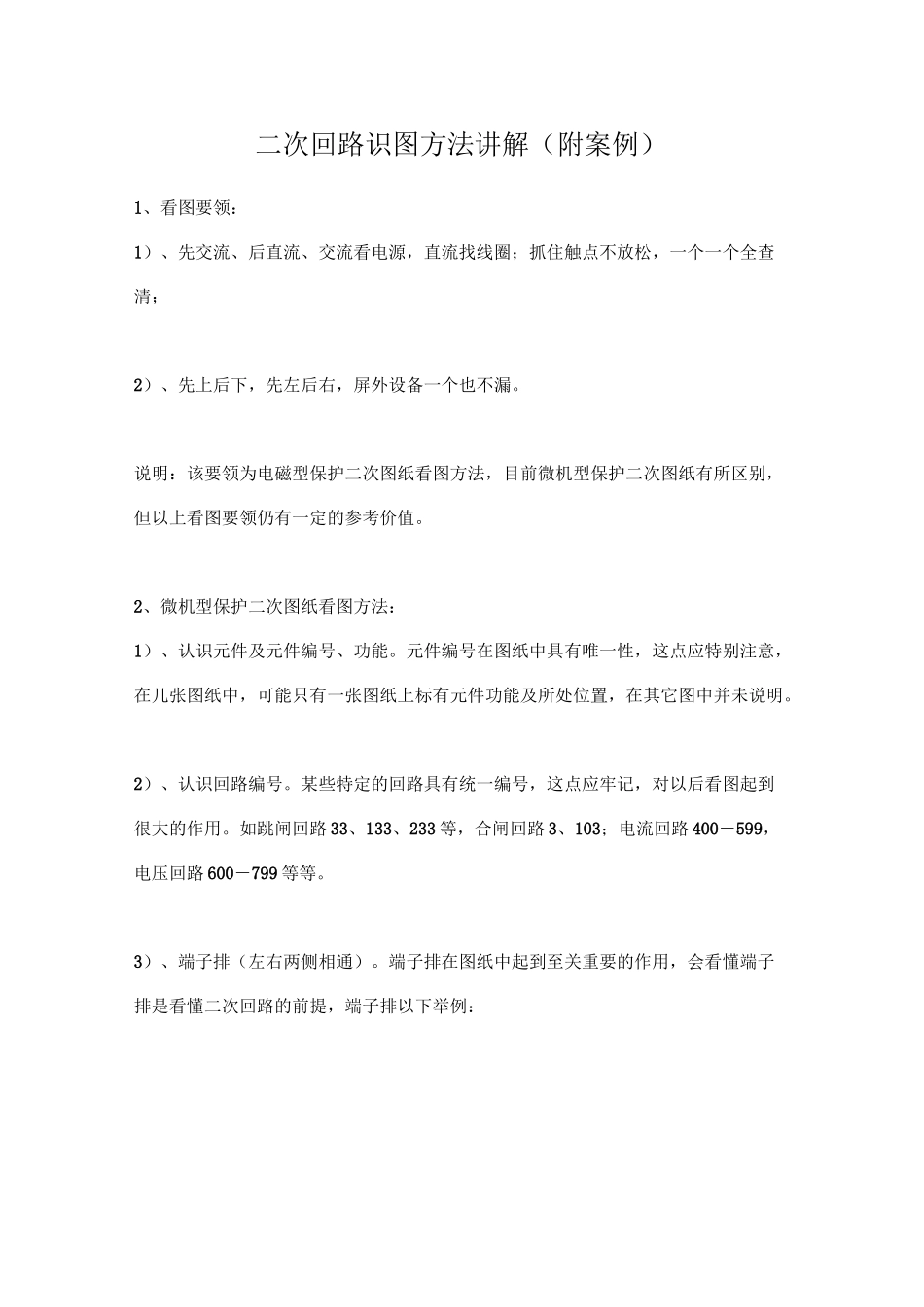

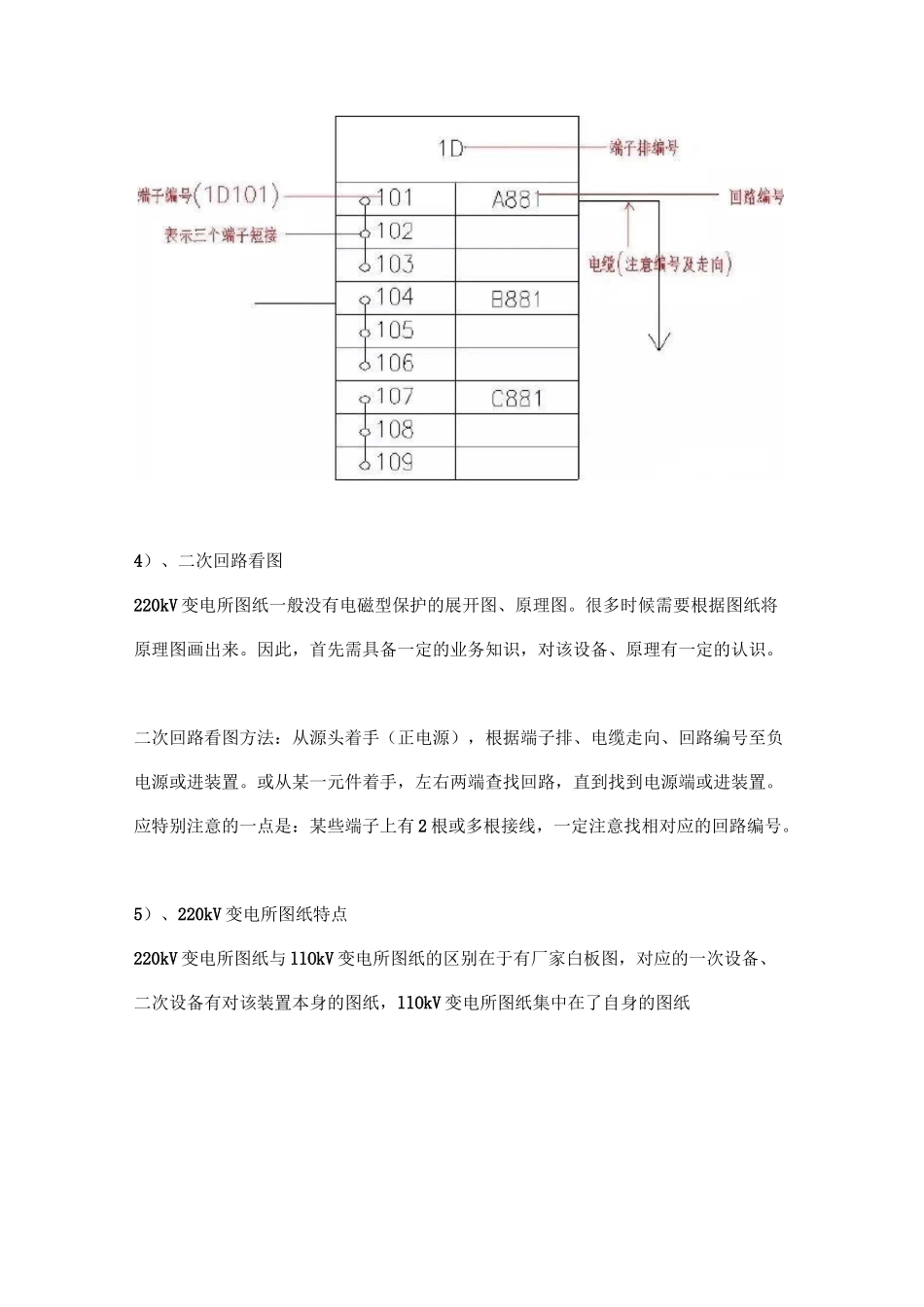

二次回路识图方法讲解（附案例）1、看图要领：1）、先交流、后直流、交流看电源，直流找线圈；抓住触点不放松，一个一个全查清；2）、先上后下，先左后右，屏外设备一个也不漏。说明：该要领为电磁型保护二次图纸看图方法，目前微机型保护二次图纸有所区别，但以上看图要领仍有一定的参考价值。2、微机型保护二次图纸看图方法：1）、认识元件及元件编号、功能。元件编号在图纸中具有唯一性，这点应特别注意，在几张图纸中，可能只有一张图纸上标有元件功能及所处位置，在其它图中并未说明。2）、认识回路编号。某些特定的回路具有统一编号，这点应牢记，对以后看图起到很大的作用。如跳闸回路 33、133、233 等，合闸回路 3、103；电流回路 400－599，电压回路 600－799 等等。3）、端子排（左右两侧相通）。端子排在图纸中起到至关重要的作用，会看懂端子排是看懂二次回路的前提，端子排以下举例：4）、二次回路看图220kV 变电所图纸一般没有电磁型保护的展开图、原理图。很多时候需要根据图纸将原理图画出来。因此，首先需具备一定的业务知识，对该设备、原理有一定的认识。二次回路看图方法：从源头着手（正电源），根据端子排、电缆走向、回路编号至负电源或进装置。或从某一元件着手，左右两端查找回路，直到找到电源端或进装置。应特别注意的一点是：某些端子上有 2 根或多根接线，一定注意找相对应的回路编号。5）、220kV 变电所图纸特点220kV 变电所图纸与 llOkV 变电所图纸的区别在于有厂家白板图，对应的一次设备、二次设备有对该装置本身的图纸，llOkV 变电所图纸集中在了自身的图纸■>.:^fjMM~^~5JI!F5TH1&I.P 一e—3ES-_瞅'twTnl-r.'.'J407T-
