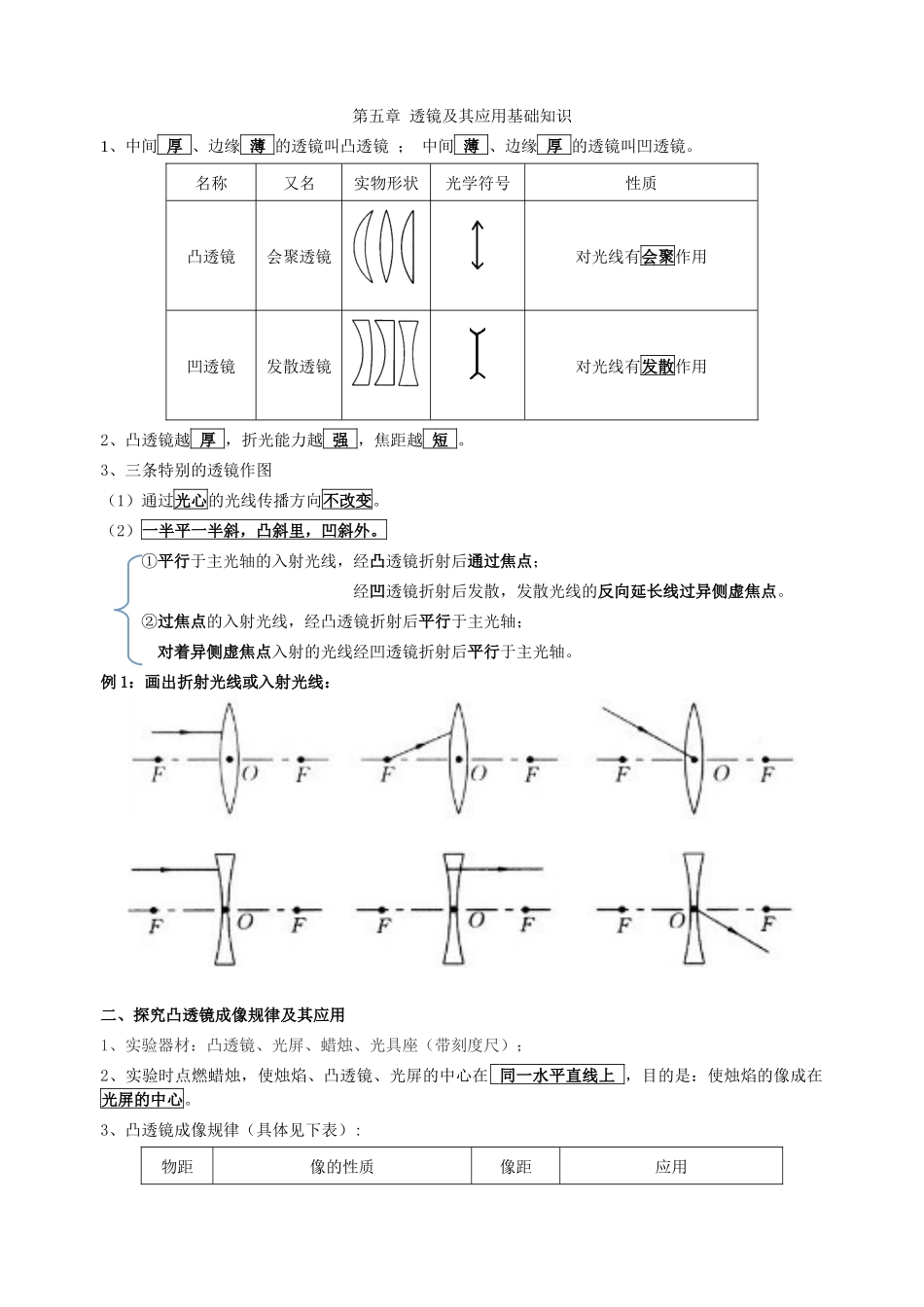

第五章 透镜及其应用基础知识1、中间 厚 、边缘 薄 的透镜叫凸透镜 ； 中间 薄 、边缘 厚 的透镜叫凹透镜。名称又名实物形状光学符号性质凸透镜会聚透镜对光线有会聚作用凹透镜发散透镜对光线有发散作用2、凸透镜越 厚 ，折光能力越 强 ，焦距越 短 。3、三条特别的透镜作图（1）通过光心的光线传播方向不改变。 （2）一半平一半斜，凸斜里，凹斜外。①平行于主光轴的入射光线，经凸透镜折射后通过焦点； 经凹透镜折射后发散，发散光线的反向延长线过异侧虚焦点。②过焦点的入射光线，经凸透镜折射后平行于主光轴； 对着异侧虚焦点入射的光线经凹透镜折射后平行于主光轴。例 1：画出折射光线或入射光线： 二、探究凸透镜成像规律及其应用1、实验器材：凸透镜、光屏、蜡烛、光具座（带刻度尺）；2、实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心在 同一水平直线上 ，目的是：使烛焰的像成在光屏的中心。3、凸透镜成像规律（具体见下表）:物距像的性质像距应用倒立、正立放大、缩小、实u>2f倒立缩小实像f2f投影仪、幻灯机u=f不 成 像平行光、粗测焦距uf（成实像），物近像远像变大，物远像近像变小（像的变化像距定）（3）U
