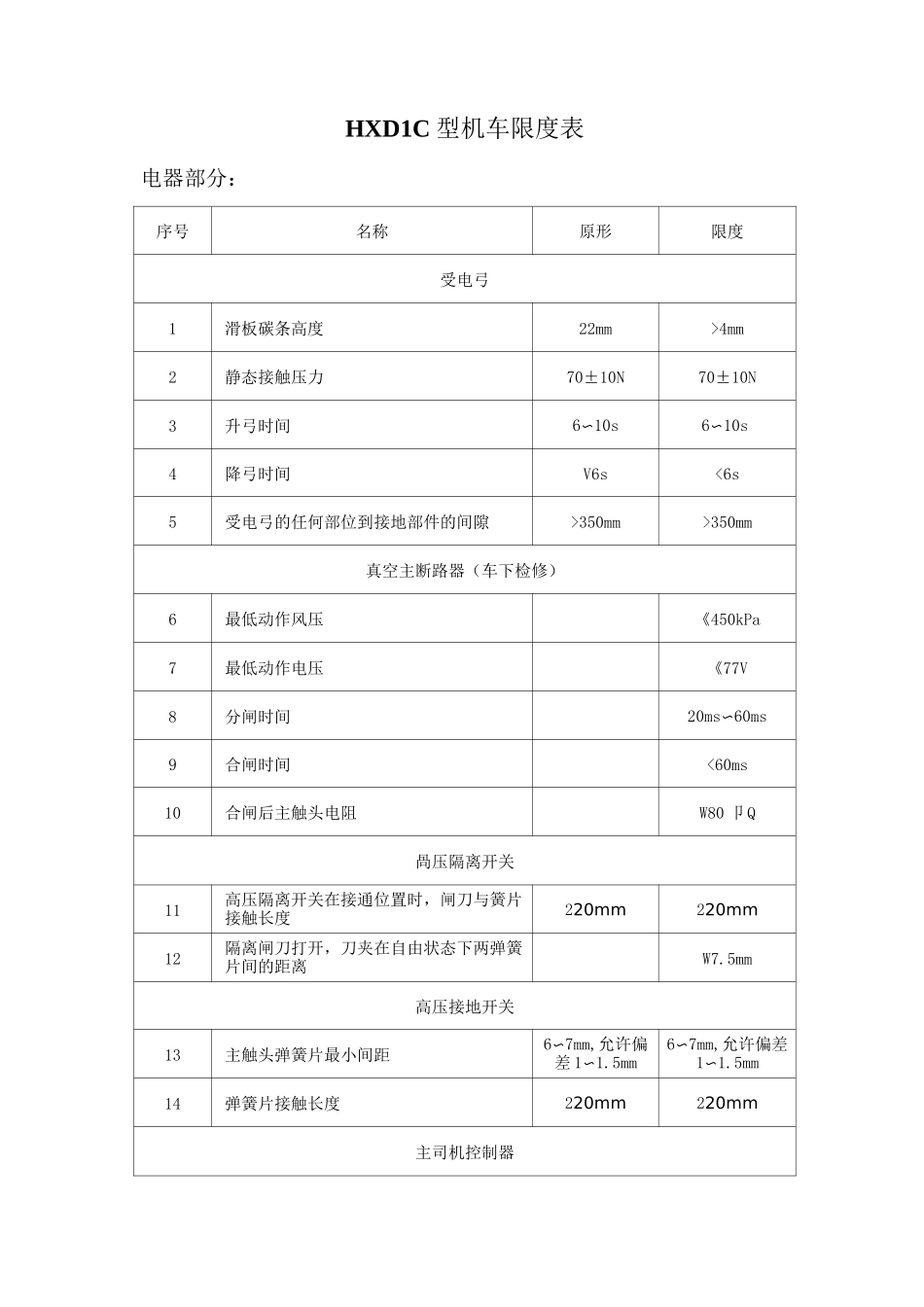

HXD1C 型机车限度表电器部分：序号名称原形限度受电弓1滑板碳条高度22mm>4mm2静态接触压力70±10N70±10N3升弓时间6〜10s6〜10s4降弓时间V6s<6s5受电弓的任何部位到接地部件的间隙>350mm>350mm真空主断路器（车下检修）6最低动作风压《450kPa7最低动作电压《77V8分闸时间20ms〜60ms9合闸时间<60ms10合闸后主触头电阻W80 卩 Q咼压隔离开关11高压隔离开关在接通位置时，闸刀与簧片接触长度220mm220mm12隔离闸刀打开，刀夹在自由状态下两弹簧片间的距离W7.5mm高压接地开关13主触头弹簧片最小间距6〜7mm,允许偏差 1〜1.5mm6〜7mm,允许偏差1〜1.5mm14弹簧片接触长度220mm220mm主司机控制器序号名称原形限度15牵引最大位（手柄角度+55。）电位器输出8.8〜9V16牵引小零位（手柄角度+7.5。）电位器输出0〜0.15V170 位（手柄角度 0。）电位器输出0V18制动小零位（手柄角度-7.5。）电位器输出0〜0.15V19制动最大位（手柄角度-55。）电位器输出8.8〜9V20隔离闸刀接触部分厚度29mm硅橡胶绝缘子21绝缘子伞套表面单个缺陷面积（深度不大于 1mm，凸起咼度不大于 0.8mm）才 25mm222硅橡胶绝缘子总缺陷面积不大于绝缘子总表面积的 0.2%才 0.2%蓄电池23蓄电池输出接线端电压《100.8V24数字万用表测单体畜电池开路电压三 2.10V牵引变流器25直流支撑回路电容器电容值《标称值的 90%26谐振吸收回路电容器的电容值《标称值的 90%电机部分序号名称原形限度牵引电机1绕组绝缘电阻测量冷态三 100MQ210MQ热态21.8MQ/2绕组实际冷态直流电阻测量环温R(Q)0.01770±5%R(Q)序号名称原形限度20/、R(Q)°CW3空载试验1210VI0114.6±10%4堵转试验IK(A)602.3±5%5速度传感器检测要求每转一圈发送 118 个脉冲，脉冲相位必须正确:90±70°脉冲幅值：高电平 29V，低电平 W0.5V（数字式万用表）探头和测速齿盘间的间隙：0.4〜1.4mm对机座壳的绝缘电阻：250MQ（500V 兆欧表）6温度传感器检测要求环温下测量测量传感器电阻值，相应温度下电阻值如下表示：0C：100±0.12Q；10C：103.9±0.14Q；25C：109.73±0.16Q；30C：111.67±0.17Q；40C：115±0.19Q。对机座壳的绝缘电阻：A-B 端和 C-D 端均 250MQ（500V兆欧表）7N 端轴承首次润滑脂填充量1.1kg20 万公里或每年补油勿使用制造日期在 1 年半以前的润滑脂，润滑脂打开后经 3 个月放置后勿使用.8N 端轴承首次润滑脂填充量240g9内轴承盖与轴承外圈间绝缘大于 10MQ10小齿轮装入量4.4〜4.6mm测量精度 0.1mm11定...
