《岩土钻掘工程学》实验课

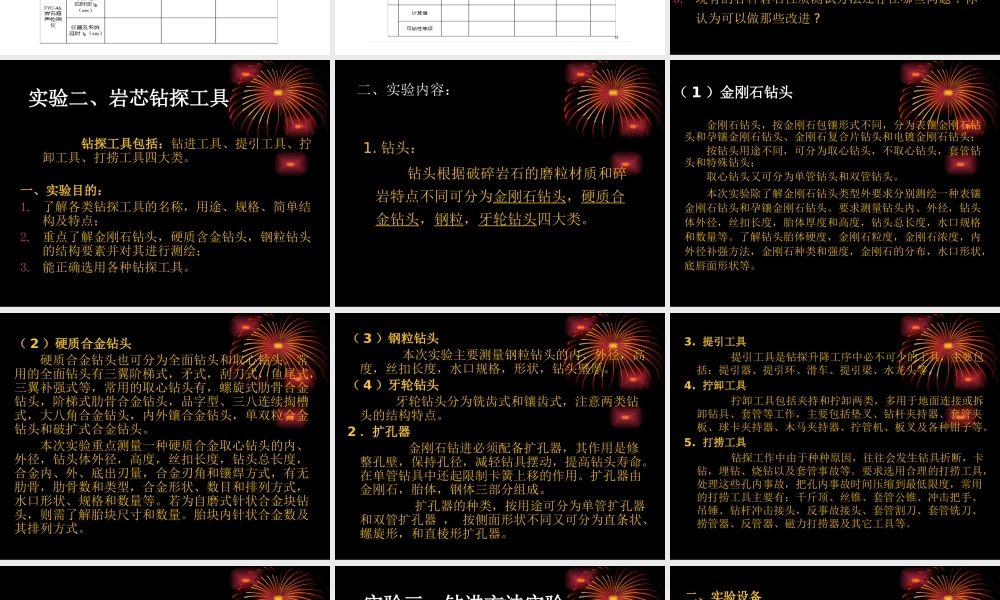

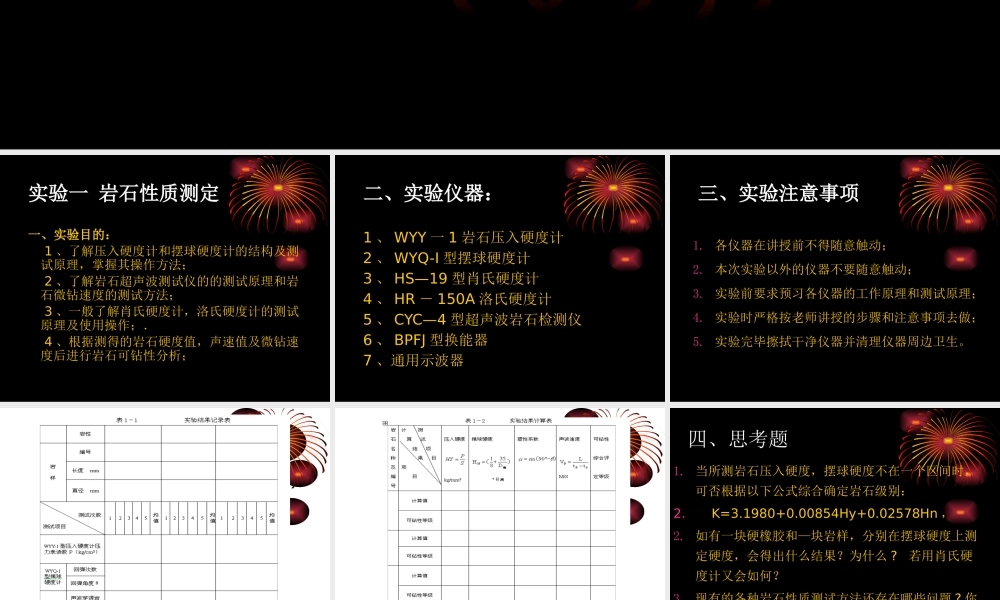

《岩土钻掘工程学》实验中国地质大学（北京）地质资源勘查实验教学中心实验一 岩石性质测定一、实验目的： 1 、了解压入硬度计和摆球硬度计的结构及测试原理，掌握其操作方法； 2 、了解岩石超声波测试仪的的测试原理和岩石微钻速度的测试方法； 3 、一般了解肖氏硬度计，洛氏硬度计的测试原理及使用操作；． 4 、根据测得的岩石硬度值，声速值及微钻速度后进行岩石可钻性分析；二、实验仪器：1 、 WYY 一 1 岩石压入硬度计2 、 WYQ-I 型摆球硬度计3 、 HS—19 型肖氏硬度计4 、 HR － 150A 洛氏硬度计5 、 CYC—4 型超声波岩石检测仪6 、 BPFJ 型换能器7 、通用示波器三、实验注意事项 1. 各仪器在讲授前不得随意触动；2. 本次实验以外的仪器不要随意触动；3. 实验前要求预习各仪器的工作原理和测试原理；4. 实验时严格按老师讲授的步骤和注意事项去做；5. 实验完毕擦拭干净仪器并清理仪器周边卫生。四、思考题1. 当所测岩石压入硬度，摆球硬度不在一个区间时，可否根据以下公式综合确定岩石级别：2. K=3.1980+0.00854Hy+0.02578Hn ，2. 如有一块硬橡胶和—块岩样，分别在摆球硬度上测定硬度，会得出什么结果？为什么 ? 若用肖氏硬度计又会如何？3. 现有的各种岩石性质测试方法还存在哪些问题 ? 你认为可以做那些改进 ? 实验二、岩芯钻探工具 钻探工具包括：钻进工具、提引工具、拧卸工具、打捞工具四大类。一、实验目的：1. 了解各类钻探工具的名称，用途、规格、简单结构及特点；2. 重点了解金刚石钻头，硬质含金钻头，钢粒钻头的结构要素并对其进行测绘；3. 能正确选用各种钻探工具。 二、实验内容：1. 钻头： 钻头根据破碎岩石的磨粒材质和碎岩特点不同可分为金刚石钻头，硬质合金钻头，钢粒，牙轮钻头四大类。（ 1 ）金刚石钻头 金刚石钻头，按金刚石包镶形式不同，分为表镶金刚石钻头和孕镶金刚石钻头、金刚石复合片钻头和电镀金刚石钻头； 按钻头用途不同，可分为取心钻头，不取心钻头，套管钻头和特殊钻头； 取心钻头又可分为单管钻头和双管钻头。 本次实验除了解金刚石钻头类型外要求分别测绘一种表镶金刚石钻头和孕镶金刚石钻头。要求测量钻头内、外径，钻头体外径，丝扣长度，胎体厚度和高度，钻头总长度，水口规格和数量等。了解钻头胎体硬度，金刚石粒度，金刚石浓度，内外径补强方法，金刚石种类和强度，金刚石的分布，水口形状，底唇面形状等。（ 2 ）硬质合金钻...
