换热器管板角焊缝渗透探伤

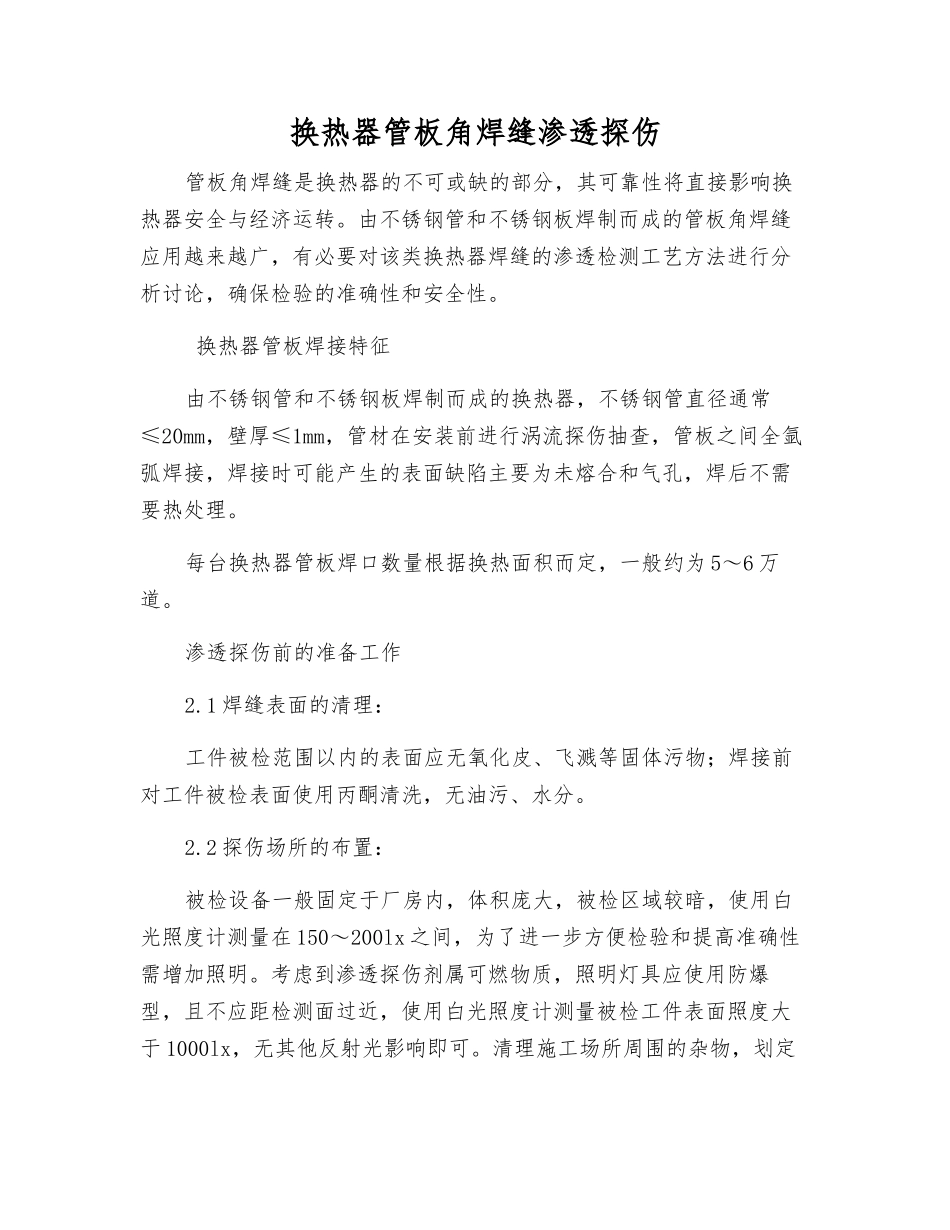

换热器管板角焊缝渗透探伤_第1页
1/3

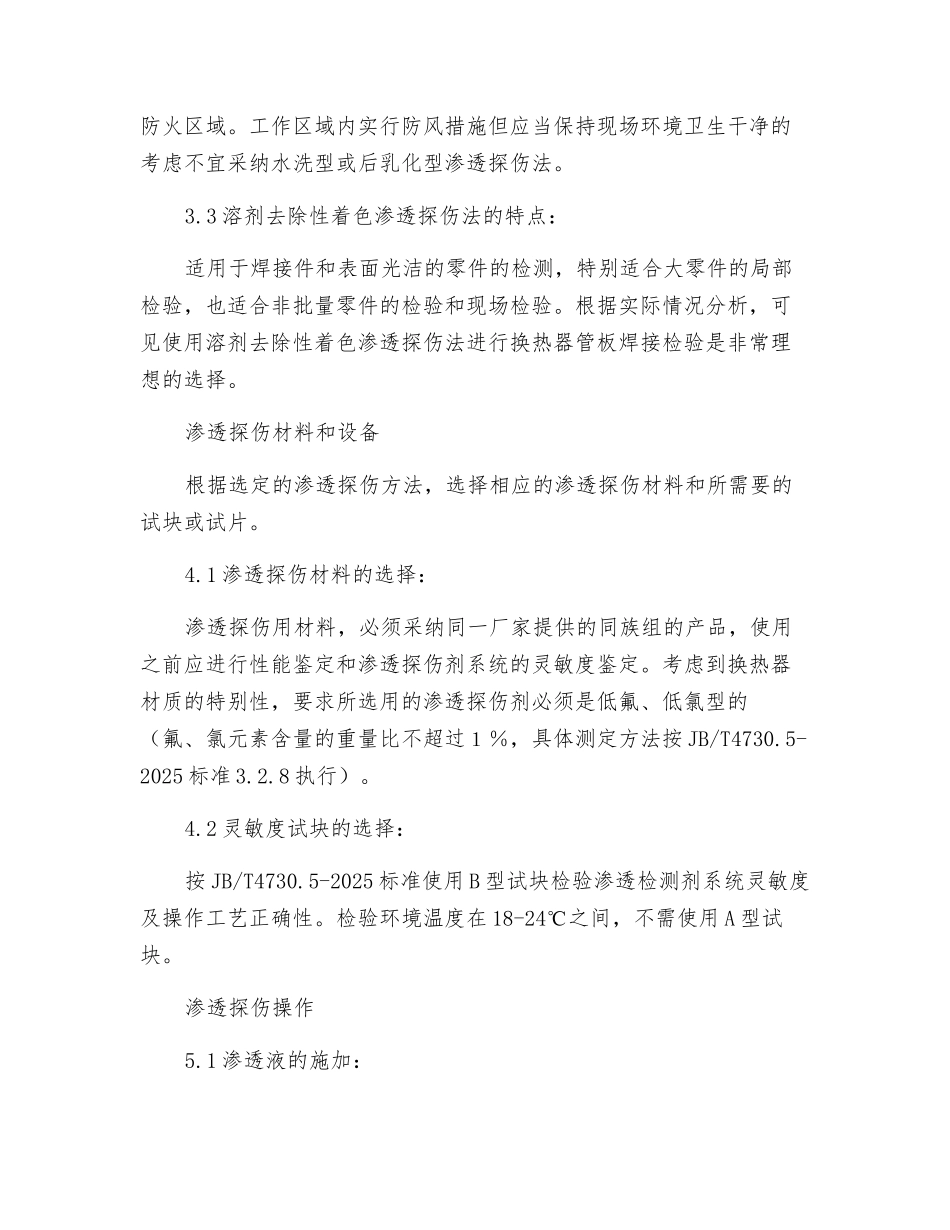

换热器管板角焊缝渗透探伤_第2页
2/3

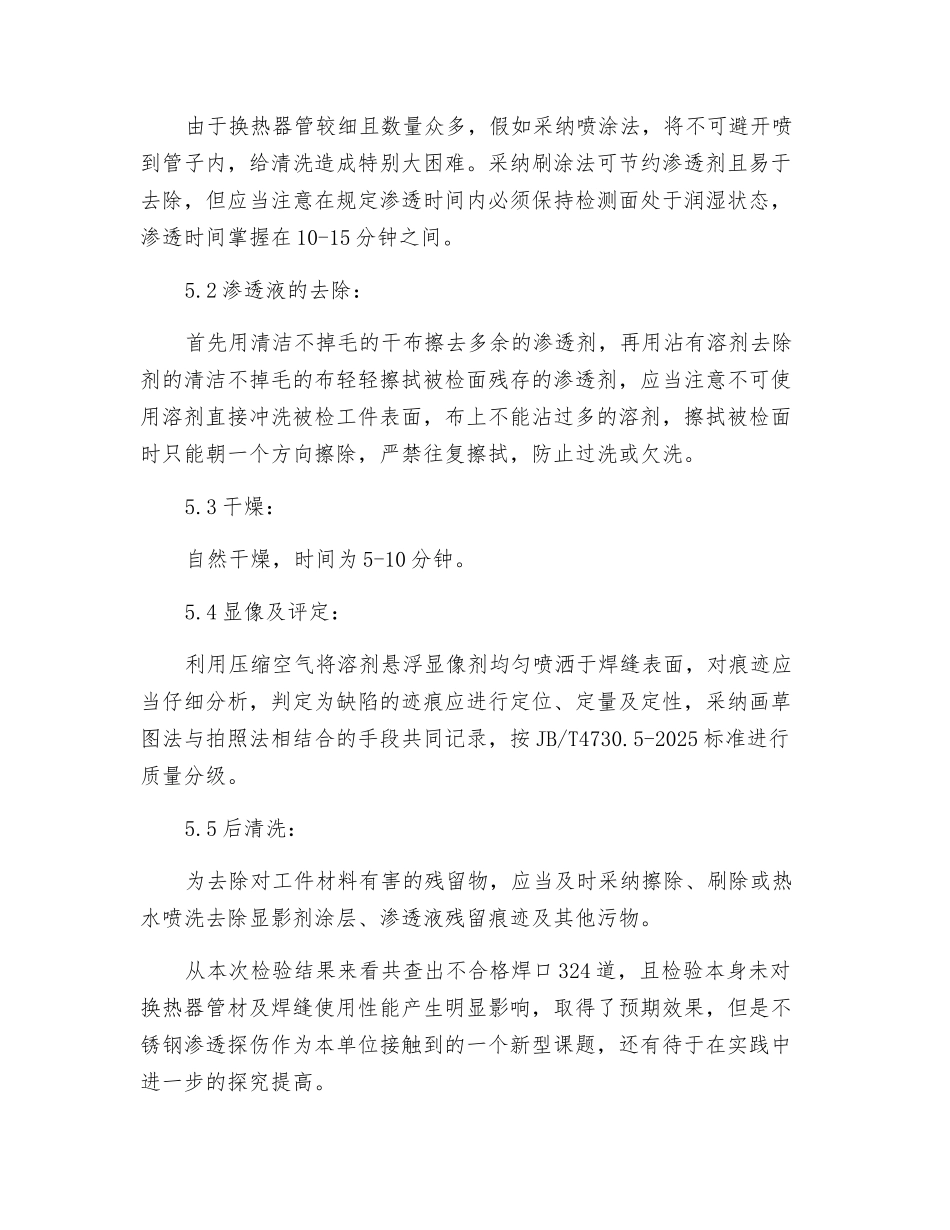

换热器管板角焊缝渗透探伤_第3页
3/3
换热器管板角焊缝渗透探伤管板角焊缝是换热器的不可或缺的部分,其可靠性将直接影响换热器安全与经济运转。由不锈钢管和不锈钢板焊制而成的管板角焊缝应用越来越广,有必要对该类换热器焊缝的渗透检测工艺方法进行分析讨论,确保检验的准确性和安全性。 换热器管板焊接特征由不锈钢管和不锈钢板焊制而成的换热器,不锈钢管直径通常≤20mm,壁厚≤1mm,管材在安装前进行涡流探伤抽查,管板之间全氩弧焊接,焊接时可能产生的表面缺陷主要为未熔合和气孔,焊后不需要热处理。每台换热器管板焊口数量根据换热面积而定,一般约为 5~6 万道。渗透探伤前的准备工作2.1 焊缝表面的清理:工件被检范围以内的表面应无氧化皮、飞溅等固体污物;焊接前对工件被检表面使用丙酮清洗,无油污、水分。2.2 探伤场所的布置:被检设备一般固定于厂房内,体积庞大,被检区域较暗,使用白光照度计测量在 150~200lx 之间,为了进一步方便检验和提高准确性需增加照明。考虑到渗透探伤剂属可燃物质,照明灯具应使用防爆型,且不应距检测面过近,使用白光照度计测量被检工件表面照度大于 1000lx,无其他反射光影响即可。清理施工场所周围的杂物,划定防火区域。工作区域内实行防风措施但应当保持现场环境卫生干净的考虑不宜采纳水洗型或后乳化型渗透探伤法。3.3 溶剂去除性着色渗透探伤法的特点:适用于焊接件和表面光洁的零件的检测,特别适合大零件的局部检验,也适合非批量零件的检验和现场检验。根据实际情况分析,可见使用溶剂去除性着色渗透探伤法进行换热器管板焊接检验是非常理想的选择。渗透探伤材料和设备根据选定的渗透探伤方法,选择相应的渗透探伤材料和所需要的试块或试片。4.1 渗透探伤材料的选择:渗透探伤用材料,必须采纳同一厂家提供的同族组的产品,使用之前应进行性能鉴定和渗透探伤剂系统的灵敏度鉴定。考虑到换热器材质的特别性,要求所选用的渗透探伤剂必须是低氟、低氯型的(氟、氯元素含量的重量比不超过1%,具体测定方法按 JB/T4730.5-2025 标准 3.2.8 执行)。4.2 灵敏度试块的选择:按 JB/T4730.5-2025 标准使用 B 型试块检验渗透检测剂系统灵敏度及操作工艺正确性。检验环境温度在 18-24℃之间,不需使用 A 型试块。渗透探伤操作5.1 渗透液的施加:由于换热器管较细且数量众多,假如采纳喷涂法,将不可避开喷到管子内,给清洗造成特别大困难。采纳刷涂法可节约渗透剂且易于去除,但应当注意在规定渗透时间内必须保...
