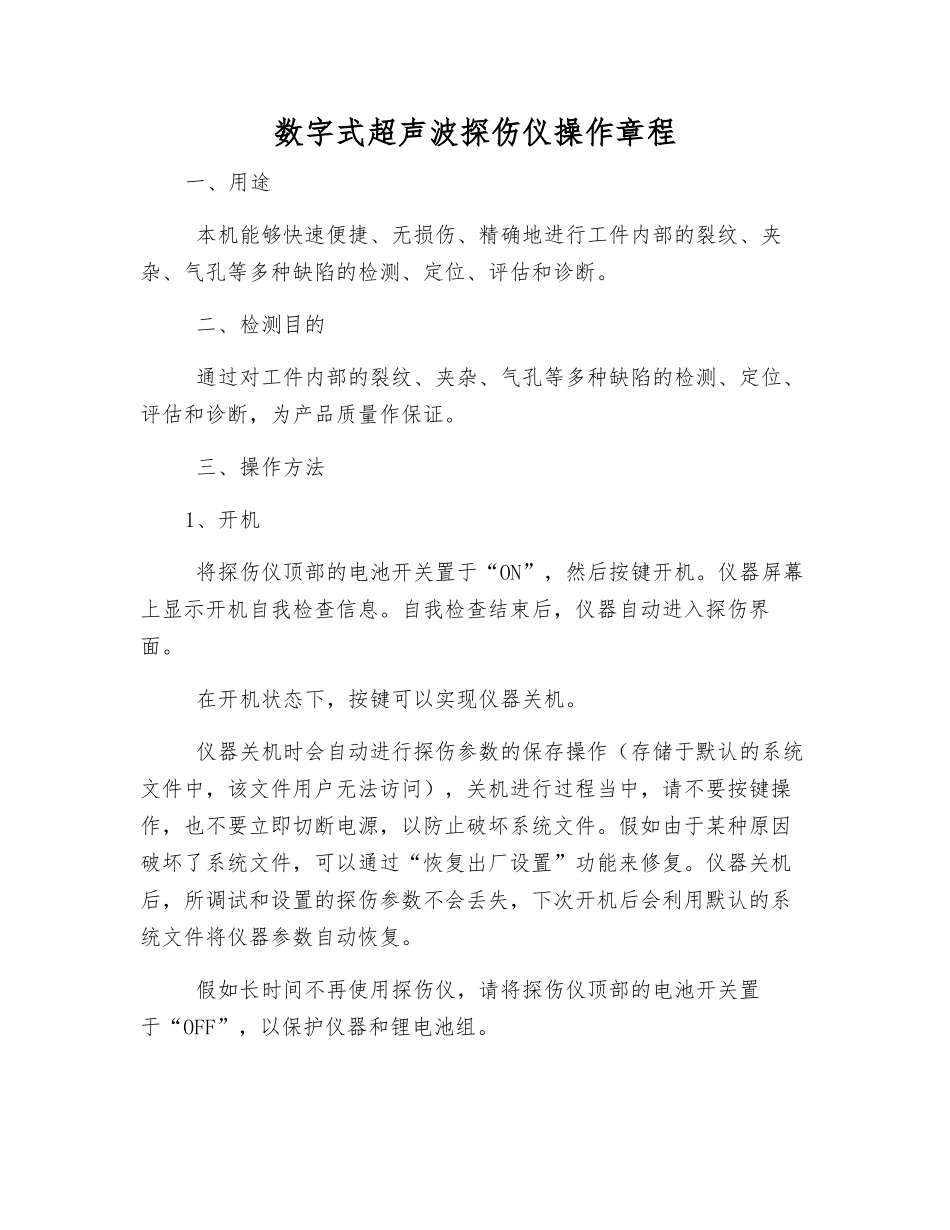

数字式超声波探伤仪操作章程一、用途 本机能够快速便捷、无损伤、精确地进行工件内部的裂纹、夹杂、气孔等多种缺陷的检测、定位、评估和诊断。 二、检测目的 通过对工件内部的裂纹、夹杂、气孔等多种缺陷的检测、定位、评估和诊断，为产品质量作保证。 三、操作方法1、开机 将探伤仪顶部的电池开关置于“ON”，然后按键开机。仪器屏幕上显示开机自我检查信息。自我检查结束后，仪器自动进入探伤界面。 在开机状态下，按键可以实现仪器关机。 仪器关机时会自动进行探伤参数的保存操作（存储于默认的系统文件中，该文件用户无法访问），关机进行过程当中，请不要按键操作，也不要立即切断电源，以防止破坏系统文件。假如由于某种原因破坏了系统文件，可以通过“恢复出厂设置”功能来修复。仪器关机后，所调试和设置的探伤参数不会丢失，下次开机后会利用默认的系统文件将仪器参数自动恢复。 假如长时间不再使用探伤仪，请将探伤仪顶部的电池开关置于“OFF”，以保护仪器和锂电池组。 自动关机：当电池电压太低时，屏幕上的电池图标会闪耀显示，然后探伤仪会自动关机断电。2、连接探头 使用本探伤仪进行探伤工作之前，需要连接上合适的探头和探头线，仪器的探头线应该是接头为 Q9 的 75Ω 同轴电缆。 仪器顶部有两个 Q9 插座，为探头线连接插座。使用单探头（单晶直探头或单晶斜探头）时，探头线可以连接到仪器顶部任何一个探头插座上；使用双晶探头探头（一个晶片发射、另一个晶片接收）或穿透探头（两个探头，一个探头发射，另一个探头接收）时，要把发射的探头线连接到发射探头插座（有标识），接收的探头线连接到接收探头插座（有标识）。 探头线质量对仪器指标测试的结果也有相应的影响。 仪器使用双晶探头时，假如发射探头线和接收探头线连接不正确，可能会导致回波损耗或波形紊乱的后果。3、选择通道，并清空当前通道。4、设置探头参数5、测零点和声速6、斜探头：输入/校准 K 值，作 DAC 曲线；直探头：测量当量尺寸或 AVG 法7、选择功能设置8、工件探伤9、记录缺陷10、关机 四、仪器的保养与维修1. 重要指示：假如在仪器使用过程当中发生意外，导致仪器出现异常情况，不能正常使用时，可关断仪器与电池的连接（将电池开关置于“OFF”，并等待 1 分钟后再重新开机。2. 按键操作时，不宜用力过猛，不宜用沾有过多油污和泥水的手操作仪器键盘，以免影响键盘的使用期限。3. 探伤仪使用完毕后，应对仪器的外表进行...
