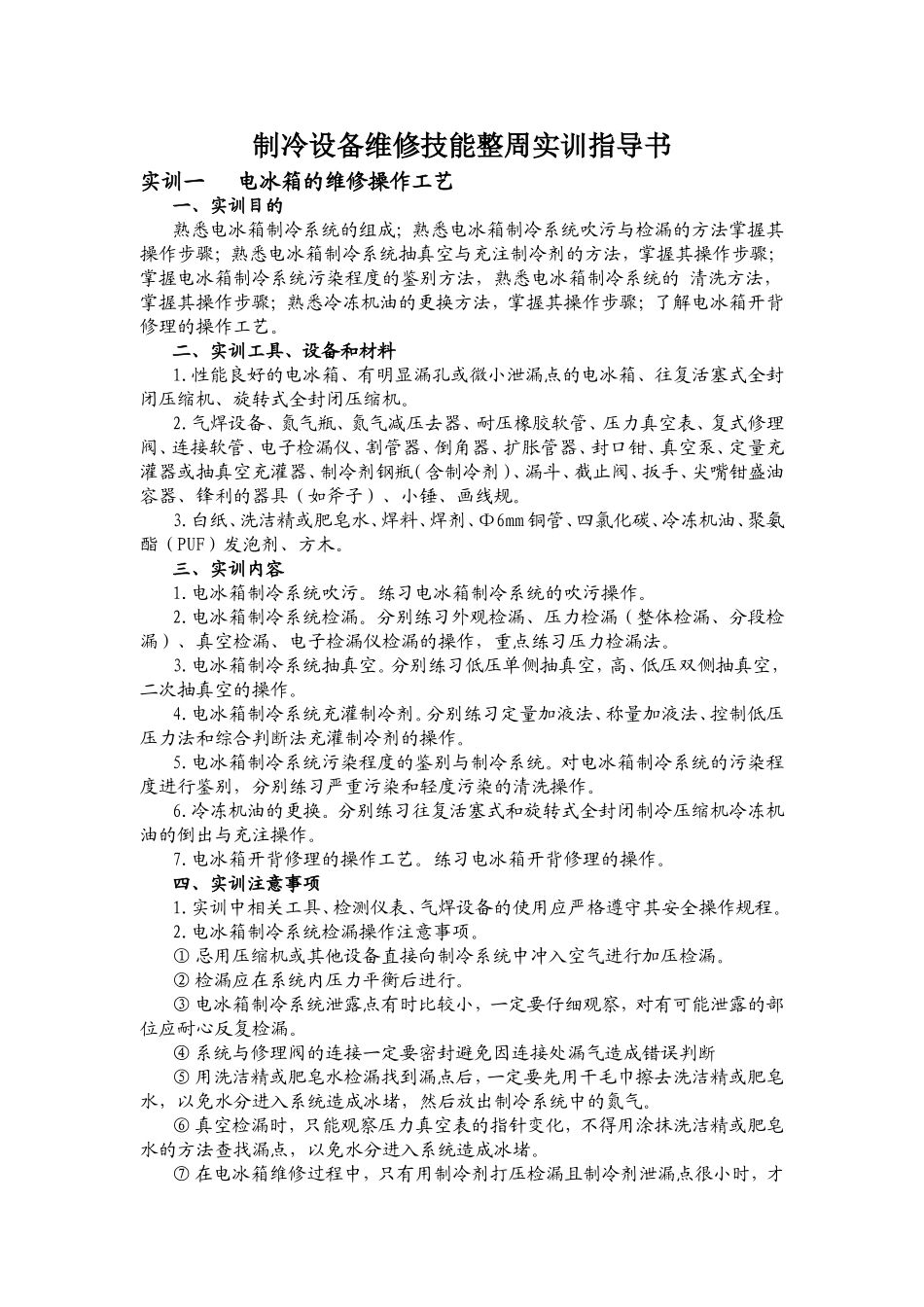

制冷设备维修技能整周实训指导书实训一电冰箱的维修操作工艺一、实训目的熟悉电冰箱制冷系统的组成；熟悉电冰箱制冷系统吹污与检漏的方法掌握其操作步骤；熟悉电冰箱制冷系统抽真空与充注制冷剂的方法，掌握其操作步骤；掌握电冰箱制冷系统污染程度的鉴别方法，熟悉电冰箱制冷系统的清洗方法，掌握其操作步骤；熟悉冷冻机油的更换方法，掌握其操作步骤；了解电冰箱开背修理的操作工艺。二、实训工具、设备和材料1.性能良好的电冰箱、有明显漏孔或微小泄漏点的电冰箱、往复活塞式全封闭压缩机、旋转式全封闭压缩机。2.气焊设备、氮气瓶、氮气减压去器、耐压橡胶软管、压力真空表、复式修理阀、连接软管、电子检漏仪、割管器、倒角器、扩胀管器、封口钳、真空泵、定量充灌器或抽真空充灌器、制冷剂钢瓶（含制冷剂）、漏斗、截止阀、扳手、尖嘴钳盛油容器、锋利的器具（如斧子）、小锤、画线规。3.白纸、洗洁精或肥皂水、焊料、焊剂、Φ6mm铜管、四氯化碳、冷冻机油、聚氨酯（PUF）发泡剂、方木。三、实训内容1.电冰箱制冷系统吹污。练习电冰箱制冷系统的吹污操作。2.电冰箱制冷系统检漏。分别练习外观检漏、压力检漏（整体检漏、分段检漏）、真空检漏、电子检漏仪检漏的操作，重点练习压力检漏法。3.电冰箱制冷系统抽真空。分别练习低压单侧抽真空，高、低压双侧抽真空，二次抽真空的操作。4.电冰箱制冷系统充灌制冷剂。分别练习定量加液法、称量加液法、控制低压压力法和综合判断法充灌制冷剂的操作。5.电冰箱制冷系统污染程度的鉴别与制冷系统。对电冰箱制冷系统的污染程度进行鉴别，分别练习严重污染和轻度污染的清洗操作。6.冷冻机油的更换。分别练习往复活塞式和旋转式全封闭制冷压缩机冷冻机油的倒出与充注操作。7.电冰箱开背修理的操作工艺。练习电冰箱开背修理的操作。四、实训注意事项1.实训中相关工具、检测仪表、气焊设备的使用应严格遵守其安全操作规程。2.电冰箱制冷系统检漏操作注意事项。①忌用压缩机或其他设备直接向制冷系统中冲入空气进行加压检漏。②检漏应在系统内压力平衡后进行。③电冰箱制冷系统泄露点有时比较小，一定要仔细观察，对有可能泄露的部位应耐心反复检漏。④系统与修理阀的连接一定要密封避免因连接处漏气造成错误判断⑤用洗洁精或肥皂水检漏找到漏点后，一定要先用干毛巾擦去洗洁精或肥皂水，以免水分进入系统造成冰堵，然后放出制冷系统中的氮气。⑥真空检漏时，只能观察压力真空表的指针变化，不得用涂抹洗洁精或肥皂水的方法查找漏点，以免水分进入系统造成冰堵。⑦在电冰箱维修过程中，只有用制冷剂打压检漏且制冷剂泄漏点很小时，才能用电子检漏仪进行检查；当泄漏点较大（压力下降很快）时，最好不使用电子检漏仪，以免损坏电子检漏仪。3.电冰箱制冷系统抽真空操作注意事项。①真空泵在使用过程中要注意其油位，不得低于指示油位，真空泵应使用专用真空泵油。②抽真空前，制冷系统内应压力一定要与大气平衡，以免系统压力过高，造成真空泵喷油。③各连接处要检查拧紧情况，以免发生串气现象，影响抽真空质量。④抽真空结束时，应先关闭修理阀，再关停真空泵，以防止空气回流。4.电冰箱制冷系统充灌制冷剂操作注意事项。①向制冷系统充灌制冷剂前应先用制冷剂将充制冷剂软管中的空气排尽。②采用控制低压压力法和综合判断法充灌制冷剂时，初始充灌时不要太多，以免向大气排放污染环境；制冷剂充灌量调解时，应耐心、仔细，每次充灌量不宜过多，同时应注意观察压力及运行电流的变化。③压缩机工艺管的封口应在压缩机运行时进行。5.电冰箱制冷系统清洗操作注意事项。①最后一次氮气吹洗时应将清洗剂吹洗干净。②制冷系统清洗后不应久放，应及时更换压缩机、过滤器，并组装、封焊好。6.冷冻机油更换操作注意事项。①连接吸油管时，应预先在吸油管内灌满冷冻机油。②冷冻机油的充注量应以产品说明书为标准，或比检修时的倒出量多充注10%—15%。③牌号不同的冷冻机油不能混合使用。④充注的冷冻机油与原冷冻机油不同时，应将原冷冻机油全部倒出，加入新冷冻机油，启动压缩机数分钟后，将油再次全部倒出后重新充注冷冻机油。7.电冰箱开背修理操作...
