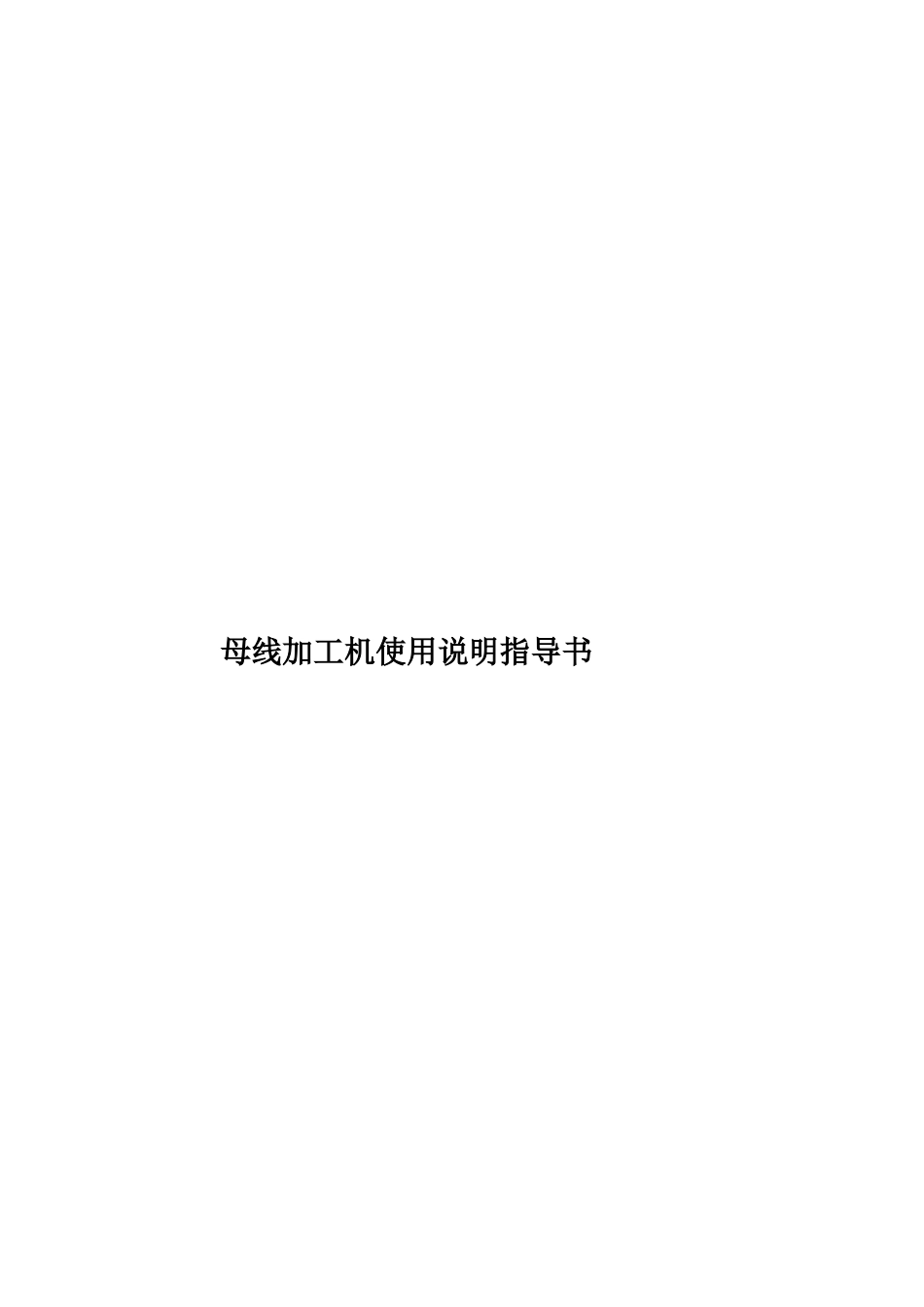

母线加工机使用说明指导书样本

母线加工机使用说明指导书样本_第1页
1/15
母线加工机使用说明指导书样本_第2页
2/15
母线加工机使用说明指导书样本_第3页
3/15

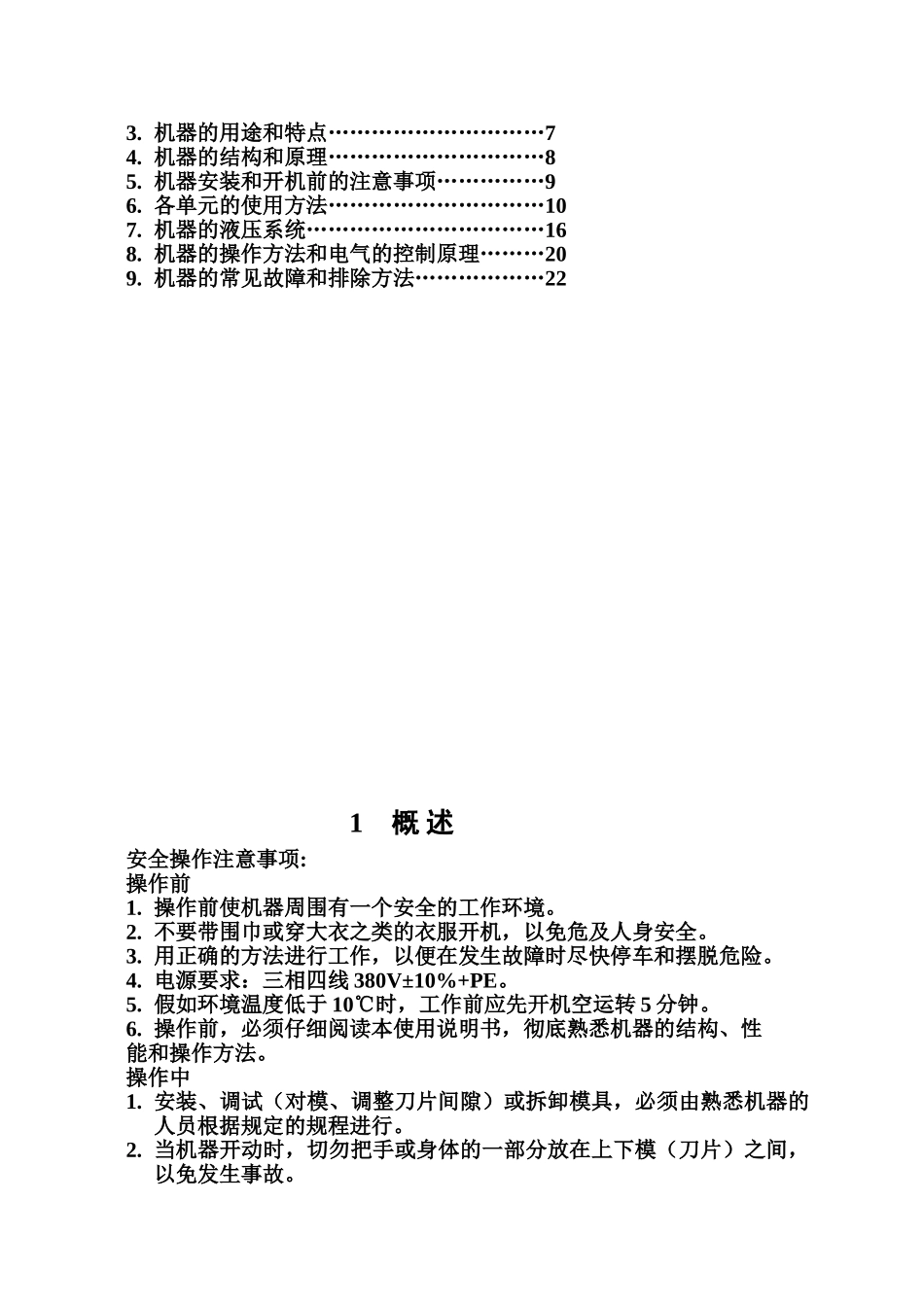

母线加工机使用说明指导书产品型号:SKMXS - 303DZ-3 产品名称:多工位母线加工机使用说明书OPERATION MANUAL(SM)济南奥捷数控设备有限公司目录1. 概述…………………………………………32. 机器的基本参数……………………………63. 机器的用途和特点…………………………74. 机器的结构和原理…………………………85. 机器安装和开机前的注意事项……………96. 各单元的使用方法…………………………107. 机器的液压系统……………………………168. 机器的操作方法和电气的控制原理………209. 机器的常见故障和排除方法………………221 概 述安全操作注意事项:操作前1. 操作前使机器周围有一个安全的工作环境。2. 不要带围巾或穿大衣之类的衣服开机,以免危及人身安全。3. 用正确的方法进行工作,以便在发生故障时尽快停车和摆脱危险。4. 电源要求:三相四线 380V±10%+PE。5. 假如环境温度低于 10℃时,工作前应先开机空运转 5 分钟。6. 操作前,必须仔细阅读本使用说明书,彻底熟悉机器的结构、性能和操作方法。操作中1. 安装、调试(对模、调整刀片间隙)或拆卸模具,必须由熟悉机器的人员根据规定的规程进行。2. 当机器开动时,切勿把手或身体的一部分放在上下模(刀片)之间,以免发生事故。3. 一切杂物及工具勿放在工作台上,以免轧入模具或刀口而造成事故。4. 由于本机器可多人操作,所以必须有专人负责指挥生产。5. 一定要根据铜排(或铝排)的厚度选择好剪切刀片和冲模的间隙及折弯圆角半径。6. 在更换模具时一定要停机,以免发生危险。7. 在操作时,拿着工件等待滑块下行时必须小心。8. 应定期检查刀片和冲模刃口锐利程度,如发现刃口用钝,应及时修磨或更换。9. 保持油液清洁及油路畅通,每班给各单元运动部件加油。10.电气与液压元件必须保证动作灵活与位置正确,发现不正常现象时必须立即停车检查。操作后操作完后,一定要按下列顺序安全关机:(1)关断各单元工作按钮。(2)关断操作盘上的电源开关。(3)关断主电路空气开关。(4)关断车间电源开关。 附:操作者应按本说明书进行操作,凡违反本说明进行非正当操作而发生的一切后果均与本公司无关。2 机器的基本参数1. 一般参数油泵电机功率KW4P×3外形尺寸长×宽×高㎜1500×1300×1000机器重量Kg1500电压380V ACV3P2. 冲孔单元名目单位材料厚度×宽度冲孔规格冲孔能力㎜铜(铝)12×150Ф4.3~Ф25最大冲裁力KN300油缸行程㎜453 剪切...
