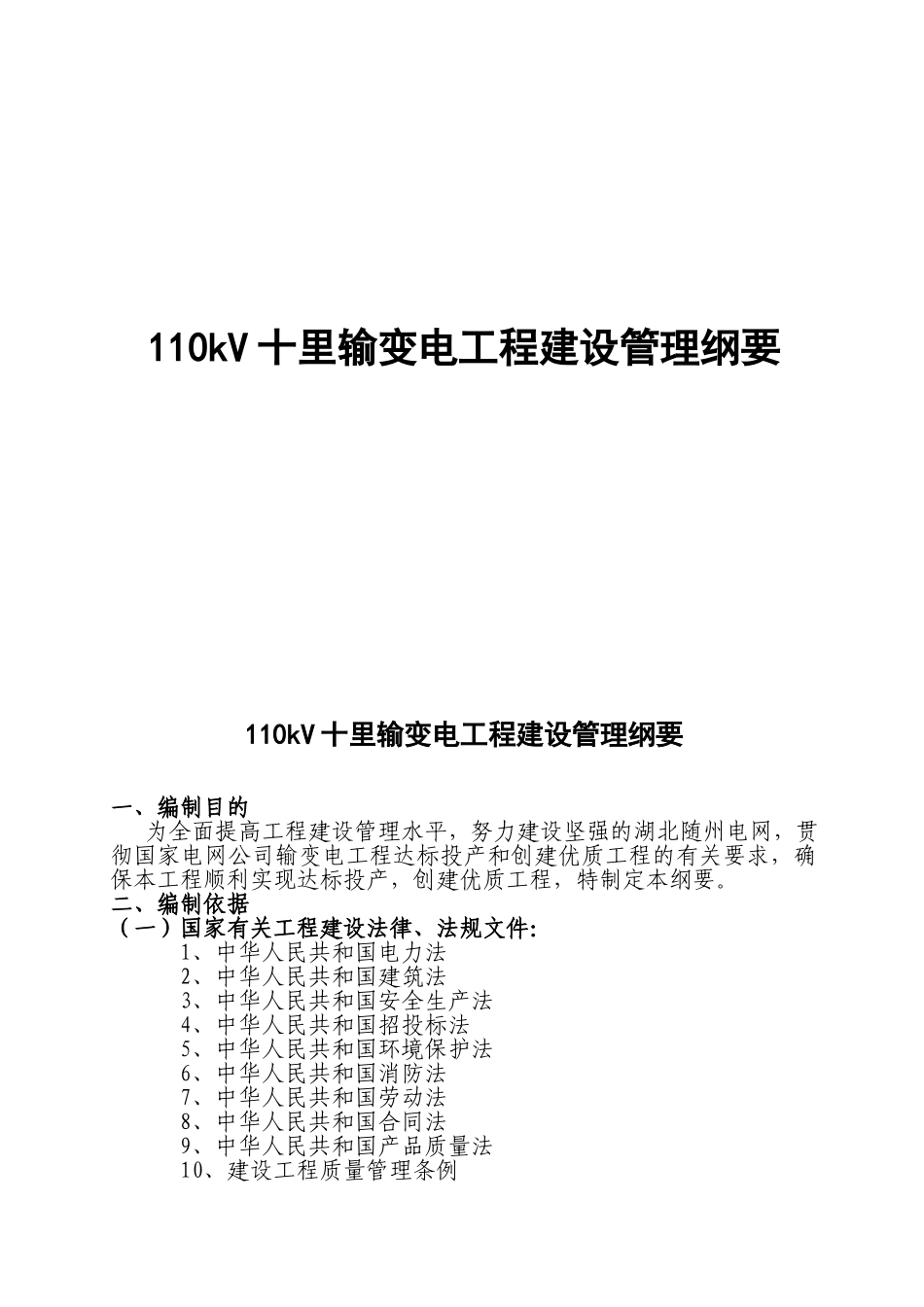

某供电公司110kV十里输变电工程建设管理纲要VIP专享VIP免费

110kV十里输变电工程建设管理纲要110kV十里输变电工程建设管理纲要一、编制目的为全面提高工程建设管理水平，努力建设坚强的湖北随州电网，贯彻国家电网公司输变电工程达标投产和创建优质工程的有关要求，确保本工程顺利实现达标投产，创建优质工程，特制定本纲要。二、编制依据（一）国家有关工程建设法律、法规文件：1、中华人民共和国电力法2、中华人民共和国建筑法3、中华人民共和国安全生产法4、中华人民共和国招投标法5、中华人民共和国环境保护法6、中华人民共和国消防法7、中华人民共和国劳动法8、中华人民共和国合同法9、中华人民共和国产品质量法10、建设工程质量管理条例11、建设工程安全生产管理条例12、国家重大建设工程文件归档要求与档案整理规范（二）电力行业有关工程建设规程及规定、电网建设生产管理的有关文件：1、原国家电力公司《输变电优质工程评选办法（2005年版）》2、原国家电力公司《输变电工程“达标投产”考核评定标准（2005年版）》;3、《建设工程项目管理规范》GB/T50326-2001；4、《电气装置安装工程高压电气施工及验收规范》GBJ147-90；5、《电气装置安装工程质量检验及评定标准》DL/T5161-2002；6、《电气装置安装工程电气设备交接试验标准》GB50150-91；7、《继电保护及安全自动装置检验条例》（87）水电电生字第108号；8、《建筑电气安装工程质量检验评定标准》GBJ303-88；9、《火电施工质量检验及评定标准》（电气工程篇）；10、随州供电公司制定的符合GB/T19001—ISO9001-2000标准的质量手册和程序文件；符合GB/T24001-2000（环境管理体系）、GB/T28001-2001（职业健康安全管理体系）标准的(OSH)和(EMS)程序文件。（三）有关已批准的该工程建设及管理制度文件：工程可行性研究及初步设计批复文件文号，鄂电司发展[2007]221号文《湖北省电力公司关于印发随州110千伏十里工程可行性研究不管审查意见的通知》。三、工程概述（一）工程作用及意义：工程所处地理位置、环境条件：工程建设地点位于广水市十里开发区东三合村，应广大道以南，紧靠负荷中心，无不良地质带，交通及进出线较方便。该站站址场区内为规划用地，场区内地势较平坦，无建筑物及相关附属物，属简单场地。该工程的建设将改善十里办事处供电可靠性低、供电质量差、输电线路陈旧、供电卡口等问题而兴建的。它的建成将满足十里办事处工农业生产和人民生活对电力增长的需要，极大地改善广水电网结构，提高电网安全运行的水平。（二）建设规模根据工程设计文件要求，十里变电站建设规模为：1、变电工程规模1）新增主变1台，容量50000千伏安，电压等级为110/35/10千伏安。2）新增110kV断路器4组。3）新增110KV刀闸11组。4）新增35kV断路器4组5）新增35KV断路器10台。6）新增10千伏无功补偿装置，容量2400+4800千乏。7）本期新增110kV均单母线分段接线；35kV均单母线分段接线；10kV均单母线分段接线。8）对侧220kV永阳变扩建110kV出线间隔两个，新增110kV断路器2组，新增110KV刀闸4组。2、输电线路工程规模：110kV线路工程共2个，分别为110kV永阳至杨寨线路改造工程和110kV永十Ⅰ、Ⅱ回新建线路工程。永阳至杨寨线路改造工程单回线路2.49km；110kV永十Ⅰ、Ⅱ回新建线路工程新建线路总长15.25km，其中双回线路12.76km，单回线路2.49km。导线均采用LGJ-240/30钢芯铝绞线；110kV永十Ⅰ、Ⅱ回双回线路，地线一根选用GJX-80型镀锌稀土钢绞线，另一根为OPGW—24B1—95型复合地线光缆；110kV永阳至阳寨线路地线采用：一根选用GJX-50型镀锌钢绞线，另一根为OPGW—24B1—65型复合地线光缆。杆塔选用国家电网公司输电线路典型设计。单回直线塔选用1B-ZM型模块,单回转角塔和终端塔选用1B-J3、1B-J4型模块。双回直线塔选用1H-SZ1、1H-SZ2、1H-SZ3型模块，双回转角耐张塔选用1H-SJ1、1H-SJ2、1H-SJ3、1H-SJ4型模块。（三）电气主接线根据《省公司典型设计》、同时考虑本工程建设规模和电气主接线设计原则，本变电站主接线终期方案如下：1、电压等级：110/35/10千伏；2、35千伏单母线分段接线；3、10千伏单母线分段接线。（四）电气总平面布置总平面布置包括两台主变、主控制室、10KV配电装置室、35...
