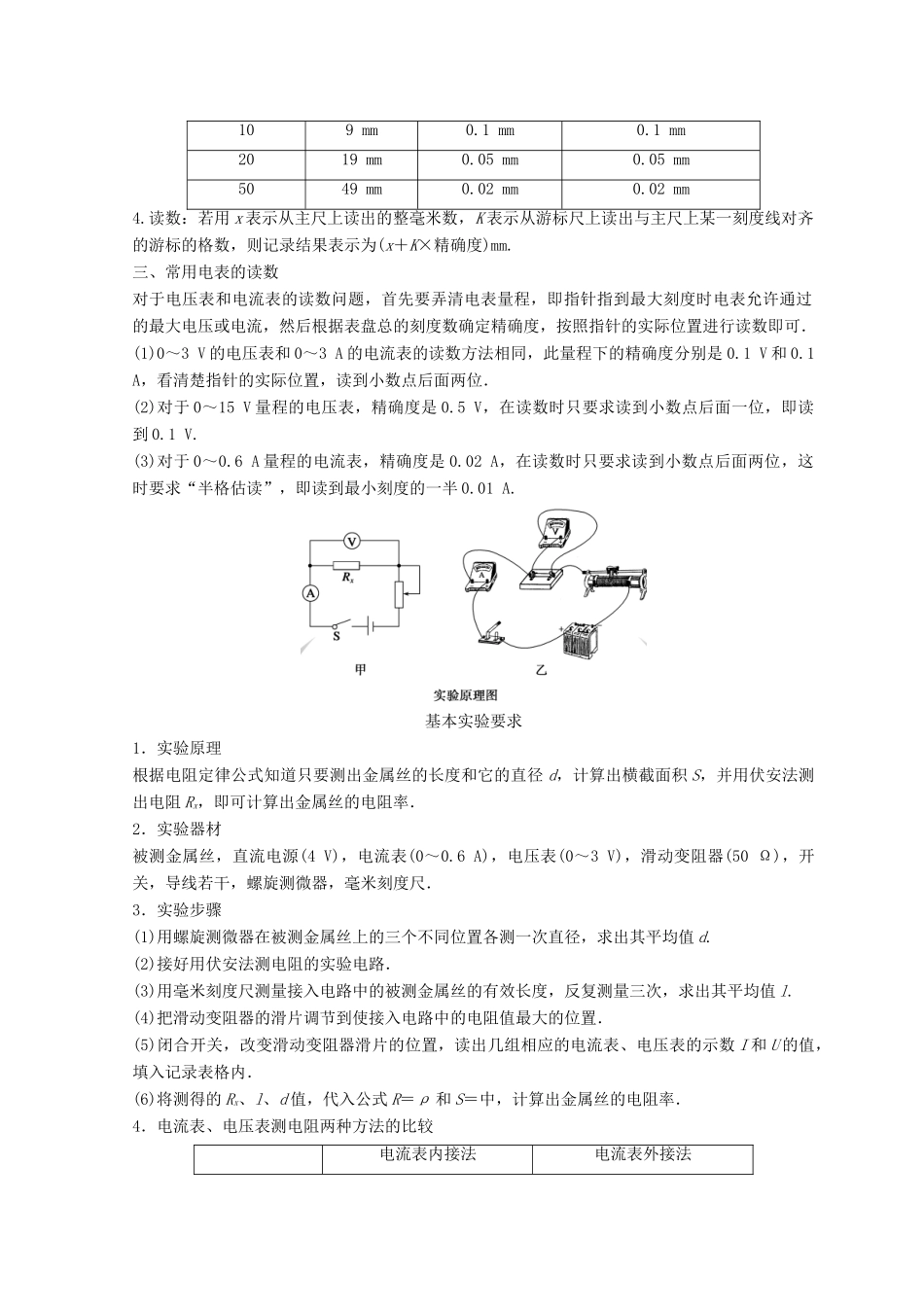

实验七 测定金属的电阻率(同时练习使用螺旋测微器)考纲解读 1.掌握螺旋测微器的原理及读数方法.2.掌握电流表、电压表和滑动变阻器的使用方法及电流表和电压表的读数方法.3.会用伏安法测电阻，并能测定金属丝的电阻率．一、螺旋测微器的使用1．构造：如图 1 所示，B 为固定刻度，E 为可动刻度．图 12．原理：测微螺杆 F 与固定刻度 B 之间的精密螺纹的螺距为 0.5 mm，即旋钮 D 每旋转一周，F前进或后退 0.5 mm，而可动刻度 E 上的刻度为 50 等份，每转动一小格，F 前进或后退 0.01 mm，即螺旋测微器的精确度为 0.01 mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．3．读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)．图 2如图 2 所示，固定刻度示数为 2.0 mm，半毫米刻度线未露出，而从可动刻度上读的示数为15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm.二、游标卡尺1．构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标尺卡上还有一个深度尺．(如图 3 所示)图 32．用途：测量厚度、长度、深度、内径、外径．3．原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少 1 mm.常见的游标卡尺的游标尺上小等分刻度有 10 个的、20 个的、50 个的，其规格见下表：刻度格数(分度)刻度总长度每小格与1 mm 的差值精确度(可精确到)109 mm0.1 mm0.1 mm2019 mm0.05 mm0.05 mm5049 mm0.02 mm0.02 mm4.读数：若用 x 表示从主尺上读出的整毫米数，K 表示从游标尺上读出与主尺上某一刻度线对齐的游标的格数，则记录结果表示为(x＋K×精确度)mm.三、常用电表的读数对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．(1)0～3 V 的电压表和 0～3 A 的电流表的读数方法相同，此量程下的精确度分别是 0.1 V 和 0.1 A，看清楚指针的实际位置，读到小数点后面两位．(2)对于 0～15 V 量程的电压表，精确度是 0.5 V，在读数时只要求读到小数点后面一位，即读到 0.1 V.(3)对于 0～0.6 A 量程的电流表，精确度是 0.02 A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读...
