高中物理 探究感应电流产生的条件学案 新人教版必修3

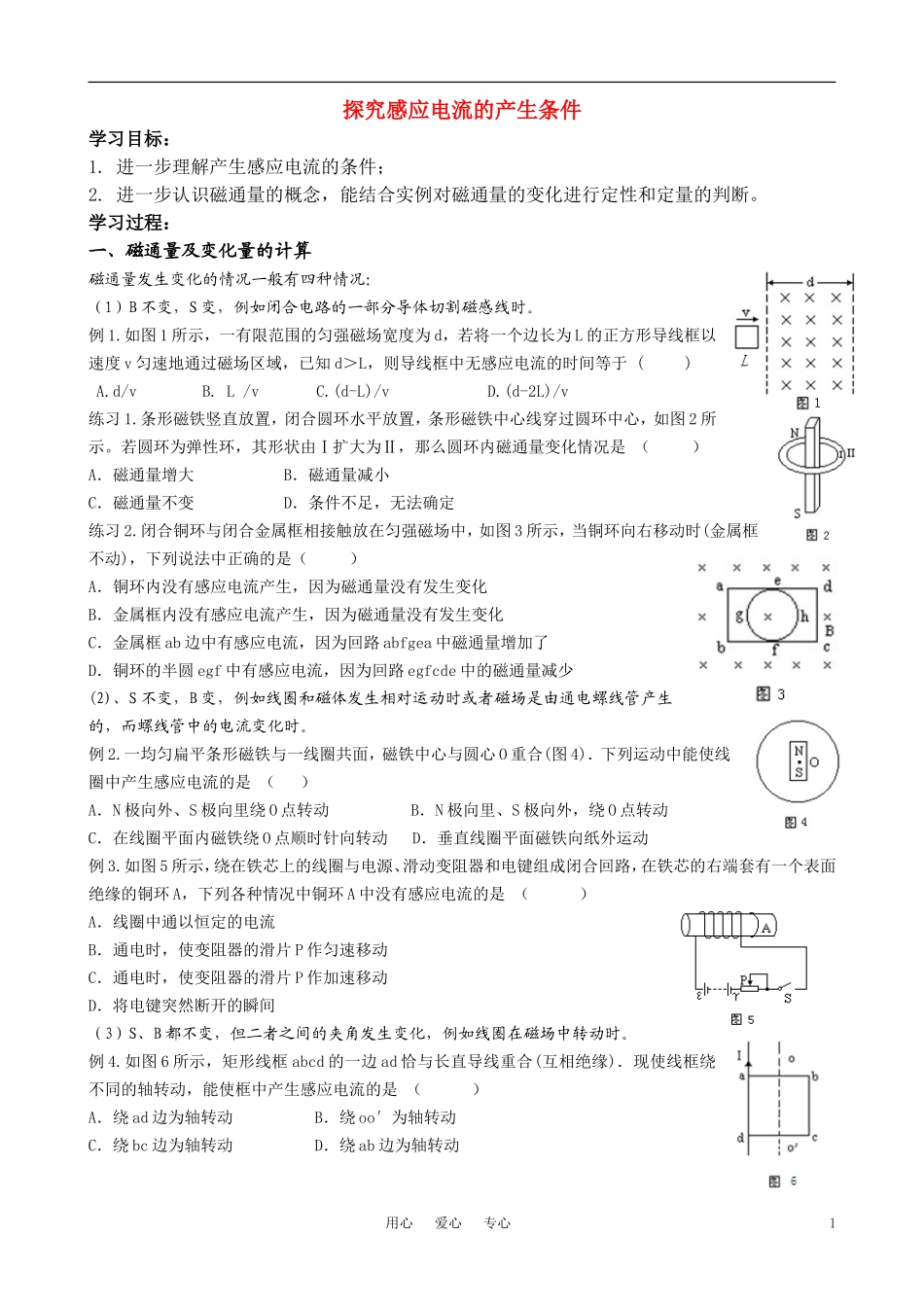

高中物理 探究感应电流产生的条件学案 新人教版必修3_第1页
1/2
高中物理 探究感应电流产生的条件学案 新人教版必修3_第2页
2/2
探究感应电流的产生条件 学习目标:1. 进一步理解产生感应电流的条件;2. 进一步认识磁通量的概念,能结合实例对磁通量的变化进行定性和定量的判断。学习过程:一、磁通量及变化量的计算磁通量发生变化的情况一般有四种情况:(1)B 不变,S 变,例如闭合电路的一部分导体切割磁感线时。例 1.如图 1 所示,一有限范围的匀强磁场宽度为 d,若将一个边长为 L 的正方形导线框以速度 v 匀速地通过磁场区域,已知 d>L,则导线框中无感应电流的时间等于 ( ) A.d/v B. L /v C.(d-L)/v D.(d-2L)/v练习 1.条形磁铁竖直放置,闭合圆环水平放置,条形磁铁中心线穿过圆环中心,如图 2 所示。若圆环为弹性环,其形状由Ⅰ扩大为Ⅱ,那么圆环内磁通量变化情况是 ( )A.磁通量增大 B.磁通量减小C.磁通量不变 D.条件不足,无法确定练习 2.闭合铜环与闭合金属框相接触放在匀强磁场中,如图 3 所示,当铜环向右移动时(金属框不动),下列说法中正确的是( )A.铜环内没有感应电流产生,因为磁通量没有发生变化B.金属框内没有感应电流产生,因为磁通量没有发生变化C.金属框 ab 边中有感应电流,因为回路 abfgea 中磁通量增加了D.铜环的半圆 egf 中有感应电流,因为回路 egfcde 中的磁通量减少(2)、S 不变,B 变,例如线圈和磁体发生相对运动时或者磁场是由通电螺线管产生的,而螺线管中的电流变化时。例 2.一均匀扁平条形磁铁与一线圈共面,磁铁中心与圆心 O 重合(图 4).下列运动中能使线圈中产生感应电流的是 ( )A.N 极向外、S 极向里绕 O 点转动 B.N 极向里、S 极向外,绕 O 点转动C.在线圈平面内磁铁绕 O 点顺时针向转动 D.垂直线圈平面磁铁向纸外运动例 3.如图 5 所示,绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路,在铁芯的右端套有一个表面绝缘的铜环 A,下列各种情况中铜环 A 中没有感应电流的是 ( )A.线圈中通以恒定的电流B.通电时,使变阻器的滑片 P 作匀速移动C.通电时,使变阻器的滑片 P 作加速移动D.将电键突然断开的瞬间(3)S、B 都不变,但二者之间的夹角发生变化,例如线圈在磁场中转动时。例 4.如图 6 所示,矩形线框 abcd 的一边 ad 恰与长直导线重合(互相绝缘).现使线框绕不同的轴转动,能使框中产生感应电流的是 ( )A.绕 ad 边为轴转动 B.绕 oo′为轴转动C.绕 bc 边为轴转动 D.绕 ab 边为轴转动用心 爱心...
