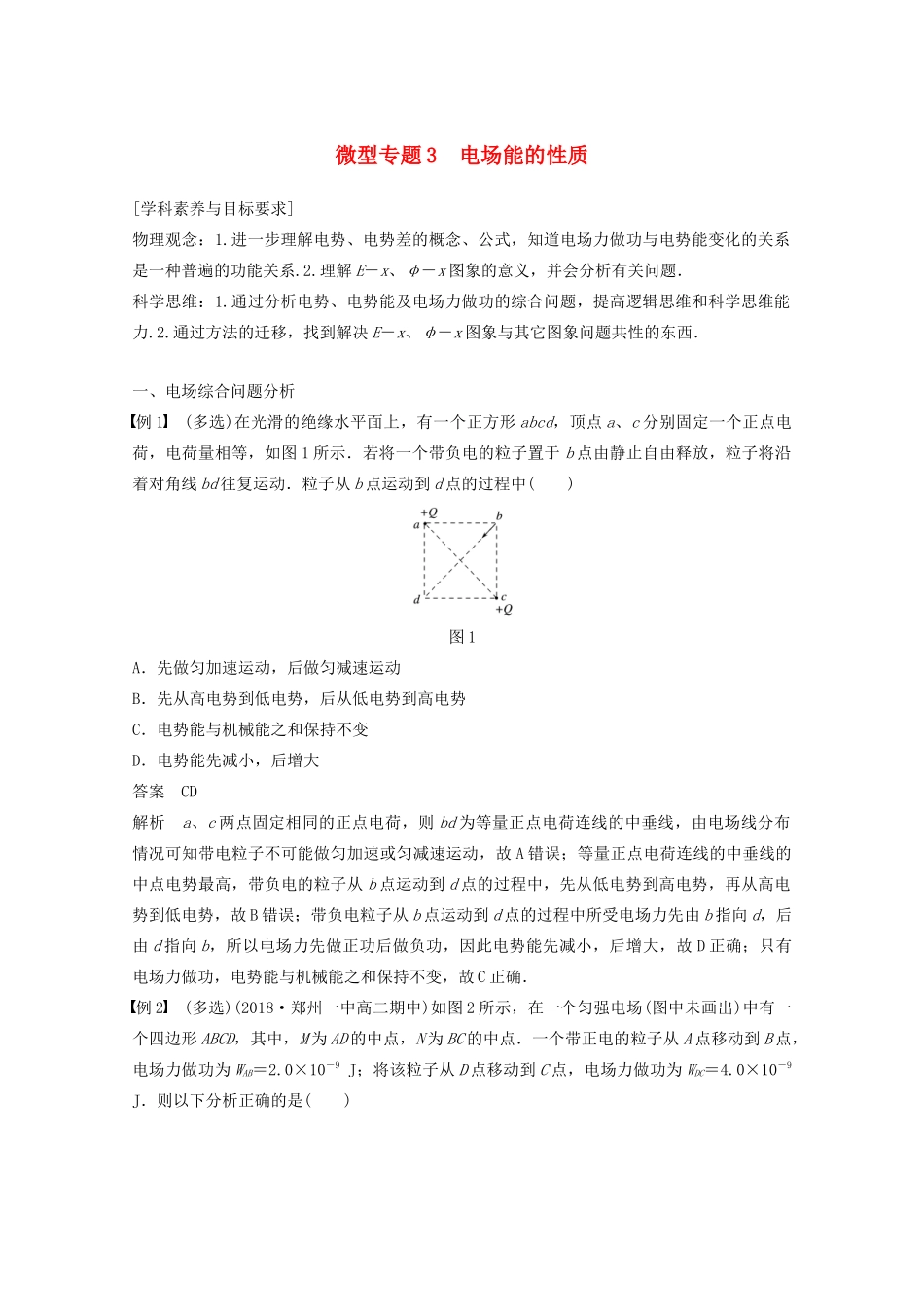

微型专题 3 电场能的性质[学科素养与目标要求] 物理观念：1
进一步理解电势、电势差的概念、公式，知道电场力做功与电势能变化的关系是一种普遍的功能关系
理解 E－x、φ－x 图象的意义，并会分析有关问题．科学思维：1
通过分析电势、电势能及电场力做功的综合问题，提高逻辑思维和科学思维能力
通过方法的迁移，找到解决 E－x、φ－x 图象与其它图象问题共性的东西．一、电场综合问题分析例 1 (多选)在光滑的绝缘水平面上，有一个正方形 abcd，顶点 a、c 分别固定一个正点电荷，电荷量相等，如图 1 所示．若将一个带负电的粒子置于 b 点由静止自由释放，粒子将沿着对角线 bd 往复运动．粒子从 b 点运动到 d 点的过程中( )图 1A．先做匀加速运动，后做匀减速运动B．先从高电势到低电势，后从低电势到高电势C．电势能与机械能之和保持不变D．电势能先减小，后增大答案 CD解析 a、c 两点固定相同的正点电荷，则 bd 为等量正点电荷连线的中垂线，由电场线分布情况可知带电粒子不可能做匀加速或匀减速运动，故 A 错误；等量正点电荷连线的中垂线的中点电势最高，带负电的粒子从 b 点运动到 d 点的过程中，先从低电势到高电势，再从高电势到低电势，故 B 错误；带负电粒子从 b 点运动到 d 点的过程中所受电场力先由 b 指向 d，后由 d 指向 b，所以电场力先做正功后做负功，因此电势能先减小，后增大，故 D 正确；只有电场力做功，电势能与机械能之和保持不变，故 C 正确．例 2 (多选)(2018·郑州一中高二期中)如图 2 所示，在一个匀强电场(图中未画出)中有一个四边形 ABCD，其中，M 为 AD 的中点，N 为 BC 的中点．一个带正电的粒子从 A 点移动到 B 点，电场力做功为 WAB＝2
0×10－9 J；将该粒子从 D 点移动到 C 点，电场力做功为 WDC＝
