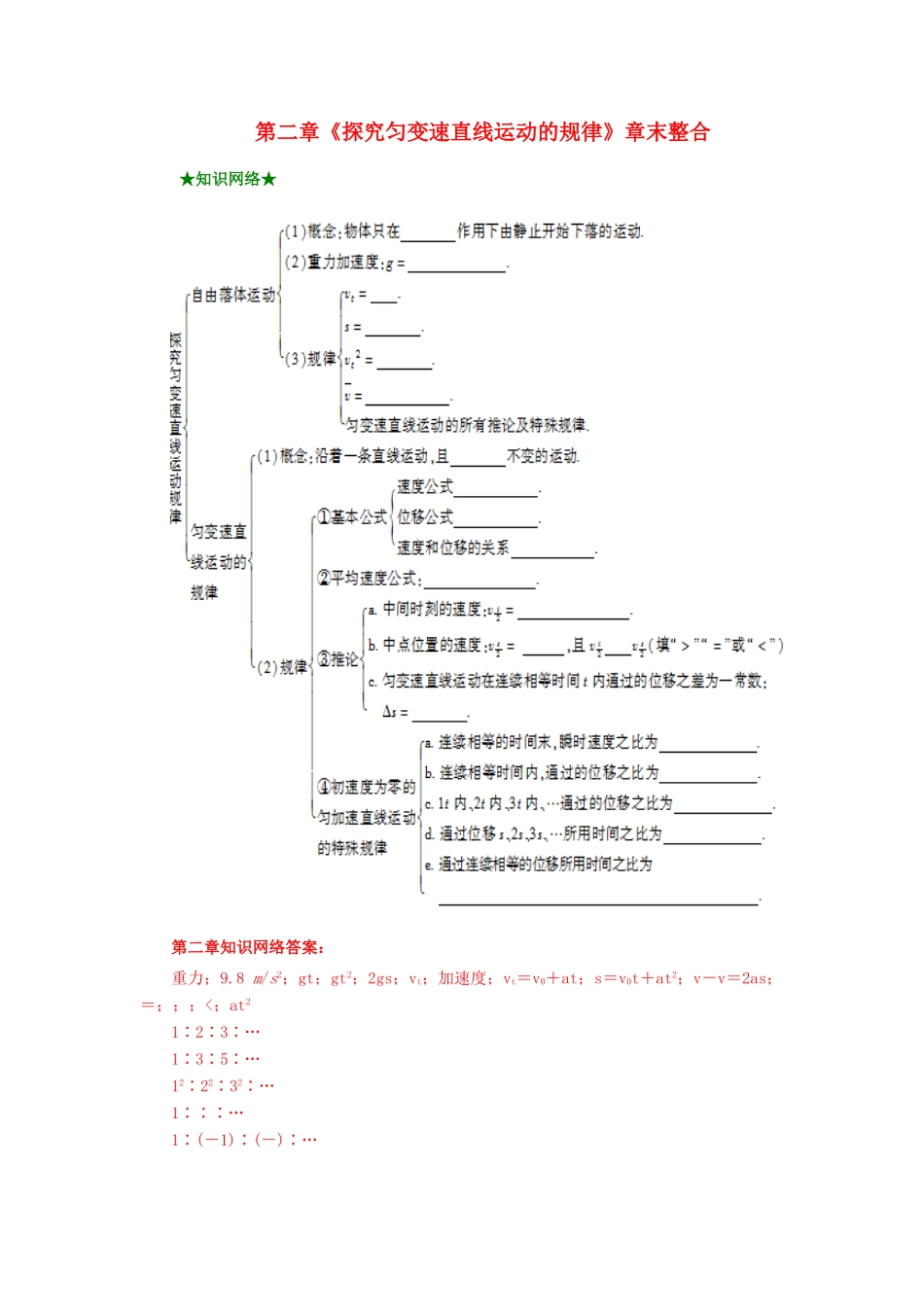

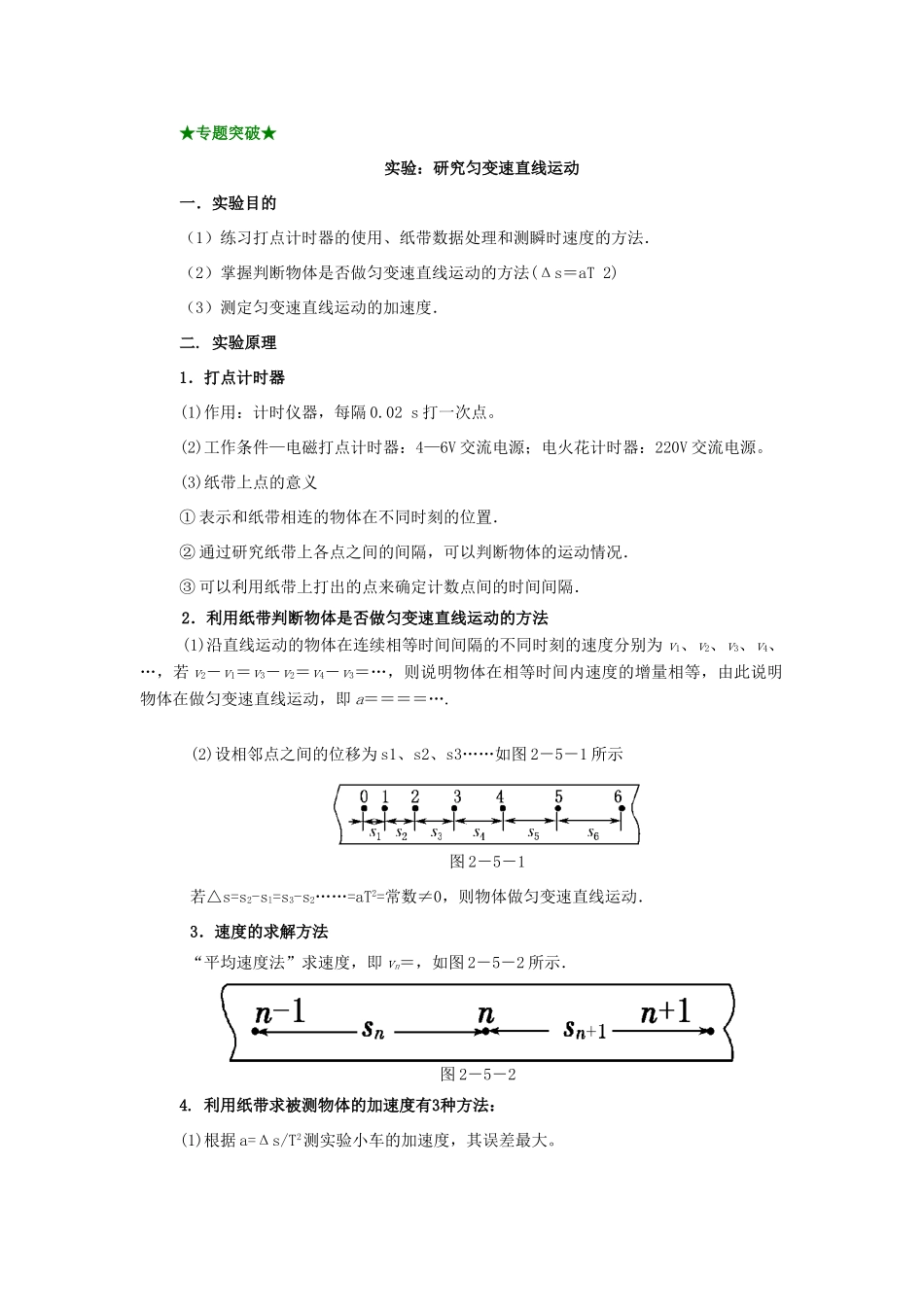

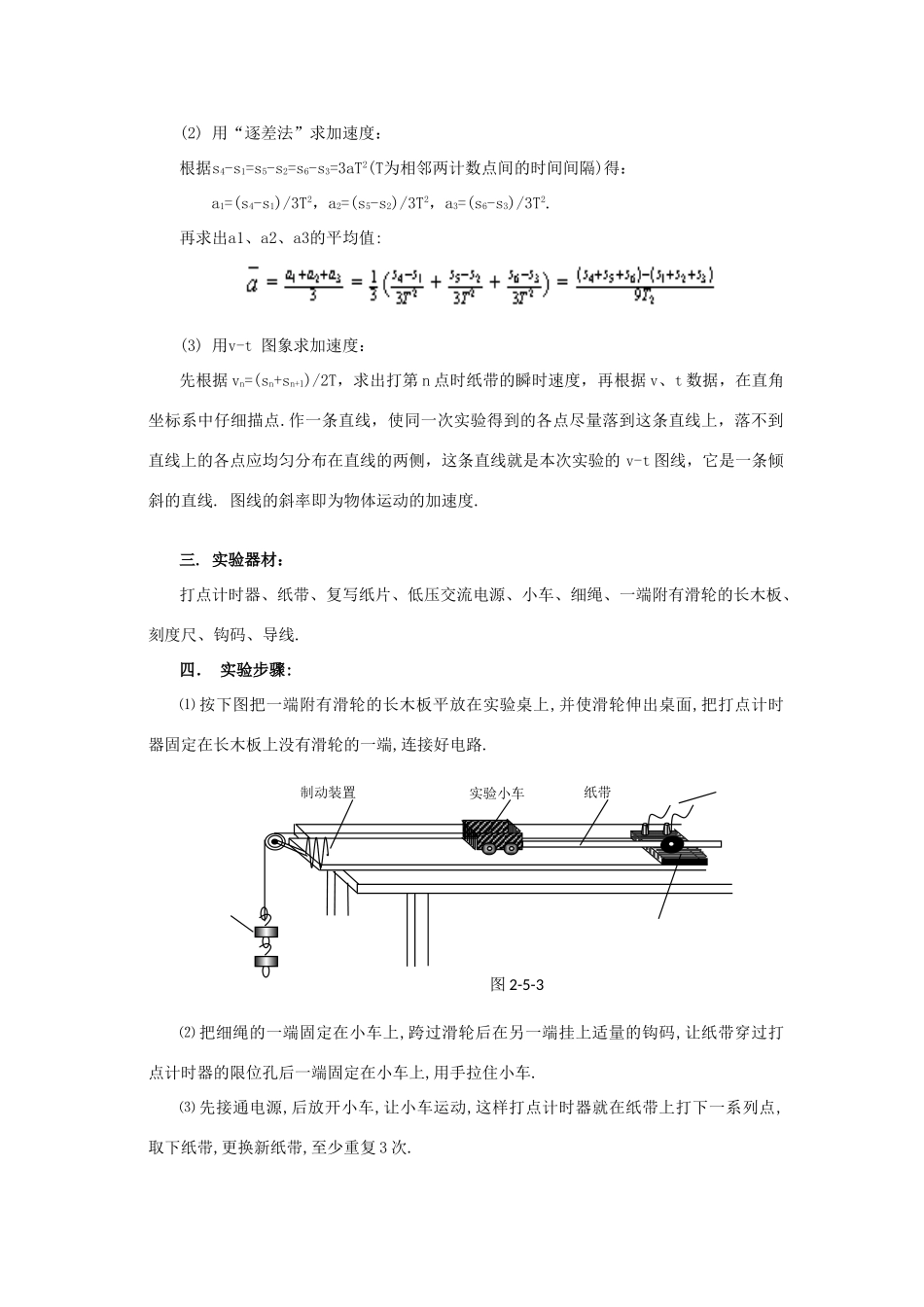

第二章《探究匀变速直线运动的规律》章末整合★知识网络★第二章知识网络答案：重力；9.8 m/s2；gt；gt2；2gs；vt；加速度；vt＝v0＋at；s＝v0t＋at2；v－v＝2as；＝；；；<；at21∶2∶3∶…1∶3∶5∶…12∶22∶32∶…1∶∶∶…1∶(－1)∶(－)∶…★专题突破★实验：研究匀变速直线运动一．实验目的（1）练习打点计时器的使用、纸带数据处理和测瞬时速度的方法．（2）掌握判断物体是否做匀变速直线运动的方法(Δs＝aT 2)（3）测定匀变速直线运动的加速度．二. 实验原理1．打点计时器(1)作用：计时仪器，每隔 0.02 s 打一次点。(2)工作条件—电磁打点计时器：4—6V 交流电源；电火花计时器：220V 交流电源。(3)纸带上点的意义① 表示和纸带相连的物体在不同时刻的位置．② 通过研究纸带上各点之间的间隔，可以判断物体的运动情况．③ 可以利用纸带上打出的点来确定计数点间的时间间隔．2．利用纸带判断物体是否做匀变速直线运动的方法(1)沿直线运动的物体在连续相等时间间隔的不同时刻的速度分别为 v1、v2、v3、v4、…，若 v2－v1＝v3－v2＝v4－v3＝…，则说明物体在相等时间内速度的增量相等，由此说明物体在做匀变速直线运动，即 a＝＝＝＝….(2)设相邻点之间的位移为 s1、s2、s3……如图 2－5－1 所示图 2－5－1若△s=s2-sl=s3-s2……=aT2=常数≠0，则物体做匀变速直线运动．3．速度的求解方法 “平均速度法”求速度，即 vn＝，如图 2－5－2 所示．图 2－5－24. 利用纸带求被测物体的加速度有3种方法： (1)根据 a=Δs/T2测实验小车的加速度，其误差最大。(2) 用“逐差法”求加速度：根据s4-s1=s5-s2=s6-s3=3aT2(T为相邻两计数点间的时间间隔)得：a1=(s4-s1)/3T2，a2=(s5-s2)/3T2，a3=(s6-s3)/3T2.再求出a1、a2、a3的平均值:(3) 用v-t 图象求加速度：先根据 vn=(sn+sn+1)/2T，求出打第 n 点时纸带的瞬时速度，再根据 v、t 数据，在直角坐标系中仔细描点.作一条直线，使同一次实验得到的各点尽量落到这条直线上，落不到直线上的各点应均匀分布在直线的两侧，这条直线就是本次实验的 v-t 图线，它是一条倾斜的直线. 图线的斜率即为物体运动的加速度.三. 实验器材：打点计时器、纸带、复写纸片、低压交流电源、小车、细绳、一端附有滑轮的长木板、刻度尺、钩码、导线.四． 实验步骤:⑴ 按下图把一端附有滑轮的长木板平放在实验桌上,并使滑轮伸出桌面,把打点计时器固定在长木板上没有滑轮的一端,连接好电路....
