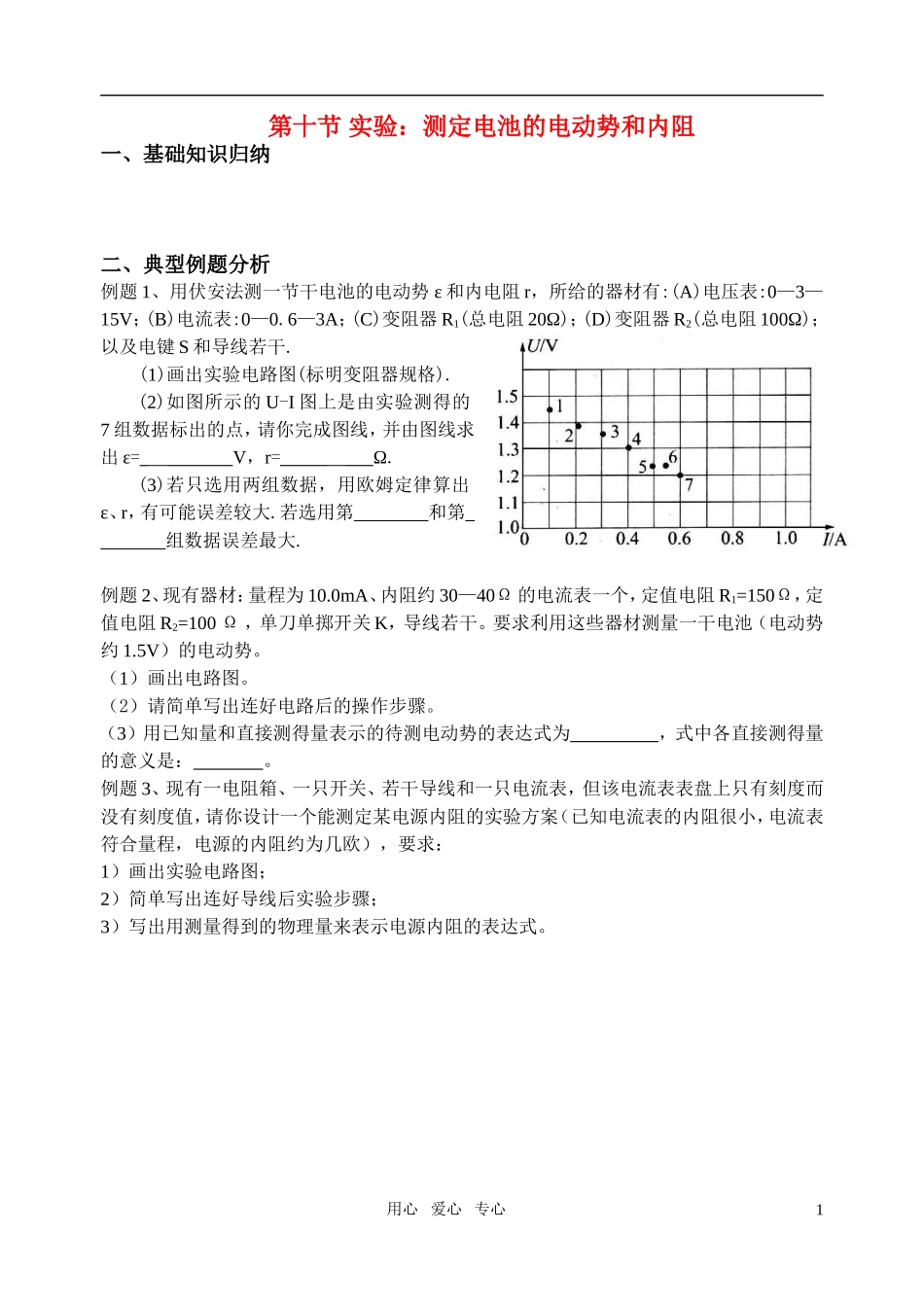

第十节 实验：测定电池的电动势和内阻一、基础知识归纳二、典型例题分析例题 1、用伏安法测一节干电池的电动势 ε 和内电阻 r，所给的器材有:(A)电压表:0—3—15V；(B)电流表:0—0.6—3A；(C)变阻器 R1(总电阻 20Ω)；(D)变阻器 R2(总电阻 100Ω)；以及电键 S 和导线若干.(1)画出实验电路图(标明变阻器规格).(2)如图所示的 U-I 图上是由实验测得的7 组数据标出的点，请你完成图线，并由图线求出 ε=_ _______ V，r=_____ ___ Ω.(3)若只选用两组数据，用欧姆定律算出ε、r，有可能误差较大.若选用第________和第________组数据误差最大.例题 2、现有器材：量程为 10.0mA、内阻约 30—40Ω 的电流表一个，定值电阻 R1=150Ω，定值电阻 R2=100 Ω ，单刀单掷开关 K，导线若干。要求利用这些器材测量一干电池（电动势约 1.5V）的电动势。（1）画出电路图。（2）请简单写出连好电路后的操作步骤。（3）用已知量和直接测得量表示的待测电动势的表达式为 ，式中各直接测得量的意义是： 。例题 3、现有一电阻箱、一只开关、若干导线和一只电流表，但该电流表表盘上只有刻度而没有刻度值，请你设计一个能测定某电源内阻的实验方案（已知电流表的内阻很小，电流表符合量程，电源的内阻约为几欧），要求：1）画出实验电路图；2）简单写出连好导线后实验步骤；3）写出用测量得到的物理量来表示电源内阻的表达式。用心 爱心 专心1
