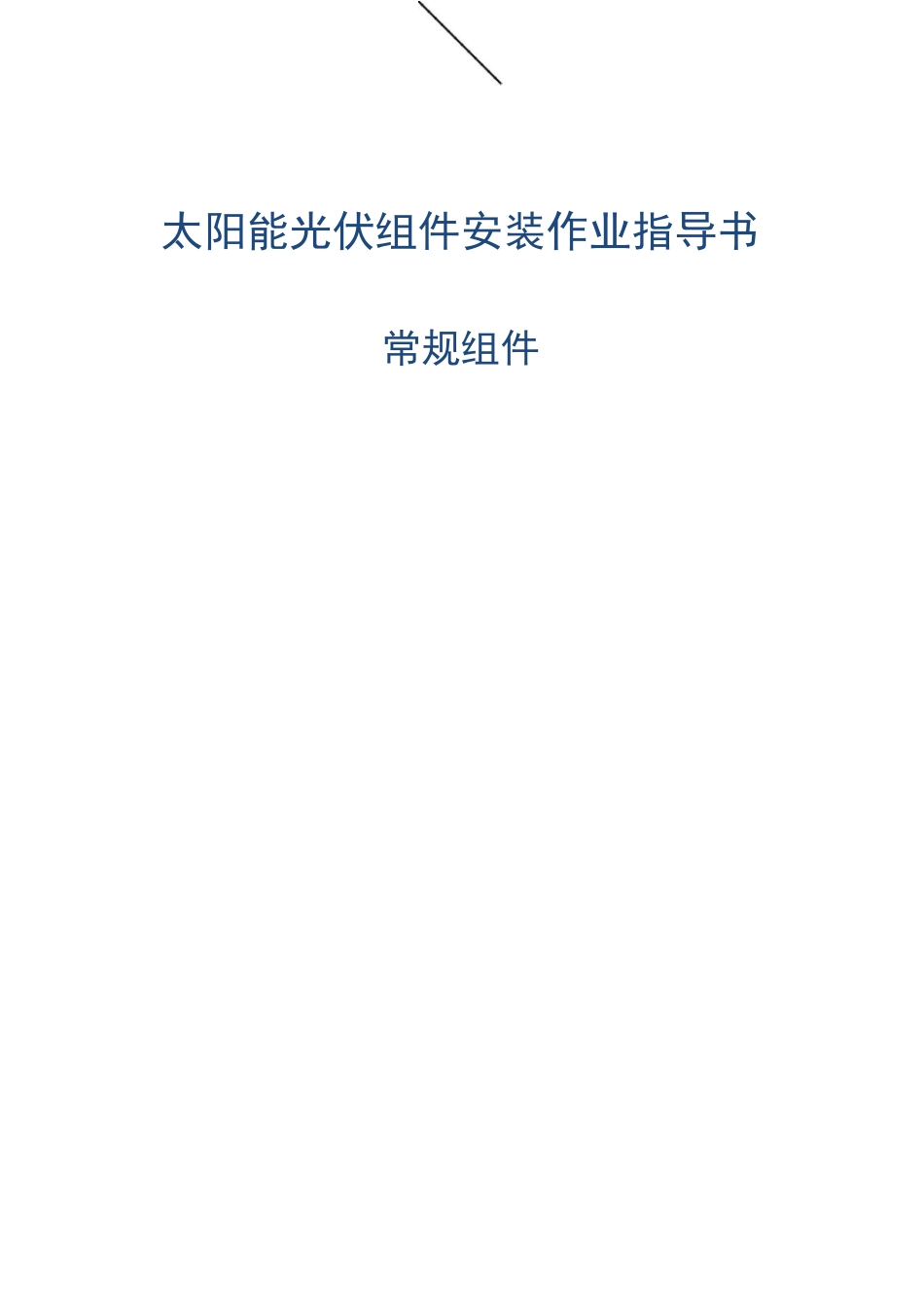

光伏组件作业指导书

太阳能光伏组件安装作业指导书常规组件目录1介绍 3.2法规和条例 3.3一般信息 3.3.1 组件识别 33.2 常规安全 43.3 电性能安全 43.4 操作安全 53.5 防火安全 54安装条件 6.4.1安装地点和工作环境 64.2倾角的选择 75机械安装 7.5.1 常规要求 75.2 安装方式 86电气安装 126.1电气性能 126.2电缆线和连线 136.3 连接器 136.4 旁路二极管 147接地 147.1使用接地夹具接地 147.2使用未被使用的安装孔接地 157.3其他的第三方接地装置 168操作和维护 168.1 清洗 168.2组件的外观检查 178.3连接器和线缆的检查 171 介绍本安装手册包含有重要的电气和机械安装信息,在您安装组件前，请首先了解这些信息。此外,手册中还包含了一些其他的您必须熟悉的安全信息。2 法规和条例光伏组件的机械安装和电气安装应该参照相应的法规,包括电气法，建筑法和电力连接要求。这些条例随着安装地点的不同而不同,例如建筑屋顶安装，车载应用等。要求也可能随着安装系统电压,使用直流或者交流的不同而不同。具体条款请联系当地的权威机构。3 一般信息3。1 组件识别每块组件上都贴有 3 种标签,提供如下的信息1.铭牌：描述了产品类型,在测试条件下的标准额定功率、额定电流、额定电压、开路电压、短路电流,认证标示,最大系统电压等信息。2。电流分档标贴：根据组件的最佳工作电流值对组件进行分档，然后根据分档结果，在组件上附有标识3.序列号:每个组件都有一个独特的序列号。这个序列号是组件在层压前就放入的.此外,你可以找到一个相同的序列号在组件铭牌之上或旁边。pIV1。铝合金边框5.背板9.电缆线13。漏水孔2.光伏钢化玻璃6。硅胶10。连接器14。电池片3。封装 EVA7.接线盒11.安装孔4。电池片8。铭牌12。接地孔图 1,组件剖面结构及部件说明3・2 常规安全组件设计符合国际 IEC61215 和 IEC61730 标准，其应用等级评级为 A 类：组件可用于公众可能接触的、大于直流 50V 或 240W 以上的系统。并且组件通过了 IEC61730-1 和 IEC61730—2 两部分，组件满足安全 II 类的要求。当组件安装在屋顶上应用时，需要考虑最终结构的整体防火等级•同时，亦需要考虑后期的整体维护•屋顶的光伏系统只能被安装在经过建设专家或工程师评估，有正式的完整结构分析结果，并被证实能够承受额外的系统支架压力，包括光伏组件自身重量。为了您的安全，请不要在没有安全防护措施的情况下在屋顶上工作，防护措施包括但不限于摔落保护，梯...
