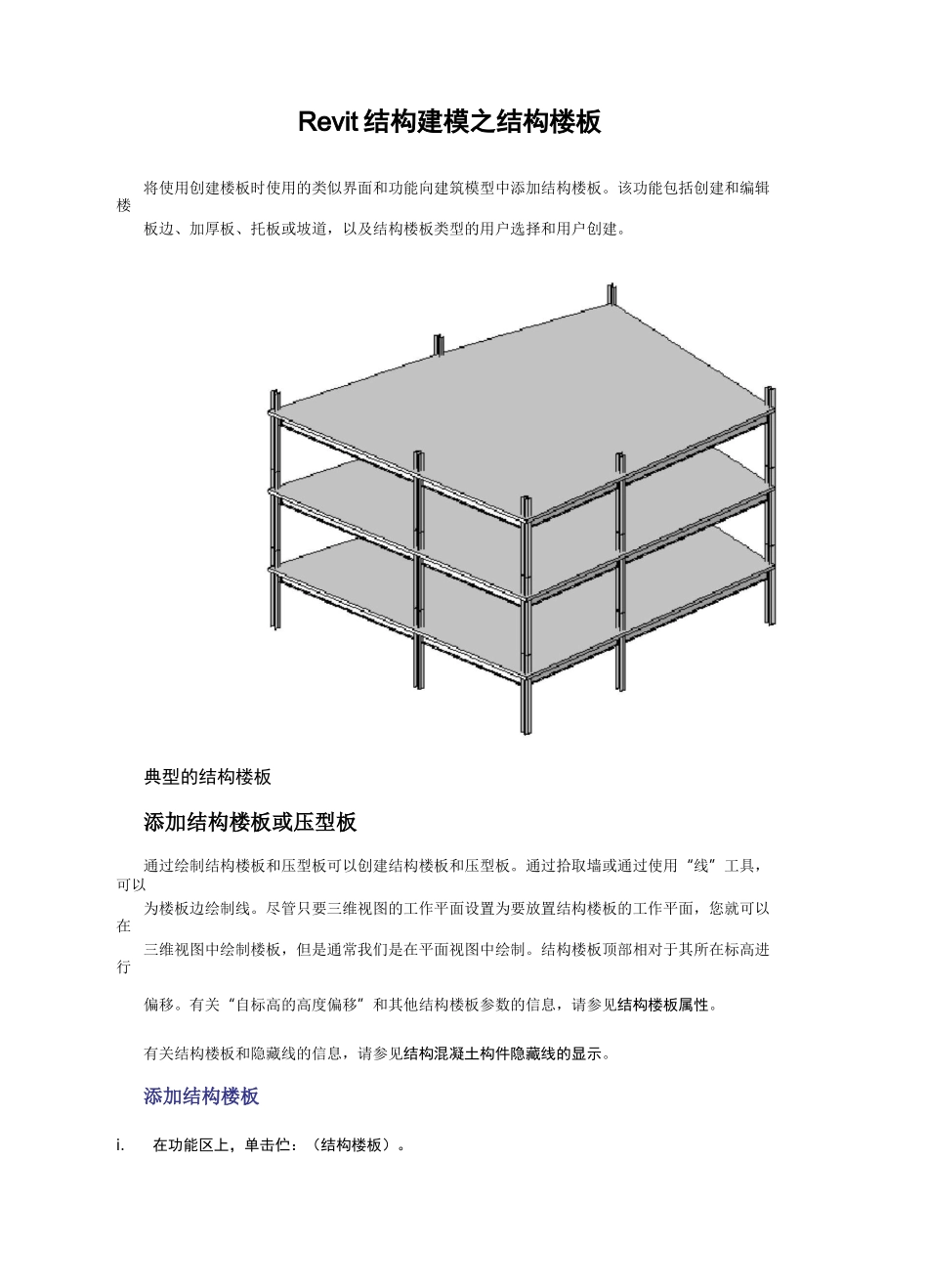

Revit 结构建模之结构楼板将使用创建楼板时使用的类似界面和功能向建筑模型中添加结构楼板
该功能包括创建和编辑楼板边、加厚板、托板或坡道,以及结构楼板类型的用户选择和用户创建
典型的结构楼板添加结构楼板或压型板通过绘制结构楼板和压型板可以创建结构楼板和压型板
通过拾取墙或通过使用“线”工具,可以为楼板边绘制线
尽管只要三维视图的工作平面设置为要放置结构楼板的工作平面,您就可以在三维视图中绘制楼板,但是通常我们是在平面视图中绘制
结构楼板顶部相对于其所在标高进行偏移
有关“自标高的高度偏移”和其他结构楼板参数的信息,请参见结构楼板属性
有关结构楼板和隐藏线的信息,请参见结构混凝土构件隐藏线的显示
添加结构楼板i

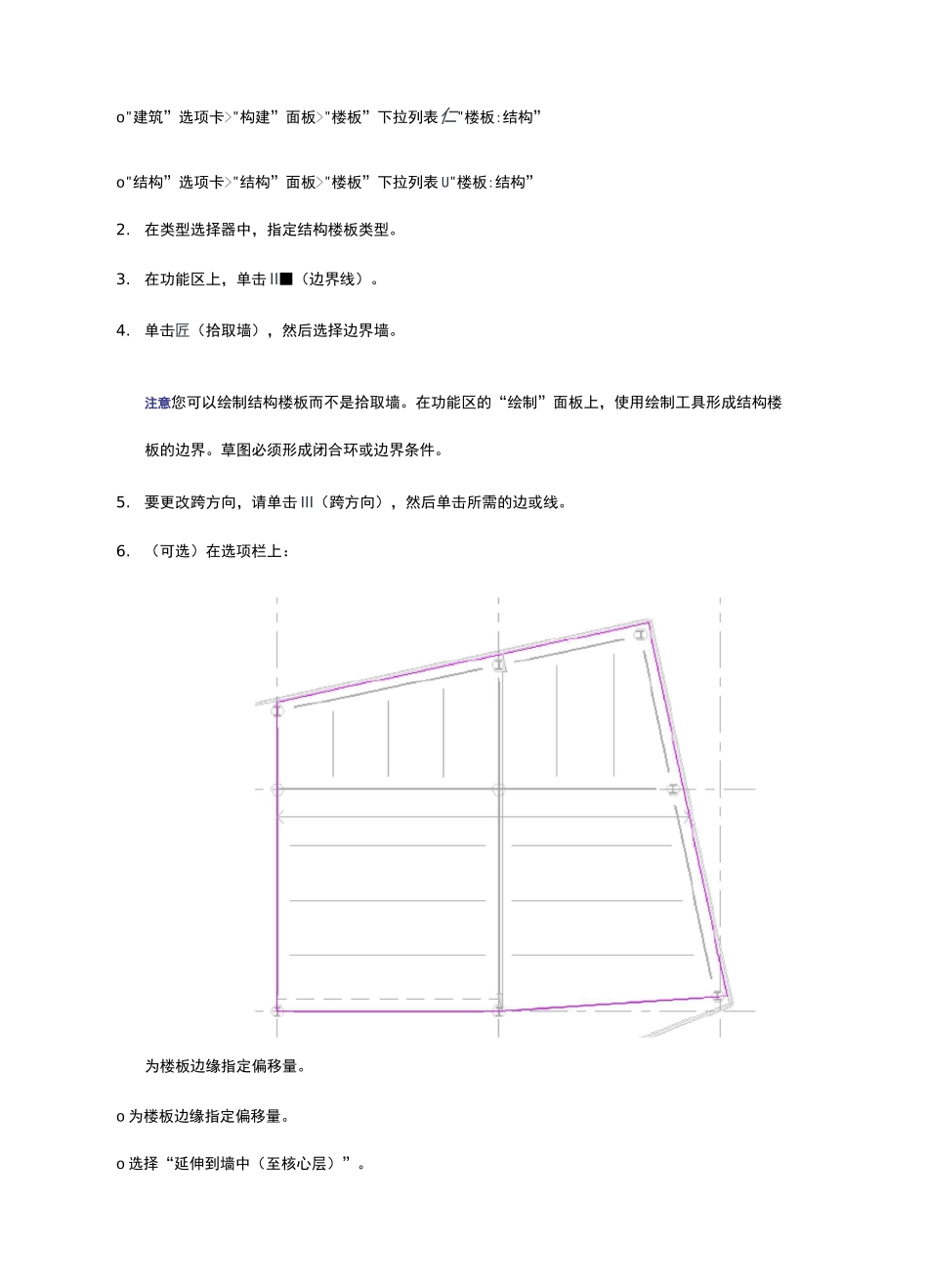

在功能区上,单击伫:(结构楼板)
o"建筑”选项卡>"构建”面板>"楼板”下拉列表仁"楼板:结构”o"结构”选项卡>"结构”面板>"楼板”下拉列表 U"楼板:结构”2
在类型选择器中,指定结构楼板类型
在功能区上,单击 II■(边界线)
单击匠(拾取墙),然后选择边界墙
注意您可以绘制结构楼板而不是拾取墙
在功能区的“绘制”面板上,使用绘制工具形成结构楼板的边界
草图必须形成闭合环或边界条件
要更改跨方向,请单击 III(跨方向),然后单击所需的边或线
(可选)在选项栏上:为楼板边缘指定偏移量
o 为楼板边缘指定偏移量
o 选择“延伸到墙中(至核心层)”

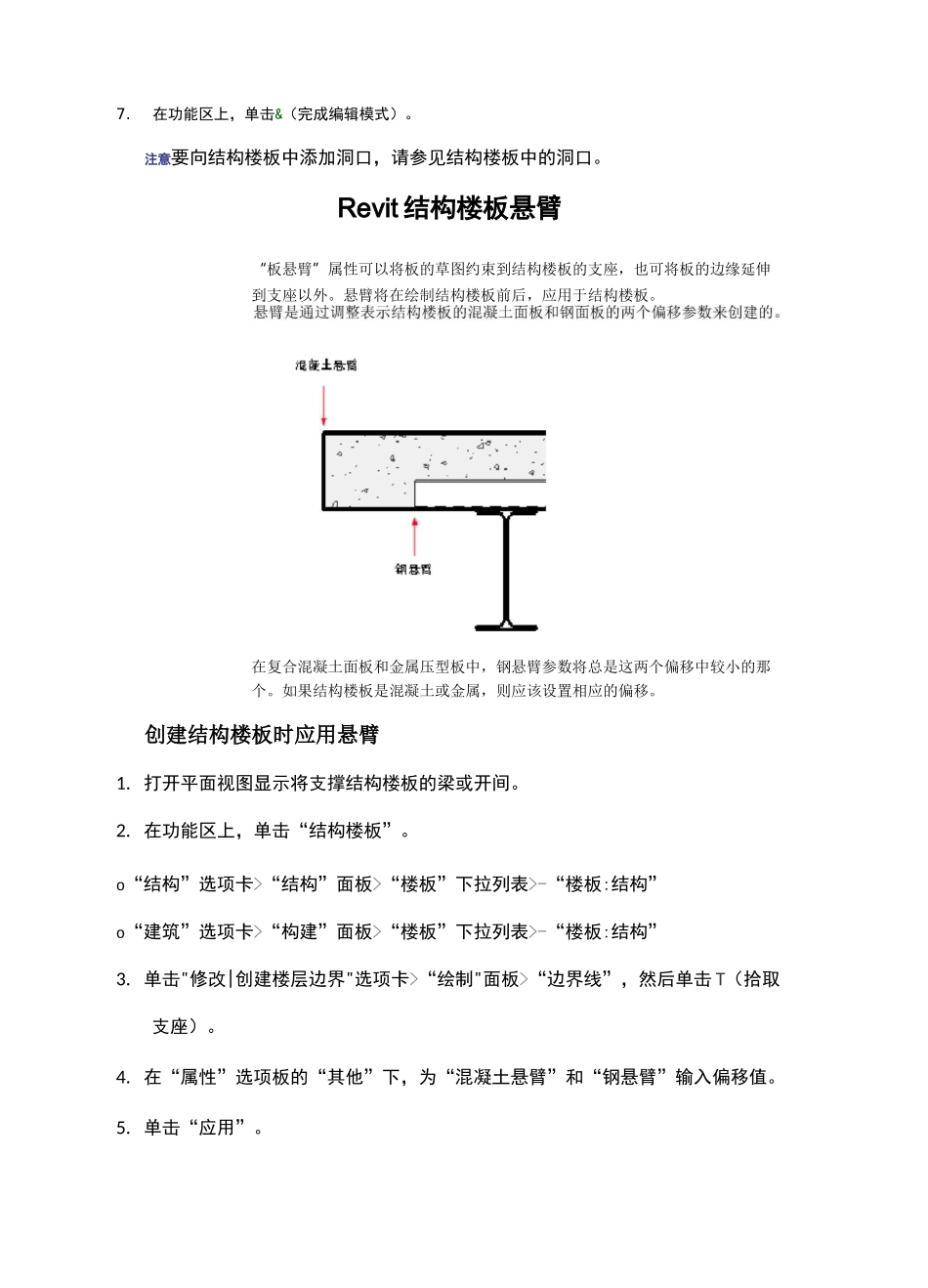

在功能区上,单击&(完成编辑模式)
注意要向结构楼板中添加洞口,请参见结构楼板中的洞口
Revit 结构楼板悬臂“板悬臂”属性可以将板的草图约束到结构楼板的支座,也可将板的边缘延伸到支座以外
悬臂将在绘制结构楼板前后,应用于结构楼板
在复合混凝土面板和金属压型板中,钢悬臂参数将总是这两个偏移中较小的那个
如果结构楼板是混凝土或金属,则应该设置相应的偏移
创建结构楼板时应用悬臂1
打开平面视图显
