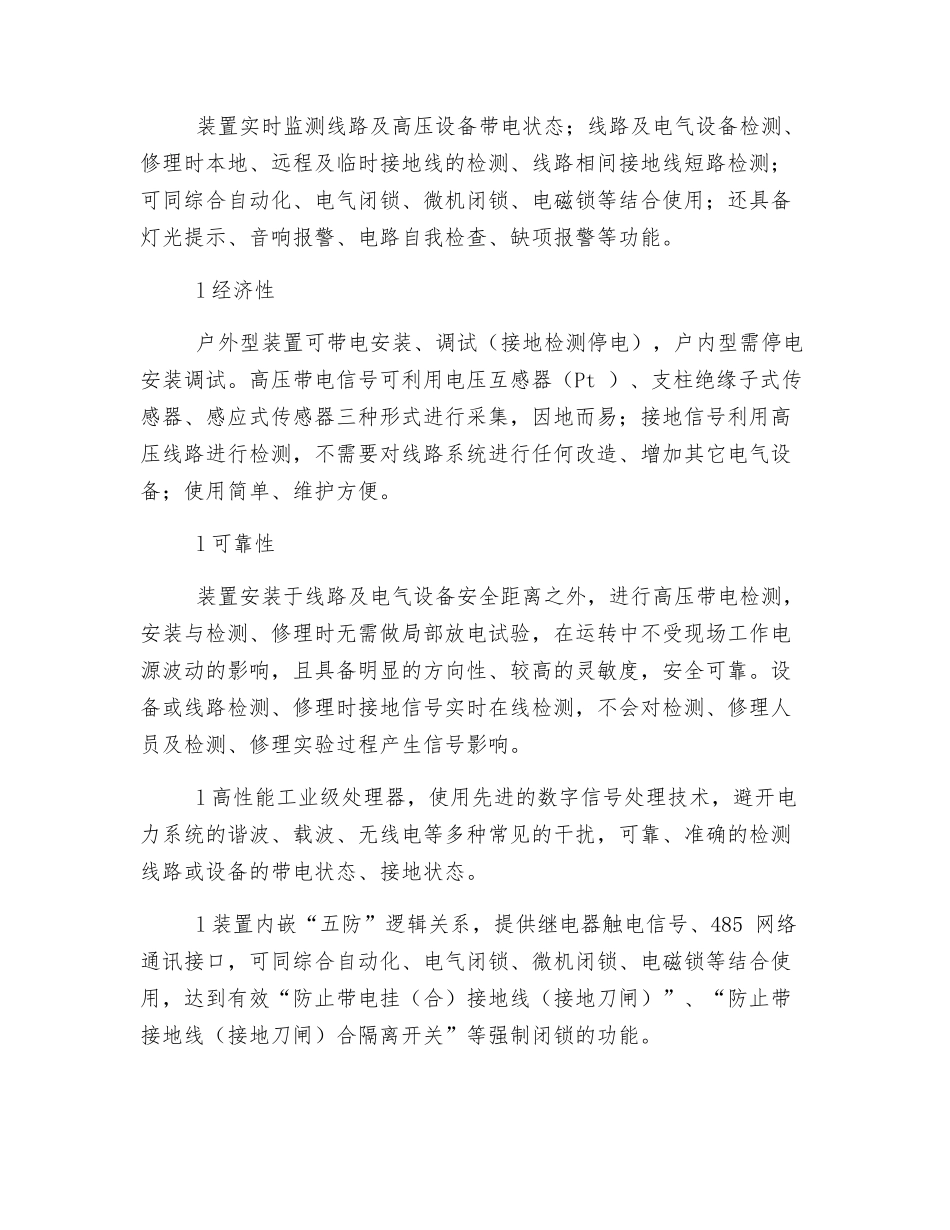

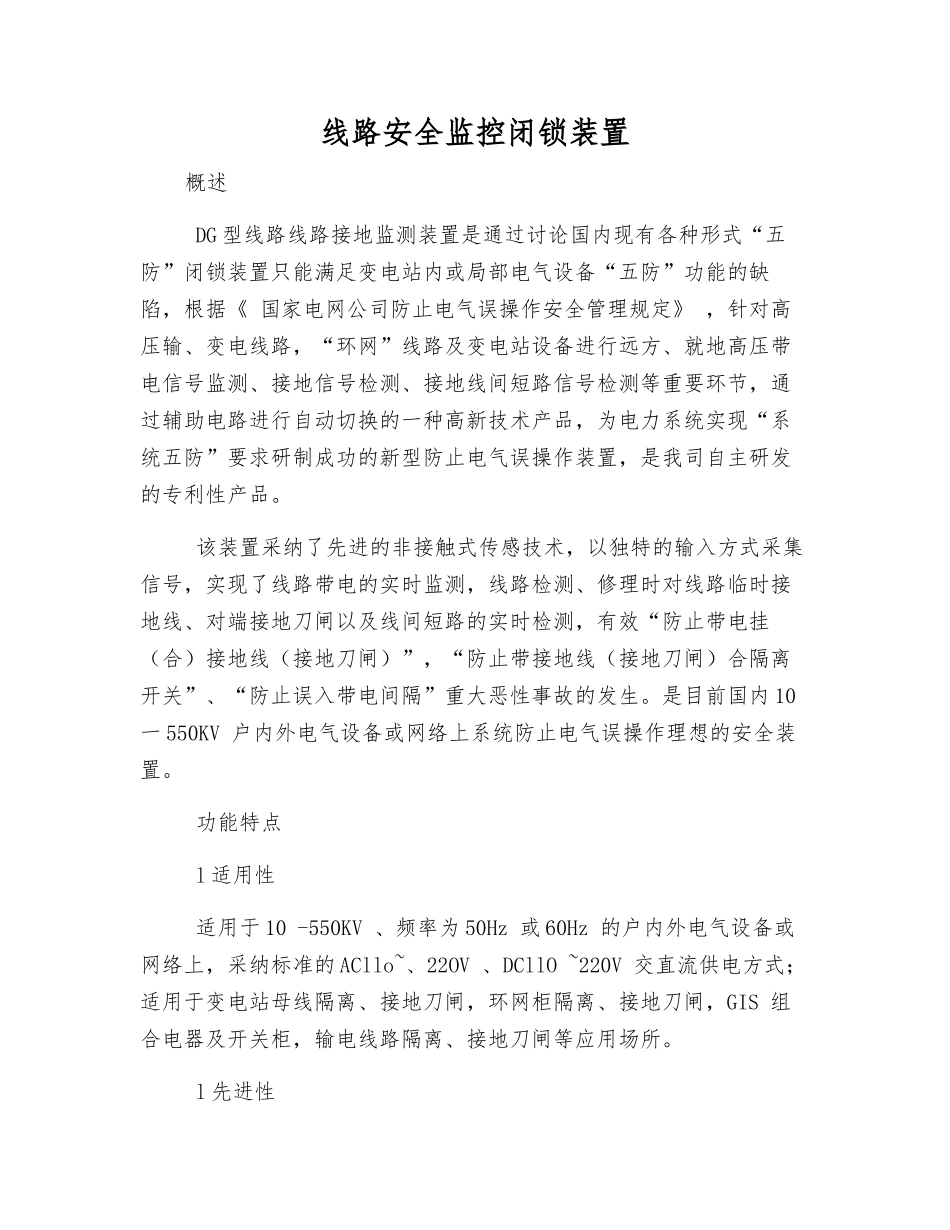

线路安全监控闭锁装置概述 DG 型线路线路接地监测装置是通过讨论国内现有各种形式“五防”闭锁装置只能满足变电站内或局部电气设备“五防”功能的缺陷，根据《 国家电网公司防止电气误操作安全管理规定》 ，针对高压输、变电线路，“环网”线路及变电站设备进行远方、就地高压带电信号监测、接地信号检测、接地线间短路信号检测等重要环节，通过辅助电路进行自动切换的一种高新技术产品，为电力系统实现“系统五防”要求研制成功的新型防止电气误操作装置，是我司自主研发的专利性产品。 该装置采纳了先进的非接触式传感技术，以独特的输入方式采集信号，实现了线路带电的实时监测，线路检测、修理时对线路临时接地线、对端接地刀闸以及线间短路的实时检测，有效“防止带电挂（合）接地线（接地刀闸）”，“防止带接地线（接地刀闸）合隔离开关”、“防止误入带电间隔”重大恶性事故的发生。是目前国内 10 一 550KV 户内外电气设备或网络上系统防止电气误操作理想的安全装置。 功能特点 l 适用性 适用于 10 -550KV 、频率为 50Hz 或 60Hz 的户内外电气设备或网络上，采纳标准的 ACllo~、22OV 、DCllO ~220V 交直流供电方式；适用于变电站母线隔离、接地刀闸，环网柜隔离、接地刀闸，GIS 组合电器及开关柜，输电线路隔离、接地刀闸等应用场所。 l 先进性 装置实时监测线路及高压设备带电状态；线路及电气设备检测、修理时本地、远程及临时接地线的检测、线路相间接地线短路检测；可同综合自动化、电气闭锁、微机闭锁、电磁锁等结合使用；还具备灯光提示、音响报警、电路自我检查、缺项报警等功能。 l 经济性 户外型装置可带电安装、调试（接地检测停电），户内型需停电安装调试。高压带电信号可利用电压互感器（Pt ）、支柱绝缘子式传感器、感应式传感器三种形式进行采集，因地而易；接地信号利用高压线路进行检测，不需要对线路系统进行任何改造、增加其它电气设备；使用简单、维护方便。 l 可靠性 装置安装于线路及电气设备安全距离之外，进行高压带电检测，安装与检测、修理时无需做局部放电试验，在运转中不受现场工作电源波动的影响，且具备明显的方向性、较高的灵敏度，安全可靠。设备或线路检测、修理时接地信号实时在线检测，不会对检测、修理人员及检测、修理实验过程产生信号影响。 l 高性能工业级处理器，使用先进的数字信号处理技术，避开电力系统的谐波、载波、无线电等多种常见的干扰，可靠、准...
