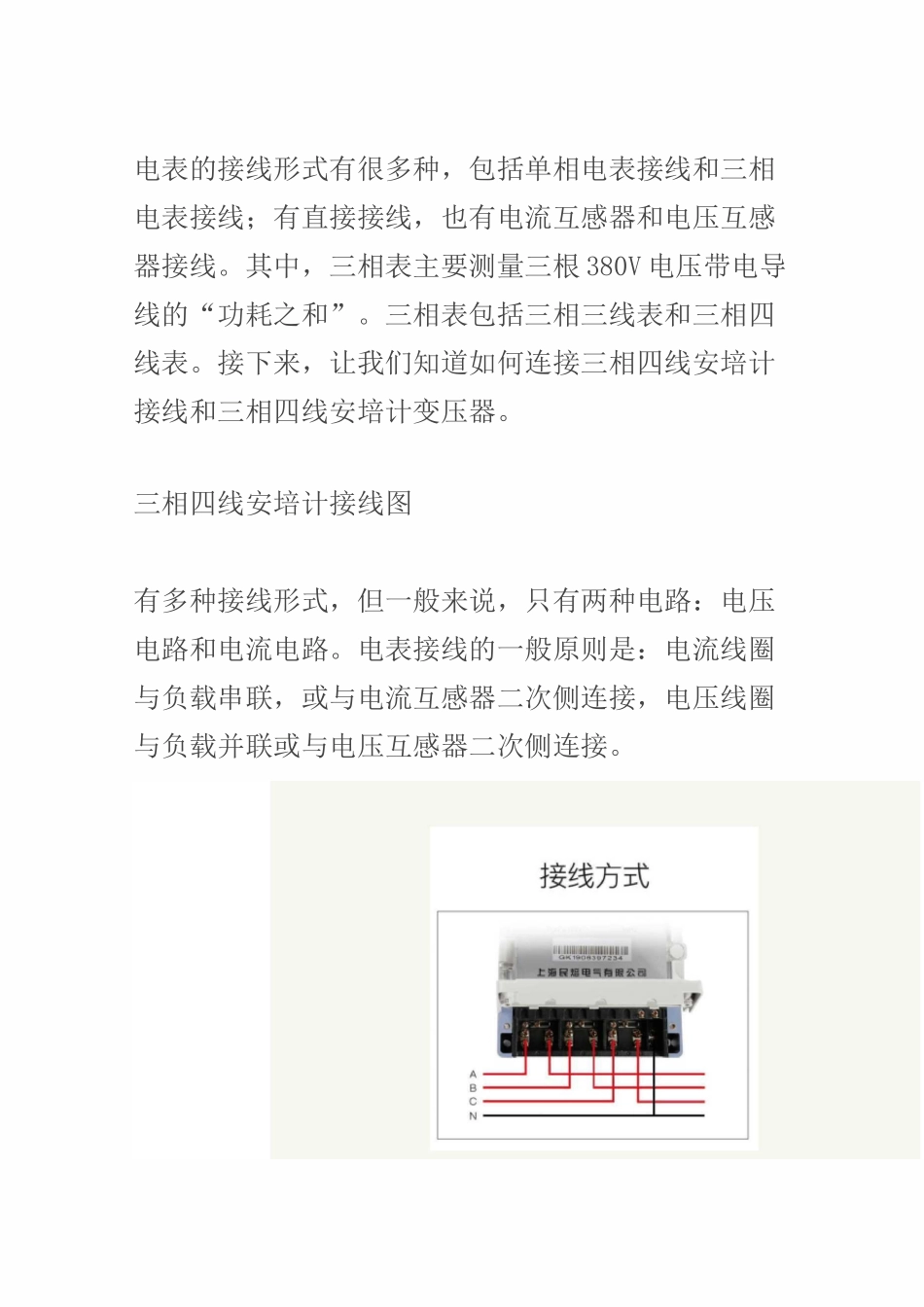

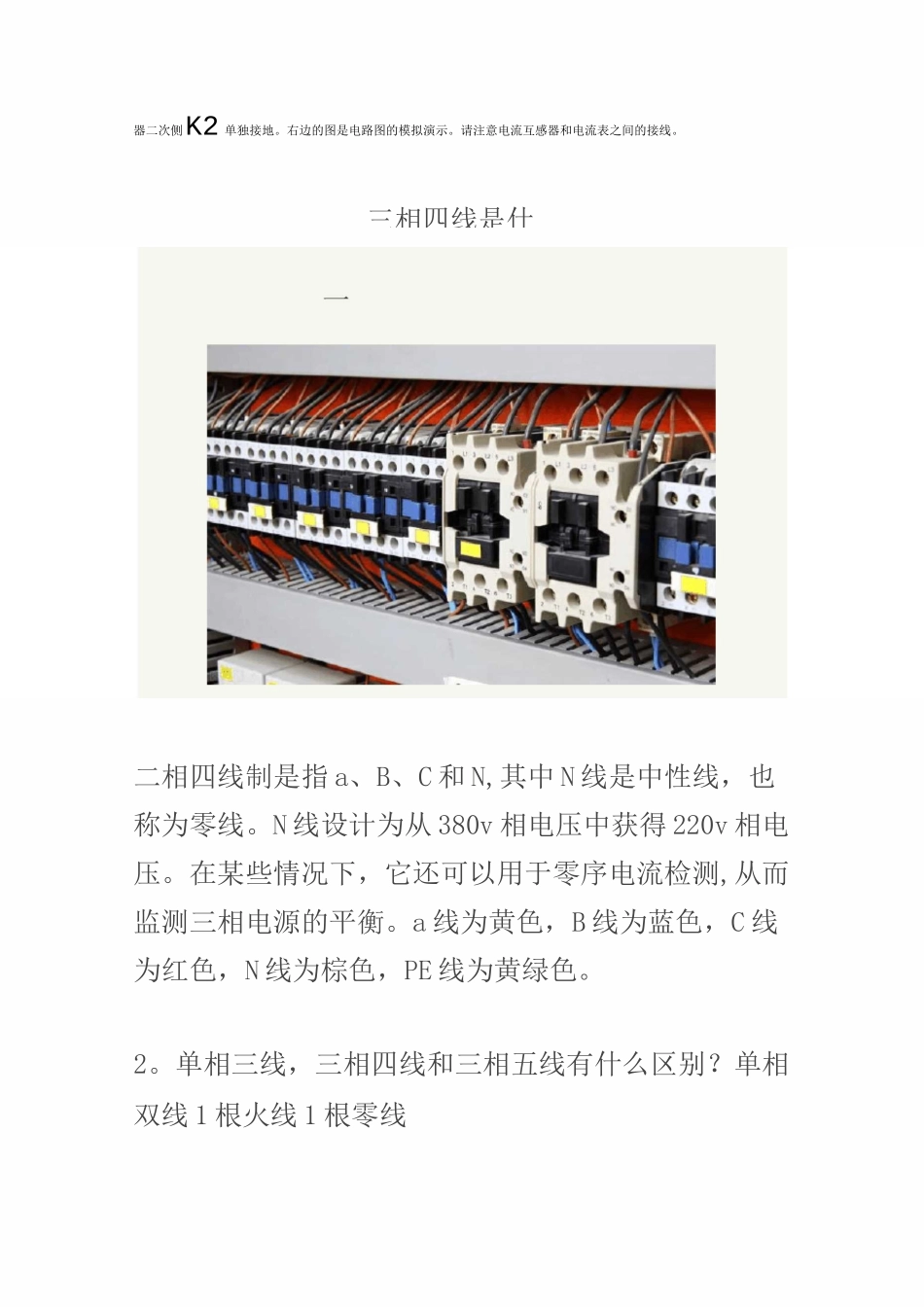

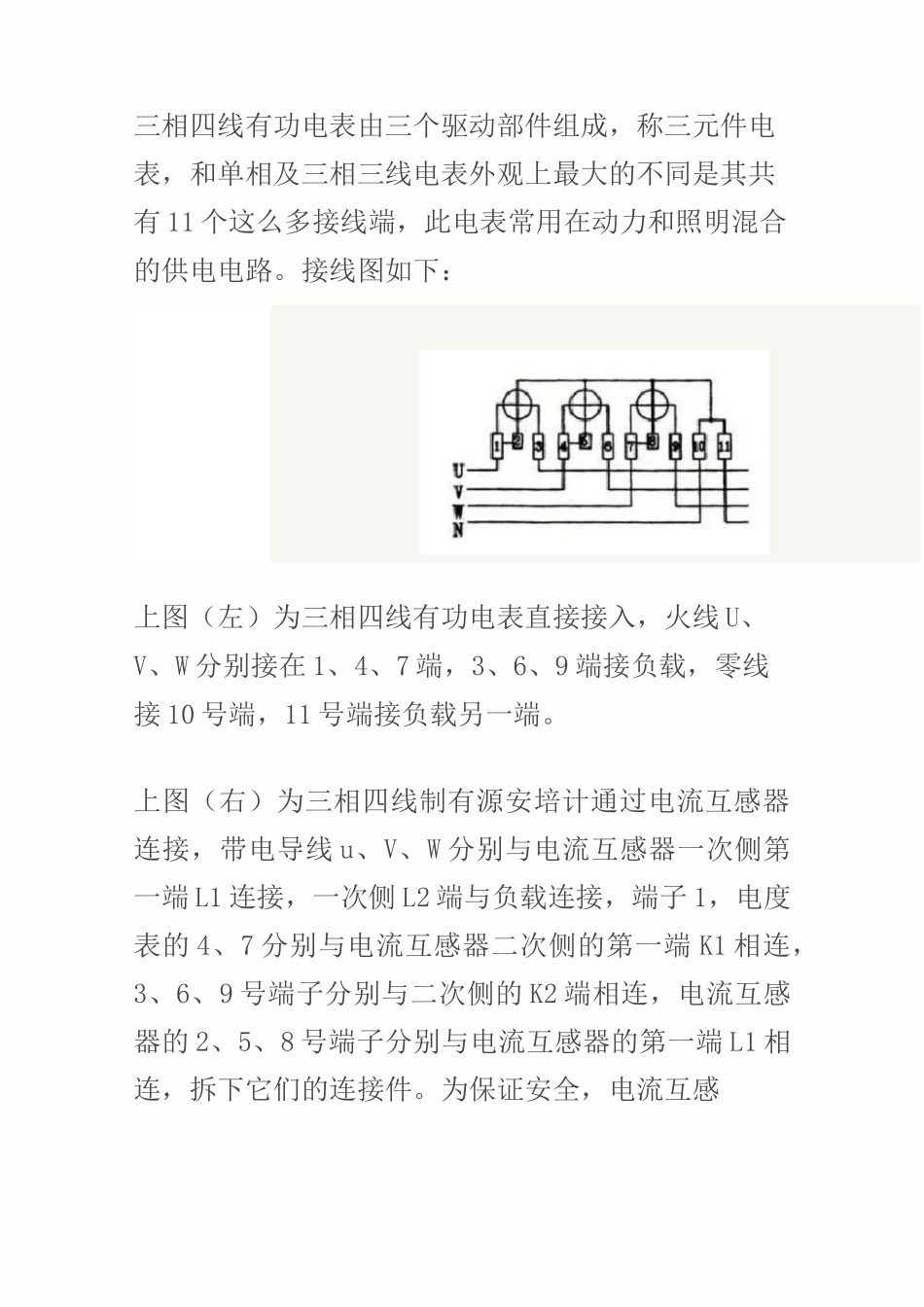

电表的接线形式有很多种，包括单相电表接线和三相电表接线；有直接接线，也有电流互感器和电压互感器接线。其中，三相表主要测量三根 380V 电压带电导线的“功耗之和”。三相表包括三相三线表和三相四线表。接下来，让我们知道如何连接三相四线安培计接线和三相四线安培计变压器。三相四线安培计接线图有多种接线形式，但一般来说，只有两种电路：电压电路和电流电路。电表接线的一般原则是：电流线圈与负载串联，或与电流互感器二次侧连接，电压线圈与负载并联或与电压互感器二次侧连接。三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其共有 11 个这么多接线端，此电表常用在动力和照明混合的供电电路。接线图如下：上图（左）为三相四线有功电表直接接入，火线 U、V、W 分别接在 1、4、7 端，3、6、9 端接负载，零线接 10 号端，11 号端接负载另一端。上图（右）为三相四线制有源安培计通过电流互感器连接，带电导线 u、V、W 分别与电流互感器一次侧第一端 L1 连接，一次侧 L2 端与负载连接，端子 1，电度表的 4、7 分别与电流互感器二次侧的第一端 K1 相连，3、6、9 号端子分别与二次侧的 K2 端相连，电流互感器的 2、5、8 号端子分别与电流互感器的第一端 L1 相连，拆下它们的连接件。为保证安全，电流互感A三相四线是什。三相输电接线方器二次侧K2 单独接地。右边的图是电路图的模拟演示。请注意电流互感器和电流表之间的接线。二相四线制是指 a、B、C 和 N,其中 N 线是中性线，也称为零线。N 线设计为从 380v 相电压中获得 220v 相电压。在某些情况下，它还可以用于零序电流检测,从而监测三相电源的平衡。a 线为黄色，B 线为蓝色，C 线为红色，N 线为棕色，PE 线为黄绿色。2。单相三线，三相四线和三相五线有什么区别？单相双线 1 根火线 1 根零线单相三线 1 根火线 1 根零线+1 根地线三相四线 3 根相线 1 根零线三相五线 3 根相线 1 根零线+1 根地线单相电表，主要计量的是 220V 电压的单根火线的“耗电量”，主要用在城镇居民用电，照明用电。三相电表，主要计量的是 380V 电压的三根火线的“耗电量之和”，主要用在关口电能计量，工矿商业企业等大的用电单位，一般都在高压线路里。它根据场合需要有 3 线，4 线和 5 线几种方式：三线 3 根火线（没有零线 N 和接地线 PE）四线 3 根火线+1 根零线 N（TN-...
