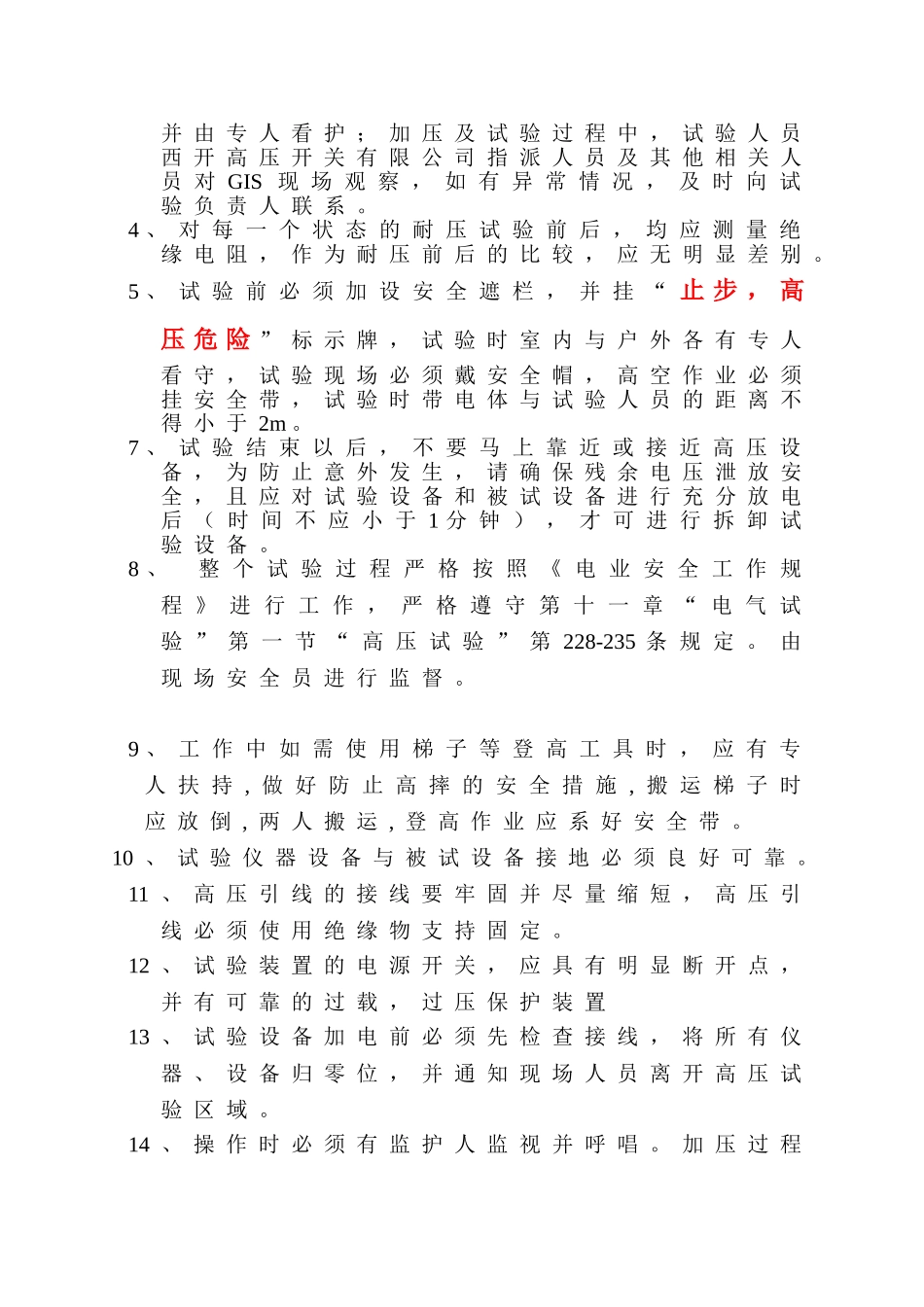

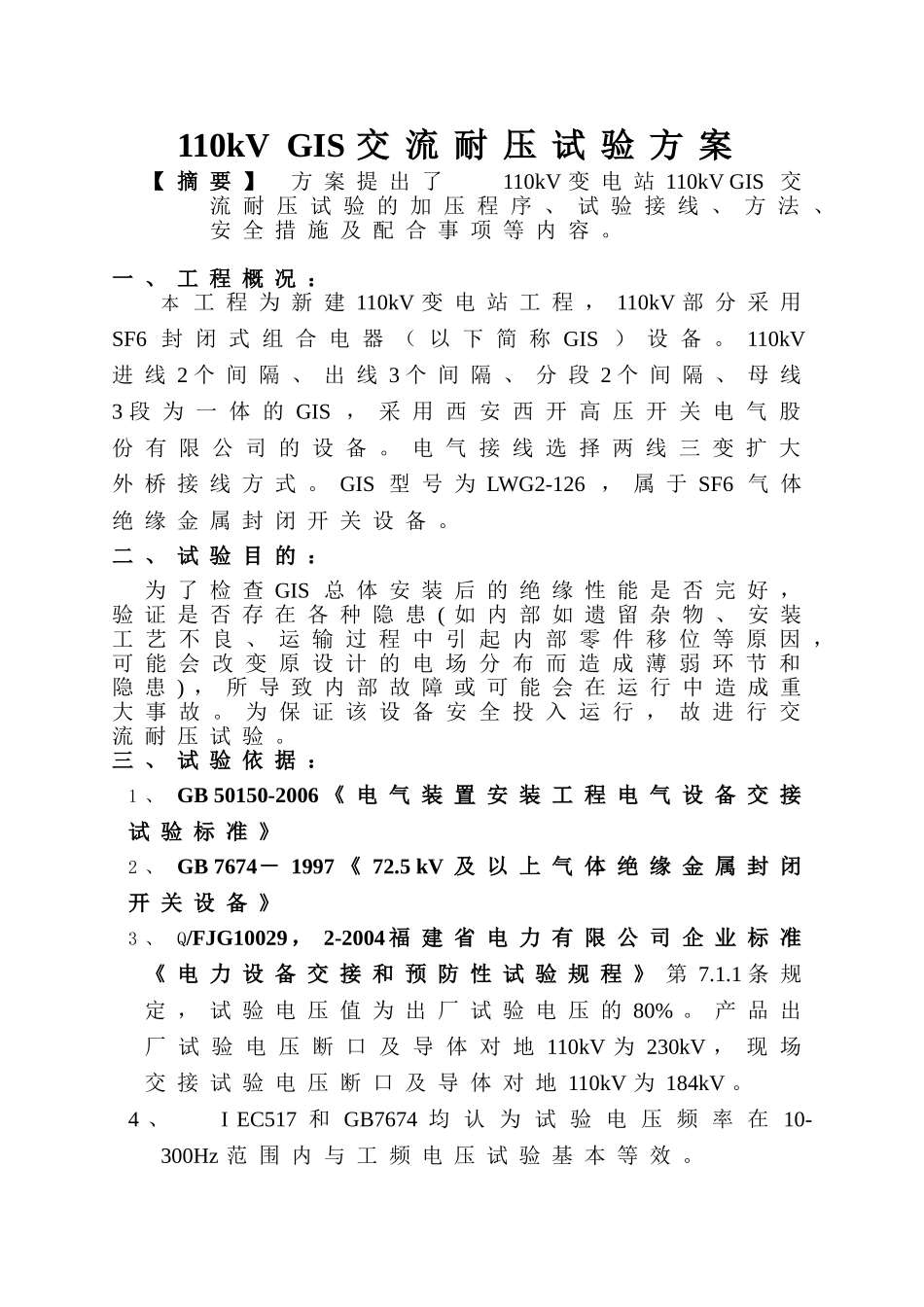

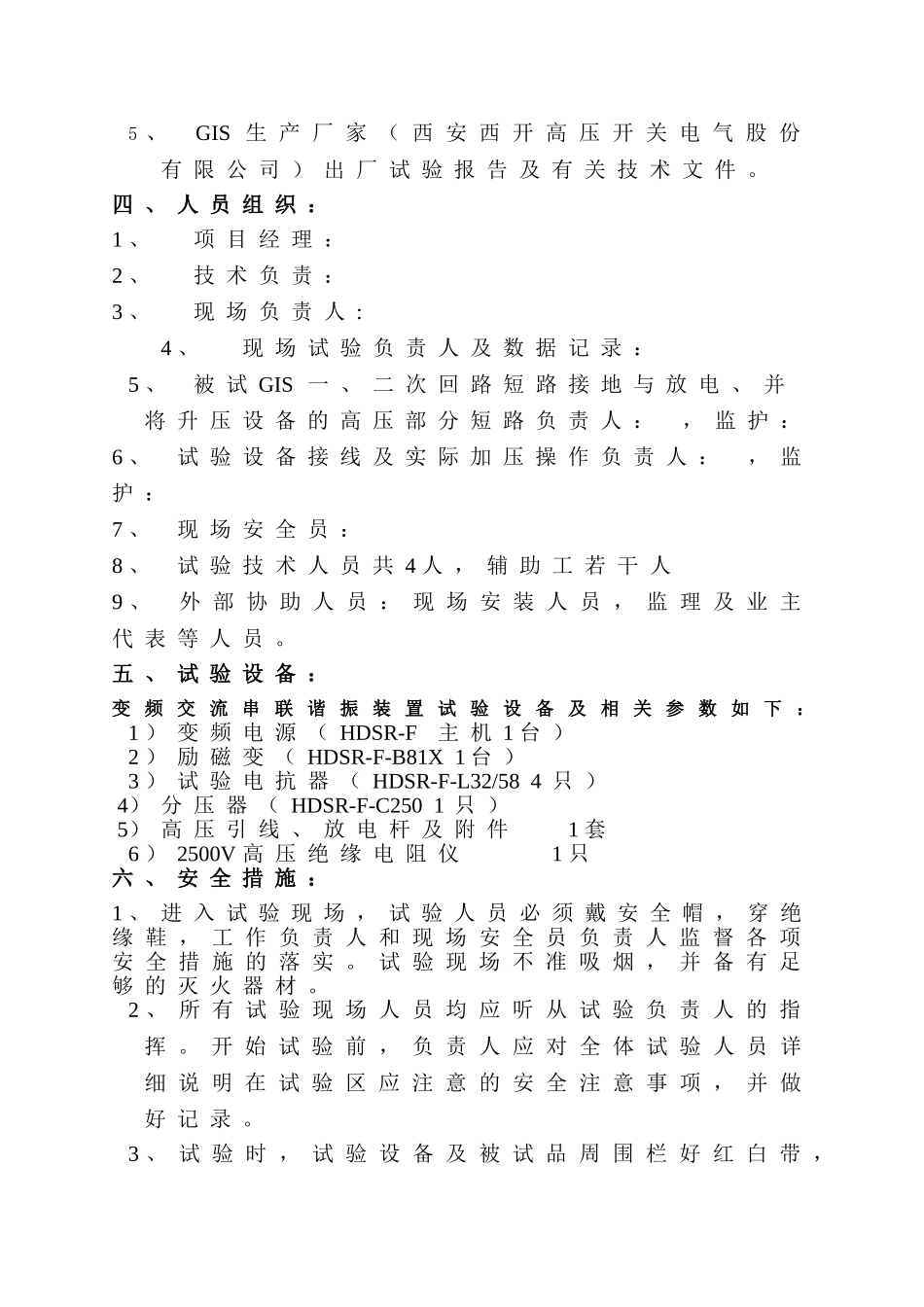

110kVGIS交流耐压试验方案【摘要】方案提出了110kV变电站110kVGIS交流耐压试验的加压程序、试验接线、方法、安全措施及配合事项等内容。一、工程概况：本工程为新建110kV变电站工程，110kV部分采用SF6封闭式组合电器（以下简称GIS）设备。110kV进线2个间隔、出线3个间隔、分段2个间隔、母线3段为一体的GIS，采用西安西开高压开关电气股份有限公司的设备。电气接线选择两线三变扩大外桥接线方式。GIS型号为LWG2-126，属于SF6气体绝缘金属封闭开关设备。二、试验目的：为了检查GIS总体安装后的绝缘性能是否完好，验证是否存在各种隐患(如内部如遗留杂物、安装工艺不良、运输过程中引起内部零件移位等原因，可能会改变原设计的电场分布而造成薄弱环节和隐患)，所导致内部故障或可能会在运行中造成重大事故。为保证该设备安全投入运行，故进行交流耐压试验。三、试验依据：1、GB50150-2006《电气装置安装工程电气设备交接试验标准》2、GB7674－1997《72.5kV及以上气体绝缘金属封闭开关设备》3、Q/FJG10029，2-2004福建省电力有限公司企业标准《电力设备交接和预防性试验规程》第7.1.1条规定，试验电压值为出厂试验电压的80%。产品出厂试验电压断口及导体对地110kV为230kV，现场交接试验电压断口及导体对地110kV为184kV。4、IEC517和GB7674均认为试验电压频率在10-300Hz范围内与工频电压试验基本等效。5、GIS生产厂家（西安西开高压开关电气股份有限公司）出厂试验报告及有关技术文件。四、人员组织：1、项目经理：2、技术负责：3、现场负责人:4、现场试验负责人及数据记录：5、被试GIS一、二次回路短路接地与放电、并将升压设备的高压部分短路负责人：，监护：6、试验设备接线及实际加压操作负责人：，监护：7、现场安全员：8、试验技术人员共4人，辅助工若干人9、外部协助人员：现场安装人员，监理及业主代表等人员。五、试验设备：变频交流串联谐振装置试验设备及相关参数如下：1）变频电源（HDSR-F主机1台）2）励磁变（HDSR-F-B81X1台）3）试验电抗器（HDSR-F-L32/584只）4）分压器（HDSR-F-C2501只）5）高压引线、放电杆及附件1套6）2500V高压绝缘电阻仪1只六、安全措施：1、进入试验现场，试验人员必须戴安全帽，穿绝缘鞋，工作负责人和现场安全员负责人监督各项安全措施的落实。试验现场不准吸烟，并备有足够的灭火器材。2、所有试验现场人员均应听从试验负责人的指挥。开始试验前，负责人应对全体试验人员详细说明在试验区应注意的安全注意事项，并做好记录。3、试验时，试验设备及被试品周围栏好红白带，并由专人看护；加压及试验过程中，试验人员西开高压开关有限公司指派人员及其他相关人员对GIS现场观察，如有异常情况，及时向试验负责人联系。4、对每一个状态的耐压试验前后，均应测量绝缘电阻，作为耐压前后的比较，应无明显差别。5、试验前必须加设安全遮栏，并挂“止步，高压危险”标示牌，试验时室内与户外各有专人看守，试验现场必须戴安全帽，高空作业必须挂安全带，试验时带电体与试验人员的距离不得小于2m。7、试验结束以后，不要马上靠近或接近高压设备，为防止意外发生，请确保残余电压泄放安全，且应对试验设备和被试设备进行充分放电后（时间不应小于1分钟），才可进行拆卸试验设备。8、整个试验过程严格按照《电业安全工作规程》进行工作，严格遵守第十一章“电气试验”第一节“高压试验”第228-235条规定。由现场安全员进行监督。9、工作中如需使用梯子等登高工具时，应有专人扶持,做好防止高摔的安全措施,搬运梯子时应放倒,两人搬运,登高作业应系好安全带。10、试验仪器设备与被试设备接地必须良好可靠。11、高压引线的接线要牢固并尽量缩短，高压引线必须使用绝缘物支持固定。12、试验装置的电源开关，应具有明显断开点，并有可靠的过载，过压保护装置13、试验设备加电前必须先检查接线，将所有仪器、设备归零位，并通知现场人员离开高压试验区域。14、操作时必须有监护人监视并呼唱。加压过程中，工作人员应精神集中，监护人传达口令应清楚准确，防止异常情况的发生。当出现异常情况时，应立即停止试验，断开电源，并经放电、并将升压设备的高压部分短路...
