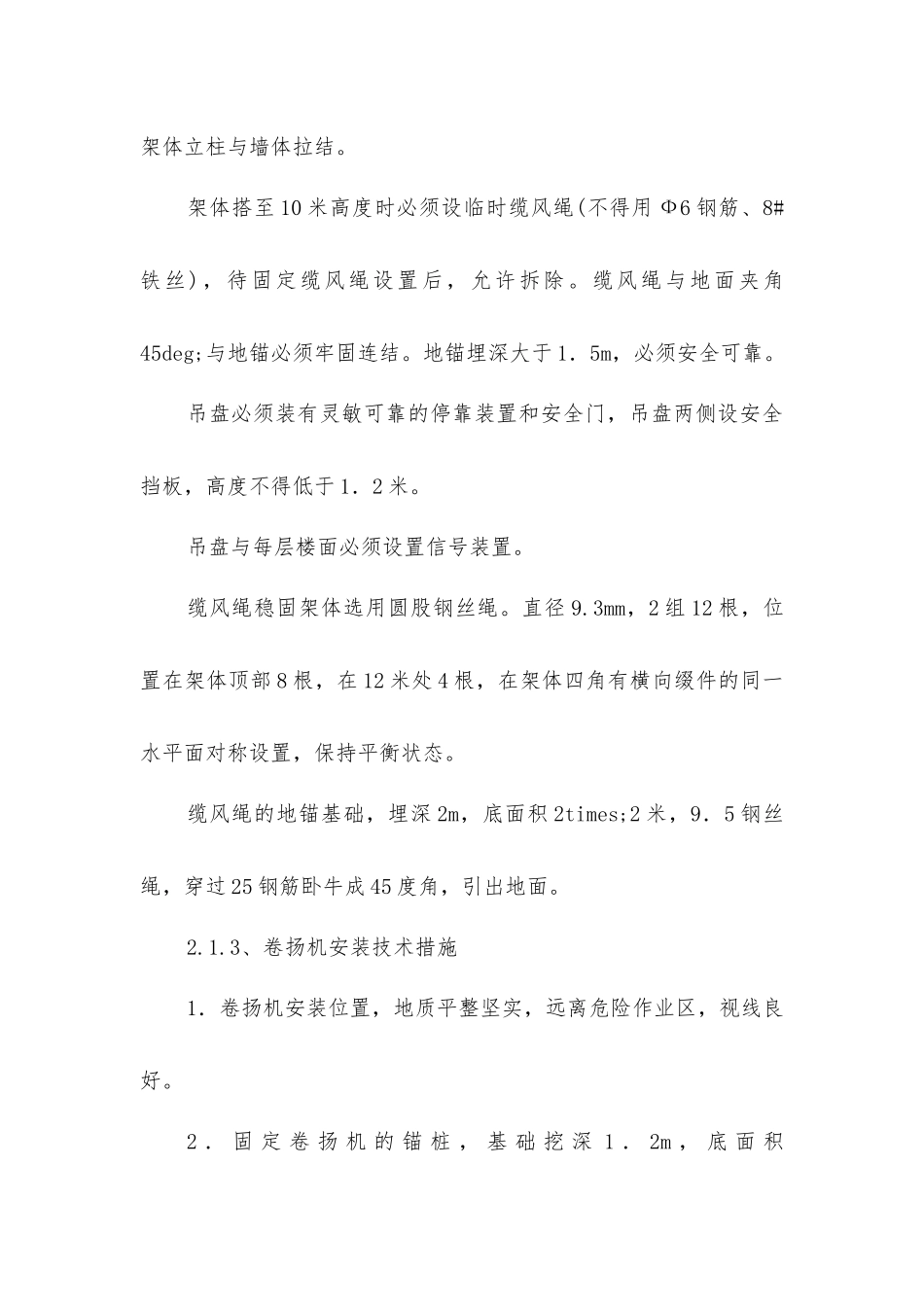

龙门架安装拆除施工措施2.1.1 架体构造龙 门 架 由 两 根 立 柱 及 天 梁 ( 横 梁 ) 组 成 。 立 柱 架 用 角 钢ang;50times;5，ang;30times;5。立柱的格构高度 660mm。立柱每节高度 4000mm,龙门架自重 T＝1．7t，架设高度 H=15.2m，龙门架的起重量 W=1.2t,吊盘尺寸 A＝1．5times;3．6m。立柱的构造符合强度高、刚性好、稳定性强的要求。2.1.2 龙门架安装的技术措施安装前对作业人员进行分工和安全交底，确定指挥人员，制定安全警戒区，并设监护人员，排除作业障碍。1、根据本工程特点，龙门架在外脚手架的外侧设置。龙门架的基础底座必须挖至坚硬土层。挖深 0.8m 夯实，用 C20砼固定 M14 地脚螺栓 12 根。架体 5m 范围以内不准有振动，不准开挖沟槽，以保证架体稳定。基础表面平整度偏差不大于 10mm。周围设排水沟。2、安装架体起吊设备采纳吊车，选择晴朗、无风天气安装。3、安装架体时．先将地梁与龙门架基础底座连接牢固。每安装两个标准节，要实行临时支撑或临时缆风绳固定，并进行初校正。立柱垂直偏差小于 30mm、两柱平行少于 20mm 时，可继续作业。安装架体立柱，必须两边立柱交替进行。每安装 2 节，将单肢柱进行临时固定，两立柱横向连接成一体。架体各节点的螺栓必须紧固，螺栓采纳 M14。严禁扩孔和开孔，更不得漏装或以钢丝代替。架体顶部安装横梁及滑轮。架体整体结构不得钢木混用，整体结构不得摇晃、歪斜变形。架体高度必须高于使用面 6 米，在距顶部 3 米处的滑轨上必须安装超高限位器，并保证在使用中灵敏有效。架体首层进料口必须搭设防护棚，四面设围护架子(不得与外架连接在一起)、进料口设安全门，禁止人员通行。各层进料通道，两侧设 1．2m 高防护栏杆。搭设必须牢固，安装防护门。架体与建筑物必须结构拉结。拉结缆风绳保持稳定，设拉杆将架体立柱与墙体拉结。架体搭至 10 米高度时必须设临时缆风绳(不得用 Ф6 钢筋、8#铁丝)，待固定缆风绳设置后，允许拆除。缆风绳与地面夹角45deg;与地锚必须牢固连结。地锚埋深大于 1．5m，必须安全可靠。吊盘必须装有灵敏可靠的停靠装置和安全门，吊盘两侧设安全挡板，高度不得低于 1．2 米。吊盘与每层楼面必须设置信号装置。缆风绳稳固架体选用圆股钢丝绳。直径 9.3mm，2 组 12 根，位置在架体顶部 8 根，在 12 米处 4 根，在架体四角有横向缀件的同一水平面对称设置，保持平衡状态。缆风绳的地锚基础，埋深...
