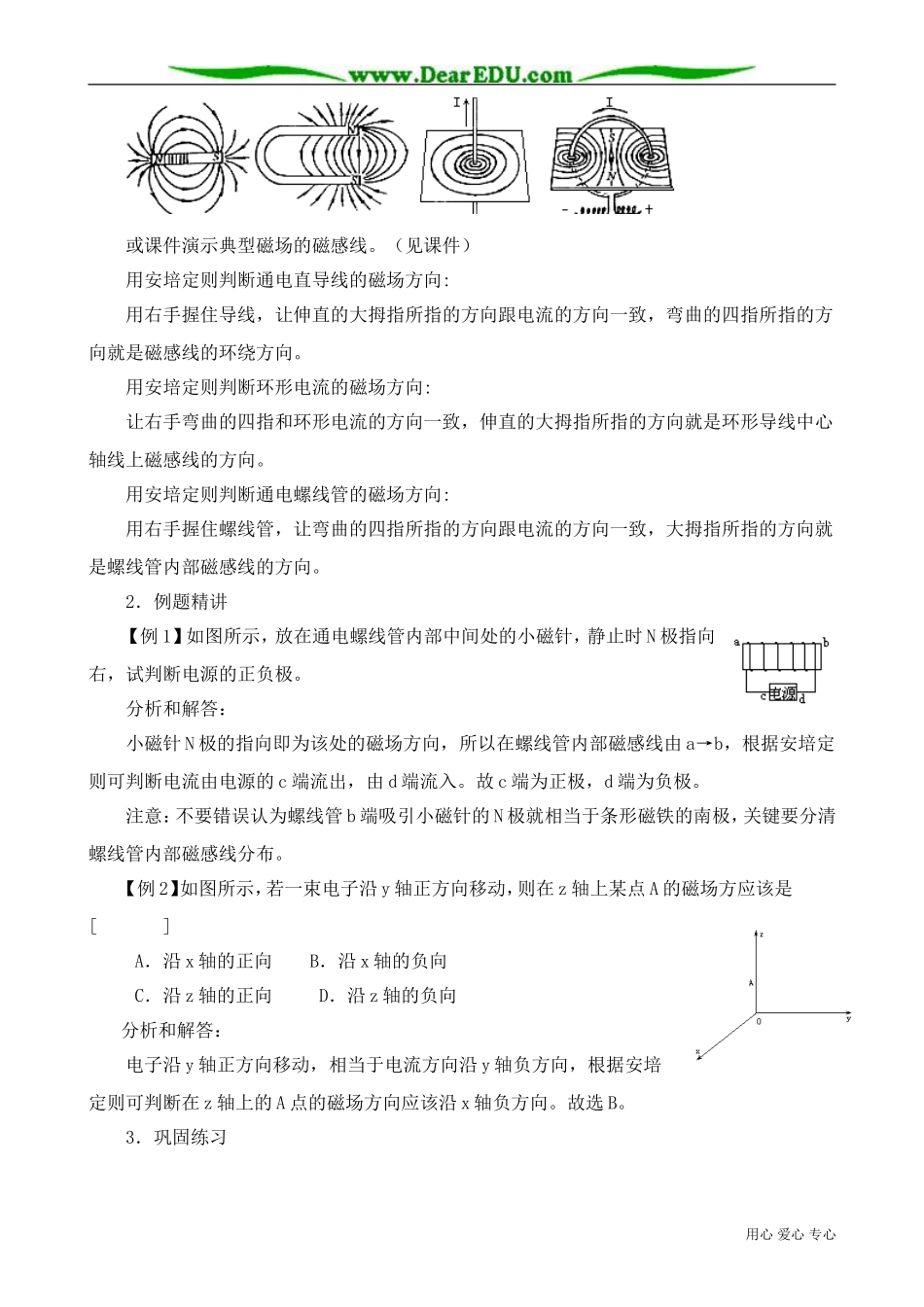

磁场 磁感线(2)第 2 课时一、教学目标：复习上节课所学的知识，加深对磁场概念的理解，进一步熟悉几种典型磁场磁感线的分布情况，能够运用磁感线的概念解决有关磁场的问题。二、重点、难点分析1．重点是进一步加深对磁场概念的理解。2．难点是能够运用磁感线概念解决相关问题。三、教 具:计算机，大屏幕，上节课使用过的 CAI 教学课件四、教 法:多媒体辅助教学五、教学过程（一）引入新课上节课我们学习了磁场和磁感线的概念．这节课我们对上节课所学的知识进行复习和应用。（二）进行新课1．复习提问（1）什么是磁场？磁场存在于那里？磁场是一种物质存在，存在于磁体和电流周围的空间。(2)磁场的基本特性是什么？磁场中某一点的磁场方向是如何规定的？磁场的基本性质是对磁体或电流有力的作用。磁场中某一点的磁场方向与小磁针北极受力方向相同，亦即小磁针静止时北极所指的方向。（3）磁感线如何表现磁场的方向？条形磁铁、蹄形磁铁、通电直导线、环形电流、通电螺线管的磁感线分布是怎样的？怎样用安培定则判断通电直导线、环形电流、通电螺线管的磁场方向？① 磁感线上每一点切线方向跟该点磁场方向相同。② 磁感线从 N 极指向 S 极（内部从 S 指向 N）；③ 磁感线是闭合曲线，且任意两条磁感线不相交；④ 磁感线的疏密表示磁场强弱。投影典型磁场的分布情况图示：用心 爱心 专心或课件演示典型磁场的磁感线。（见课件）用安培定则判断通电直导线的磁场方向:用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向。用安培定则判断环形电流的磁场方向:让右手弯曲的四指和环形电流的方向一致，伸直的大拇指所指的方向就是环形导线中心轴线上磁感线的方向。用安培定则判断通电螺线管的磁场方向:用右手握住螺线管，让弯曲的四指所指的方向跟电流的方向一致，大拇指所指的方向就是螺线管内部磁感线的方向。2．例题精讲【例 1】如图所示，放在通电螺线管内部中间处的小磁针，静止时 N 极指向右，试判断电源的正负极。分析和解答：小磁针 N 极的指向即为该处的磁场方向，所以在螺线管内部磁感线由 a→b，根据安培定则可判断电流由电源的 c 端流出，由 d 端流入。故 c 端为正极，d 端为负极。注意：不要错误认为螺线管 b 端吸引小磁针的 N 极就相当于条形磁铁的南极，关键要分清螺线管内部磁感线分布。【例 2】如图所示，若一束电子沿 y 轴正方向移动，则在...
