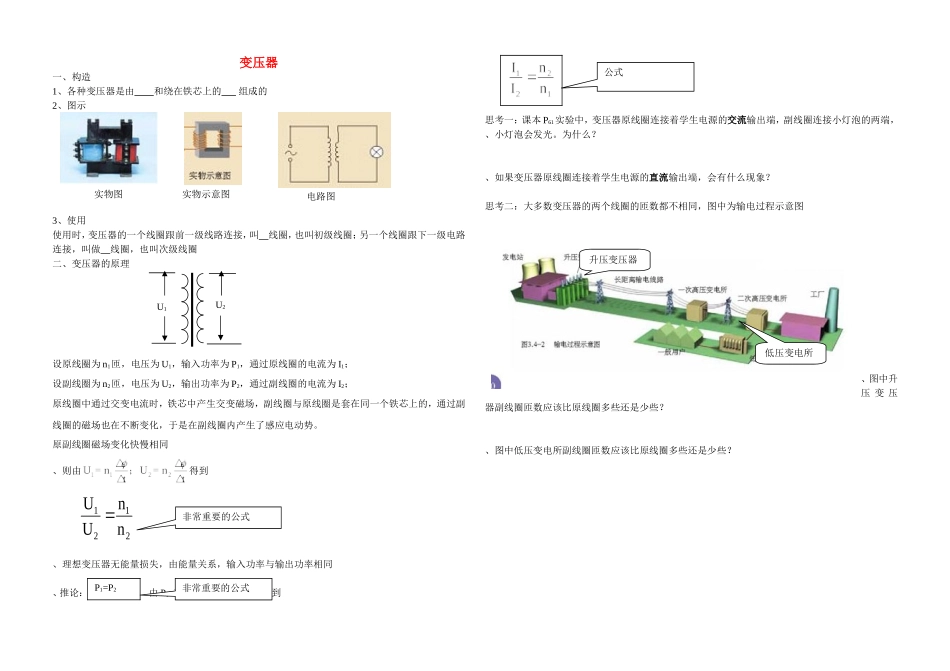

变压器一、构造1、各种变压器是由 和绕在铁芯上的 组成的2、图示 3、使用使用时，变压器的一个线圈跟前一级线路连接，叫 线圈，也叫初级线圈；另一个线圈跟下一级电路连接，叫做 线圈，也叫次级线圈二、变压器的原理设原线圈为 n1匝，电压为 U1，输入功率为 P1，通过原线圈的电流为 I1；设副线圈为 n2匝，电压为 U2，输出功率为 P2，通过副线圈的电流为 I2；原线圈中通过交变电流时，铁芯中产生交变磁场，副线圈与原线圈是套在同一个铁芯上的，通过副线圈的磁场也在不断变化，于是在副线圈内产生了感应电动势。原副线圈磁场变化快慢相同、则由得到、理想变压器无能量损失，由能量关系，输入功率与输出功率相同、推论：由 P1=U1I1 ; P2=U2I2及公式得到 思考一：课本 P61实验中，变压器原线圈连接着学生电源的交流输出端，副线圈连接小灯泡的两端，、小灯泡会发光。为什么？、如果变压器原线圈连接着学生电源的直流输出端，会有什么现象？思考二：大多数变压器的两个线圈的匝数都不相同，图中为输电过程示意图、图中升压 变 压器副线圈匝数应该比原线圈多些还是少些？、图中低压变电所副线圈匝数应该比原线圈多些还是少些？实物图实物示意图电路图U1U21122UnUn非常重要的公式P1=P2非常重要的公式公式升压变压器低压变电所
