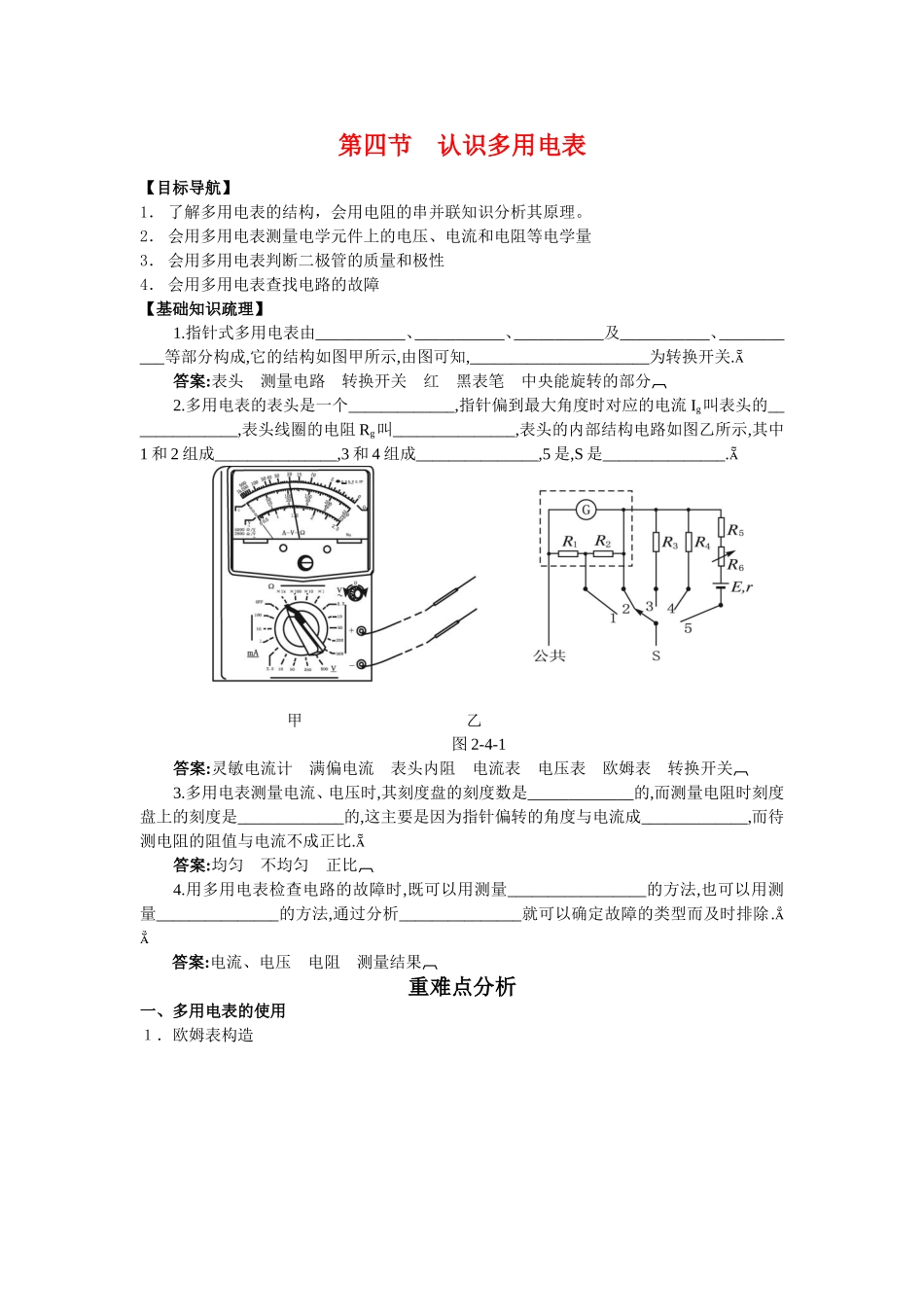

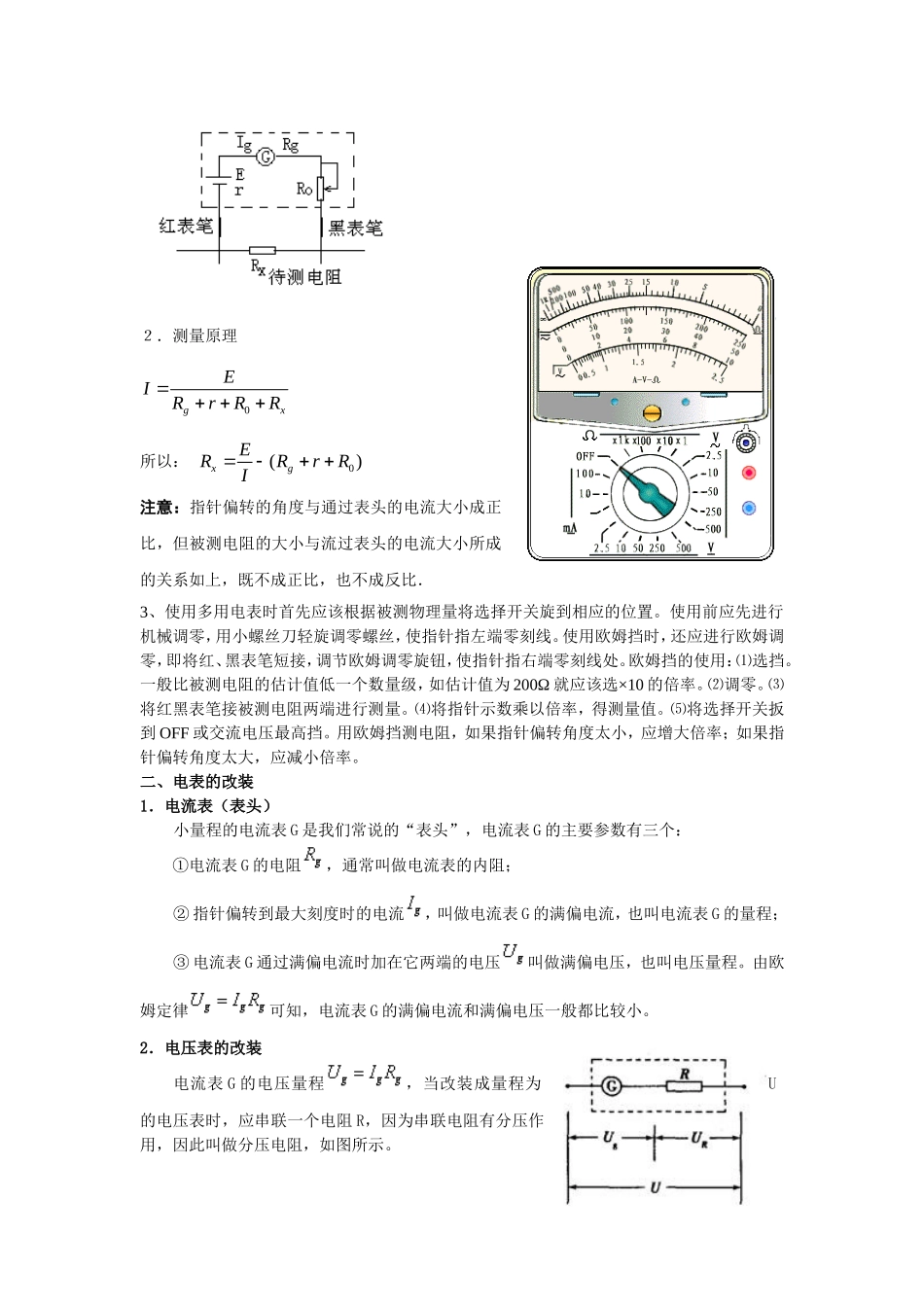

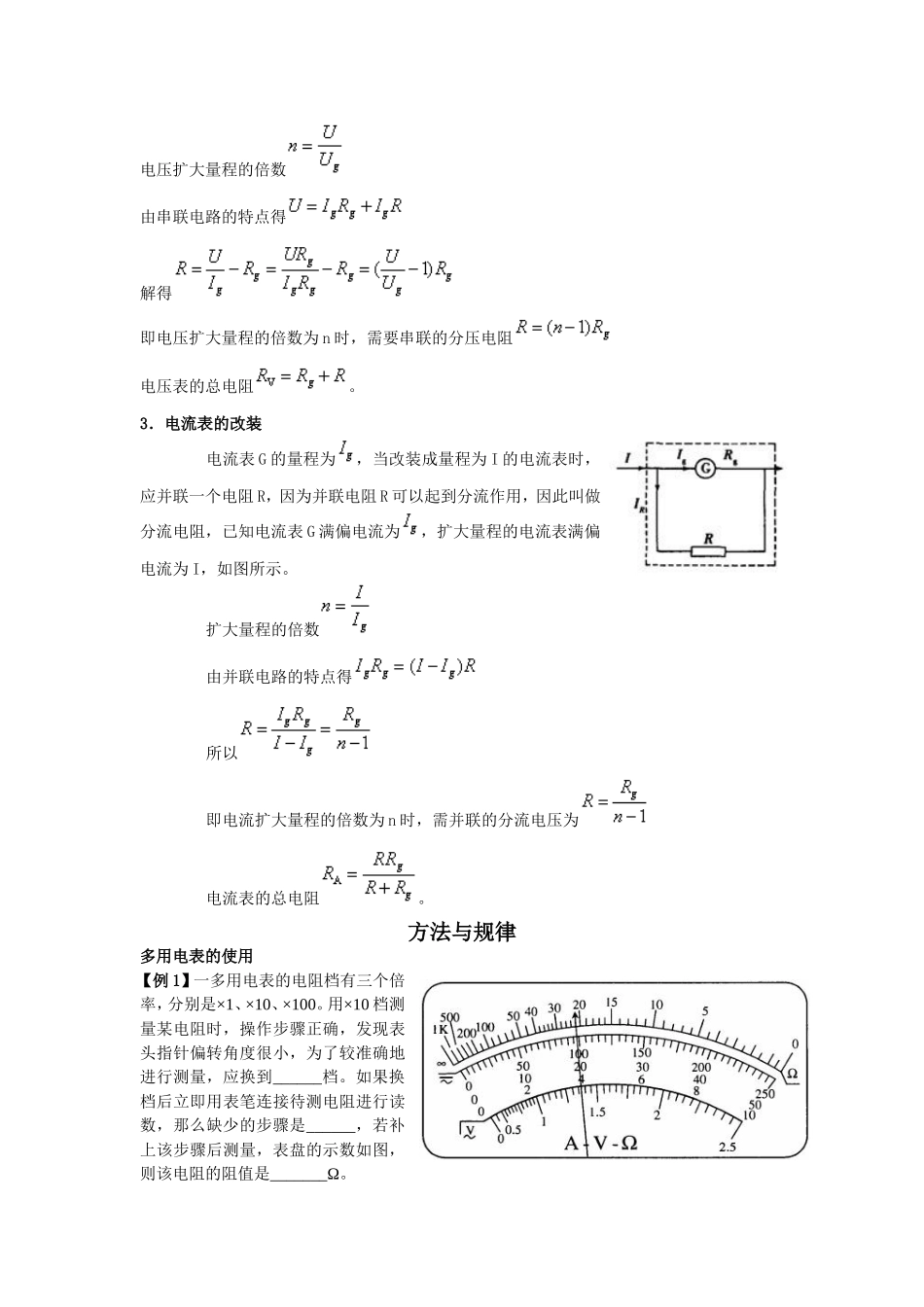

第四节 认识多用电表【目标导航】1． 了解多用电表的结构，会用电阻的串并联知识分析其原理。2． 会用多用电表测量电学元件上的电压、电流和电阻等电学量3． 会用多用电表判断二极管的质量和极性4． 会用多用电表查找电路的故障【基础知识疏理】1.指针式多用电表由___________、___________、___________及___________、___________等部分构成,它的结构如图甲所示,由图可知,______________________为转换开关.答案:表头 测量电路 转换开关 红 黑表笔 中央能旋转的部分2.多用电表的表头是一个_____________,指针偏到最大角度时对应的电流 Ig叫表头的______________,表头线圈的电阻 Rg叫_______________,表头的内部结构电路如图乙所示,其中1 和 2 组成_______________,3 和 4 组成_______________,5 是,S 是_______________.甲 乙图 2-4-1答案:灵敏电流计 满偏电流 表头内阻 电流表 电压表 欧姆表 转换开关3.多用电表测量电流、电压时,其刻度盘的刻度数是_____________的,而测量电阻时刻度盘上的刻度是_____________的,这主要是因为指针偏转的角度与电流成_____________,而待测电阻的阻值与电流不成正比.答案:均匀 不均匀 正比4.用多用电表检查电路的故障时,既可以用测量_________________的方法,也可以用测量_______________的方法,通过分析_______________就可以确定故障的类型而及时排除.答案:电流、电压 电阻 测量结果重难点分析一、多用电表的使用１．欧姆表构造２．测量原理0gxEIRrRR 所以： 0()xgERRrRI 注意：指针偏转的角度与通过表头的电流大小成正比，但被测电阻的大小与流过表头的电流大小所成的关系如上，既不成正比，也不成反比．3、使用多用电表时首先应该根据被测物理量将选择开关旋到相应的位置。使用前应先进行机械调零，用小螺丝刀轻旋调零螺丝，使指针指左端零刻线。使用欧姆挡时，还应进行欧姆调零，即将红、黑表笔短接，调节欧姆调零旋钮，使指针指右端零刻线处。欧姆挡的使用：⑴选挡。一般比被测电阻的估计值低一个数量级，如估计值为 200Ω 就应该选×10 的倍率。⑵调零。⑶将红黑表笔接被测电阻两端进行测量。⑷将指针示数乘以倍率，得测量值。⑸将选择开关扳到 OFF 或交流电压最高挡。用欧姆挡测电阻，如果指针偏转角度太小，应增大倍率；如果指针偏转角度太大，应减小倍率。二、电表的改装1．电流表（表头）小量程的电流表 G 是我们常说的...
