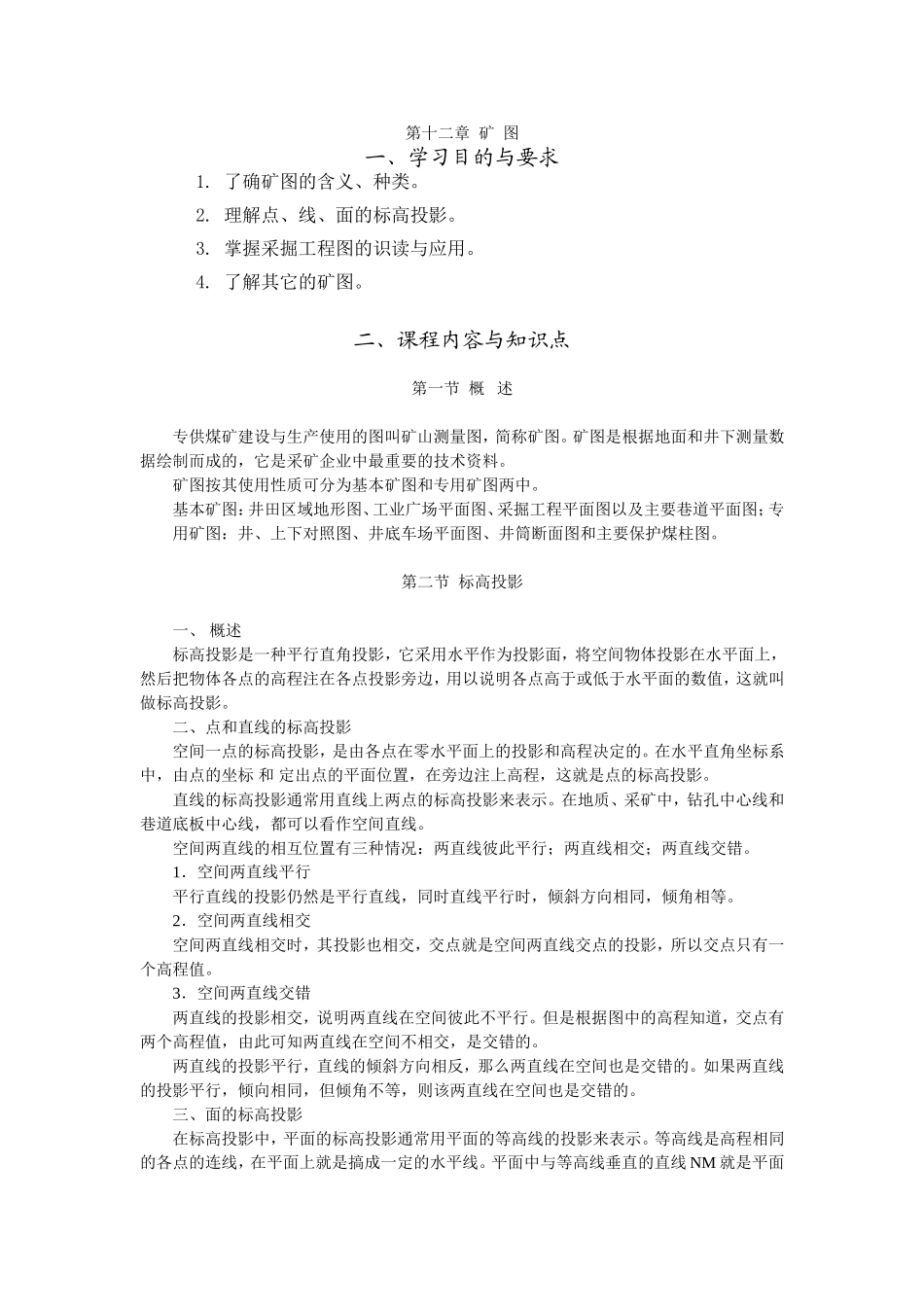

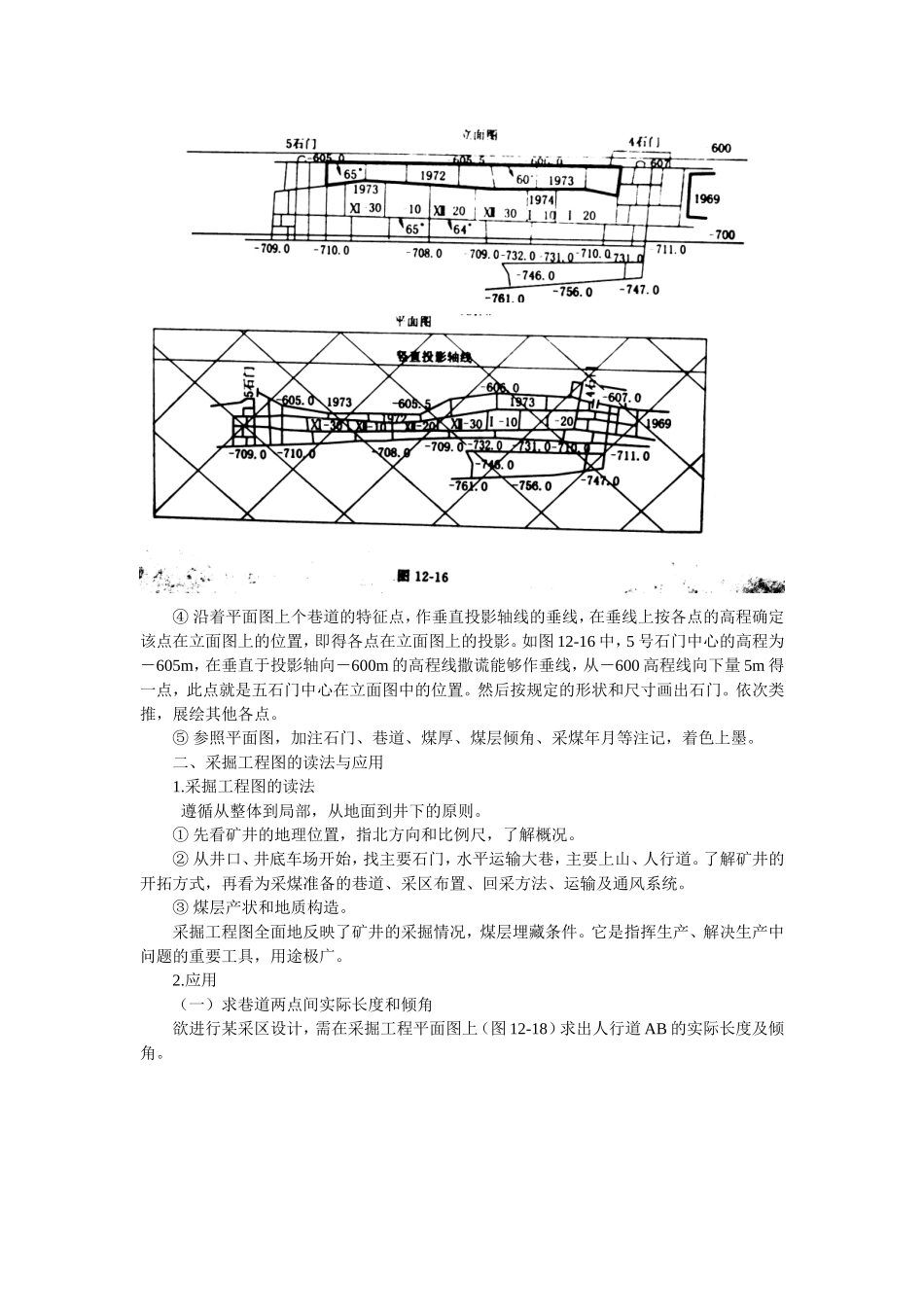

第十二章矿图一、学习目的与要求1.了确矿图的含义、种类。2.理解点、线、面的标高投影。3.掌握采掘工程图的识读与应用。4.了解其它的矿图。二、课程内容与知识点第一节概述专供煤矿建设与生产使用的图叫矿山测量图，简称矿图。矿图是根据地面和井下测量数据绘制而成的，它是采矿企业中最重要的技术资料。矿图按其使用性质可分为基本矿图和专用矿图两中。基本矿图：井田区域地形图、工业广场平面图、采掘工程平面图以及主要巷道平面图；专用矿图：井、上下对照图、井底车场平面图、井筒断面图和主要保护煤柱图。第二节标高投影一、概述标高投影是一种平行直角投影，它采用水平作为投影面，将空间物体投影在水平面上，然后把物体各点的高程注在各点投影旁边，用以说明各点高于或低于水平面的数值，这就叫做标高投影。二、点和直线的标高投影空间一点的标高投影，是由各点在零水平面上的投影和高程决定的。在水平直角坐标系中，由点的坐标和定出点的平面位置，在旁边注上高程，这就是点的标高投影。直线的标高投影通常用直线上两点的标高投影来表示。在地质、采矿中，钻孔中心线和巷道底板中心线，都可以看作空间直线。空间两直线的相互位置有三种情况：两直线彼此平行；两直线相交；两直线交错。1．空间两直线平行平行直线的投影仍然是平行直线，同时直线平行时，倾斜方向相同，倾角相等。2．空间两直线相交空间两直线相交时，其投影也相交，交点就是空间两直线交点的投影，所以交点只有一个高程值。3．空间两直线交错两直线的投影相交，说明两直线在空间彼此不平行。但是根据图中的高程知道，交点有两个高程值，由此可知两直线在空间不相交，是交错的。两直线的投影平行，直线的倾斜方向相反，那么两直线在空间也是交错的。如果两直线的投影平行，倾向相同，但倾角不等，则该两直线在空间也是交错的。三、面的标高投影在标高投影中，平面的标高投影通常用平面的等高线的投影来表示。等高线是高程相同的各点的连线，在平面上就是搞成一定的水平线。平面中与等高线垂直的直线NM就是平面的倾斜线，它由N向M方向倾斜。该线的倾斜方向就代表平面的倾斜方向。第三节采掘工程图采掘工程图是矿山最重要的图纸之一。一、采掘工程图的绘制（一）采掘工程平面图的绘制1．绘制内容①地面主要建筑物、河流、湖泊、俏丽、铁路、井田边界及保护煤柱。②井上、井下各类控制点，如近井点、三角点、井下导线点及水准点。③主要井巷、硐室。④沿煤层掘进的巷道、采煤工作面。⑤各种地质要素。⑥全部说明标记，包括各类巷道名称，各类控制点编号、高程，以及工作面的采煤日期、进度、煤层倾角、厚度等。2．绘制方法采掘工程平面图应先绘铅笔图。①选好图幅，绘制方格网，表明图廓坐标，展绘各类控制点。②根据碎部测量资料，绘制各类井筒、巷道、硐室及采煤工作面。③绘制各种地质要素。④加注各类说明注记。铅笔图绘好之后，经检查无误，方可按照规定着色上墨。（二）采掘工程立面图的绘制绘制方法是：①先绘制该煤层的采掘工程平面图，使煤层走向和图纸底边大致平行，且在平面上方留出绘立面图的位置。②在平面图上方作一直线，使其大致平行于煤层走向，作为立面投影轴线。③在预先留好的空位置上，按平面图的比例尺作高程线，使其与立面投影轴线平行，注上高程数据，如图12-16的－600、－700等。④沿着平面图上个巷道的特征点，作垂直投影轴线的垂线，在垂线上按各点的高程确定该点在立面图上的位置，即得各点在立面图上的投影。如图12-16中，5号石门中心的高程为－605m，在垂直于投影轴向－600m的高程线撒谎能够作垂线，从－600高程线向下量5m得一点，此点就是五石门中心在立面图中的位置。然后按规定的形状和尺寸画出石门。依次类推，展绘其他各点。⑤参照平面图，加注石门、巷道、煤厚、煤层倾角、采煤年月等注记，着色上墨。二、采掘工程图的读法与应用1.采掘工程图的读法遵循从整体到局部，从地面到井下的原则。①先看矿井的地理位置，指北方向和比例尺，了解概况。②从井口、井底车场开始，找主要石门，水平运输大巷，主要上山、人行道。了解矿井的开拓方式，再看为采煤准备的巷道、采区布置、...
