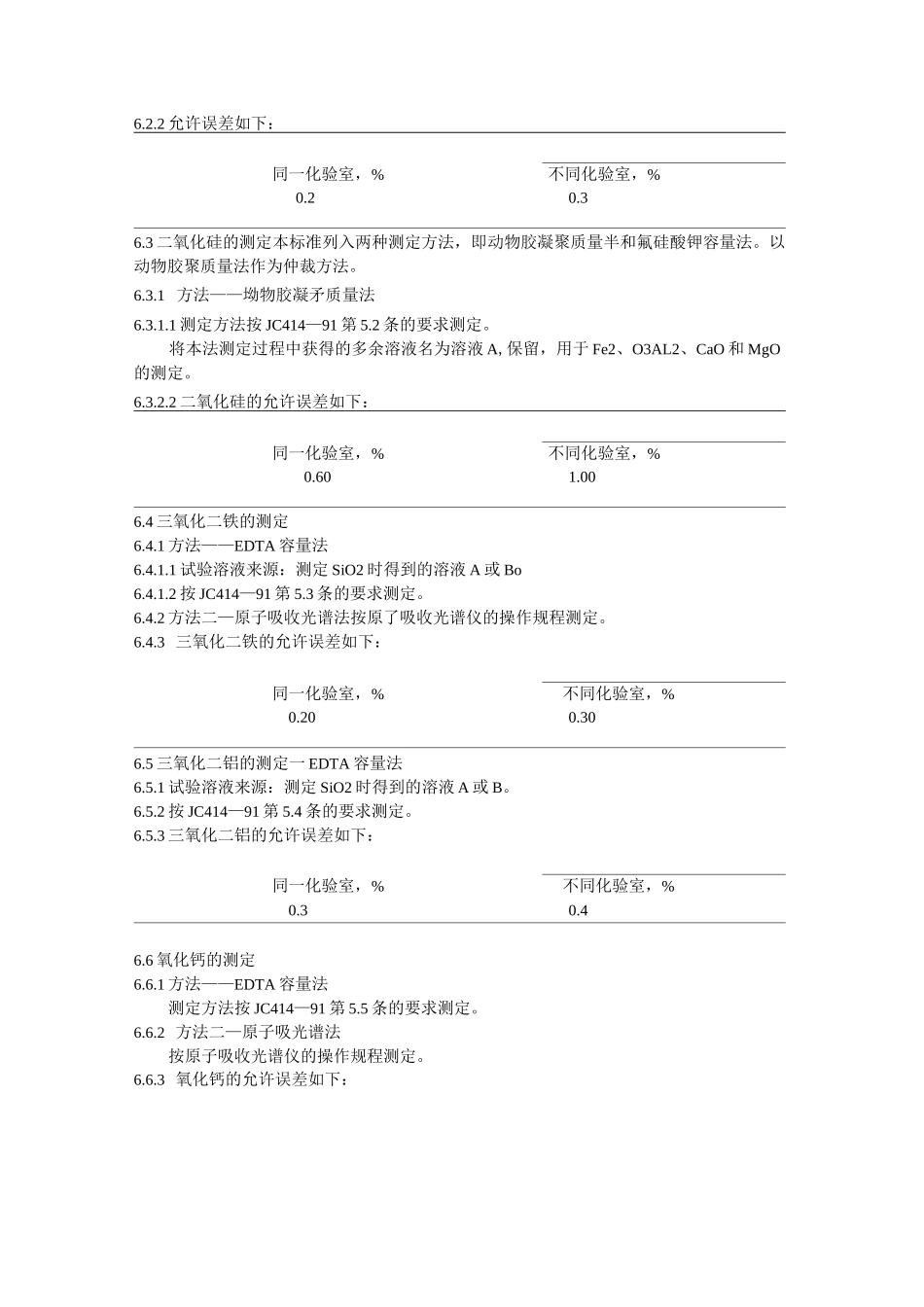

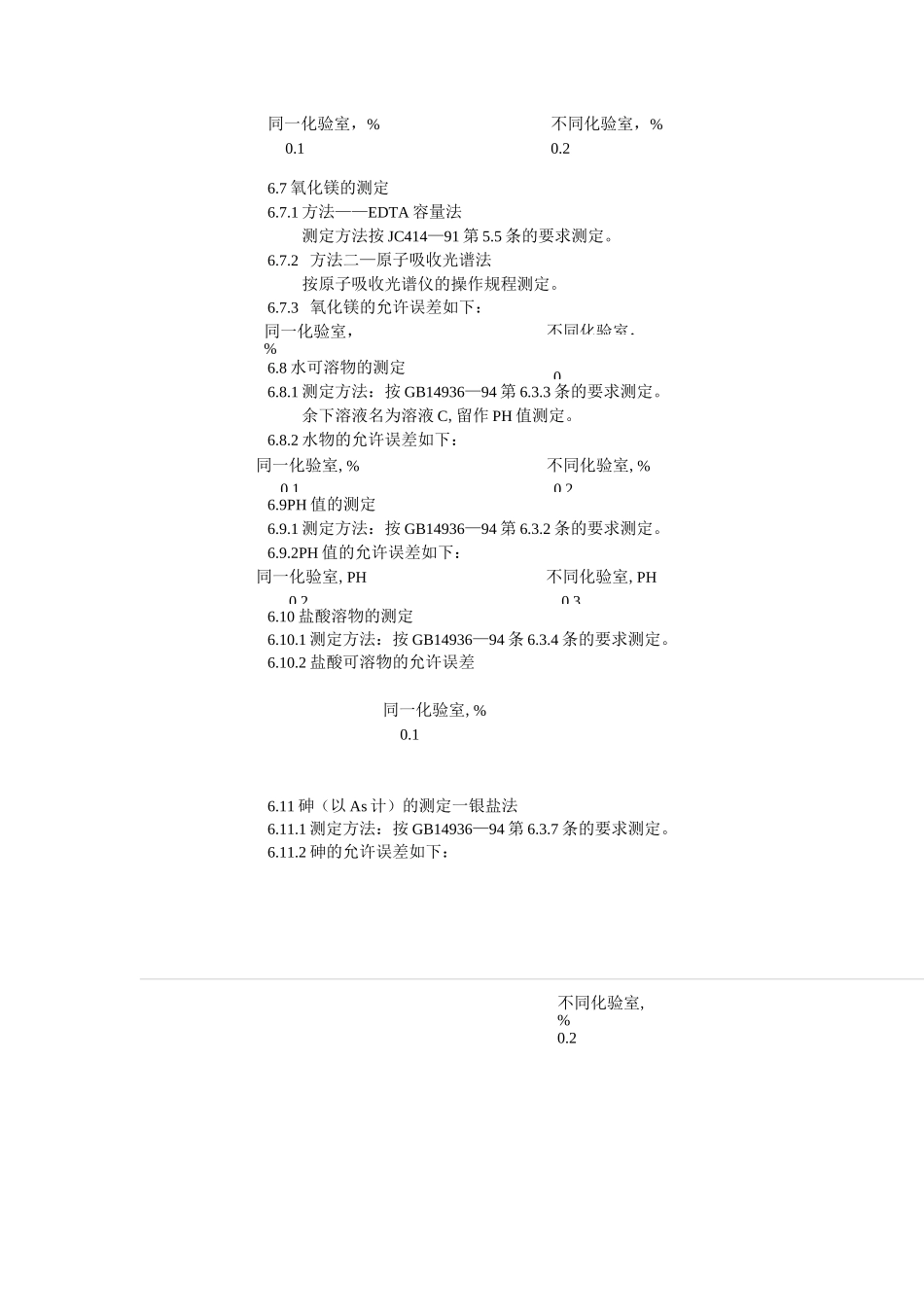

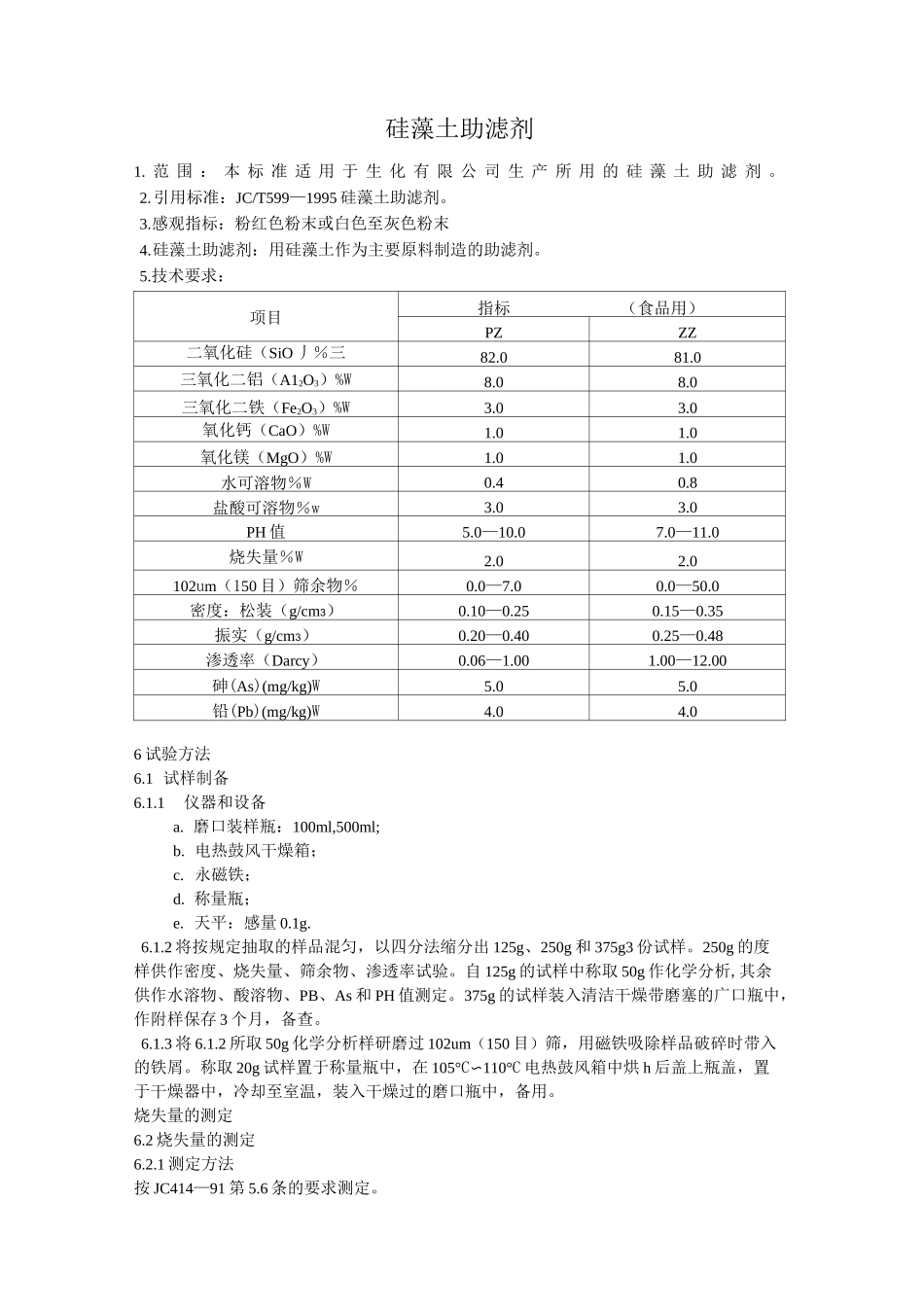

硅藻土助滤剂1. 范 围 ： 本 标 准 适 用 于 生 化 有 限 公 司 生 产 所 用 的 硅 藻 土 助 滤 剂 。2.引用标准：JC/T599—1995 硅藻土助滤剂。3.感观指标：粉红色粉末或白色至灰色粉末4.硅藻土助滤剂：用硅藻土作为主要原料制造的助滤剂。5.技术要求：项目指标（食品用）PZZZ二氧化硅（SiO 丿％三82.081.0三氧化二铝（A12O3）%W8.08.0三氧化二铁（Fe2O3）%W3.03.0氧化钙（CaO）%W1.01.0氧化镁（MgO）%W1.01.0水可溶物％W0.40.8盐酸可溶物％w3.03.0PH 值5.0—10.07.0—11.0烧失量％W2.02.0102um（150 目）筛余物％0.0—7.00.0—50.0密度：松装（g/cm3）0.10—0.250.15—0.35振实（g/cm3）0.20—0.400.25—0.48渗透率（Darcy）0.06—1.001.00—12.00砷(As)(mg/kg)W5.05.0铅(Pb)(mg/kg)W4.04.06 试验方法6.1 试样制备6.1.1仪器和设备a. 磨口装样瓶：100ml,500ml;b. 电热鼓风干燥箱；c. 永磁铁；d. 称量瓶；e. 天平：感量 0.1g.6.1.2 将按规定抽取的样品混匀，以四分法缩分出 125g、250g 和 375g3 份试样。250g 的度样供作密度、烧失量、筛余物、渗透率试验。自 125g 的试样中称取 50g 作化学分析,其余供作水溶物、酸溶物、PB、As 和 PH 值测定。375g 的试样装入清洁干燥带磨塞的广口瓶中，作附样保存 3 个月，备查。6.1.3 将 6.1.2 所取 50g 化学分析样研磨过 102um（150 目）筛，用磁铁吸除样品破碎时带入的铁屑。称取 20g 试样置于称量瓶中，在 105°C〜110°C 电热鼓风箱中烘 h 后盖上瓶盖，置于干燥器中，冷却至室温，装入干燥过的磨口瓶中，备用。烧失量的测定6.2 烧失量的测定6.2.1 测定方法按 JC414—91 第 5.6 条的要求测定。6.2.2 允许误差如下：同一化验室，%0.2不同化验室，%0.36.3 二氧化硅的测定本标准列入两种测定方法，即动物胶凝聚质量半和氟硅酸钾容量法。以动物胶聚质量法作为仲裁方法。6.3.1 方法——坳物胶凝矛质量法6.3.1.1 测定方法按 JC414—91 第 5.2 条的要求测定。将本法测定过程中获得的多余溶液名为溶液 A,保留，用于 Fe2、O3AL2、CaO 和 MgO的测定。6.3.2.2 二氧化硅的允许误差如下：同一化验室，%0.60不同化验室，%1.006.4 三氧化二铁的测定6.4.1 方法——EDTA 容量法6.4.1.1 试验溶液来源：测定 SiO2 时得到的溶液 A 或 Bo6.4.1.2 按 JC414—91 第 5.3 条的要求测定。6.4.2 方法二—原子吸收光谱法按原了吸...
