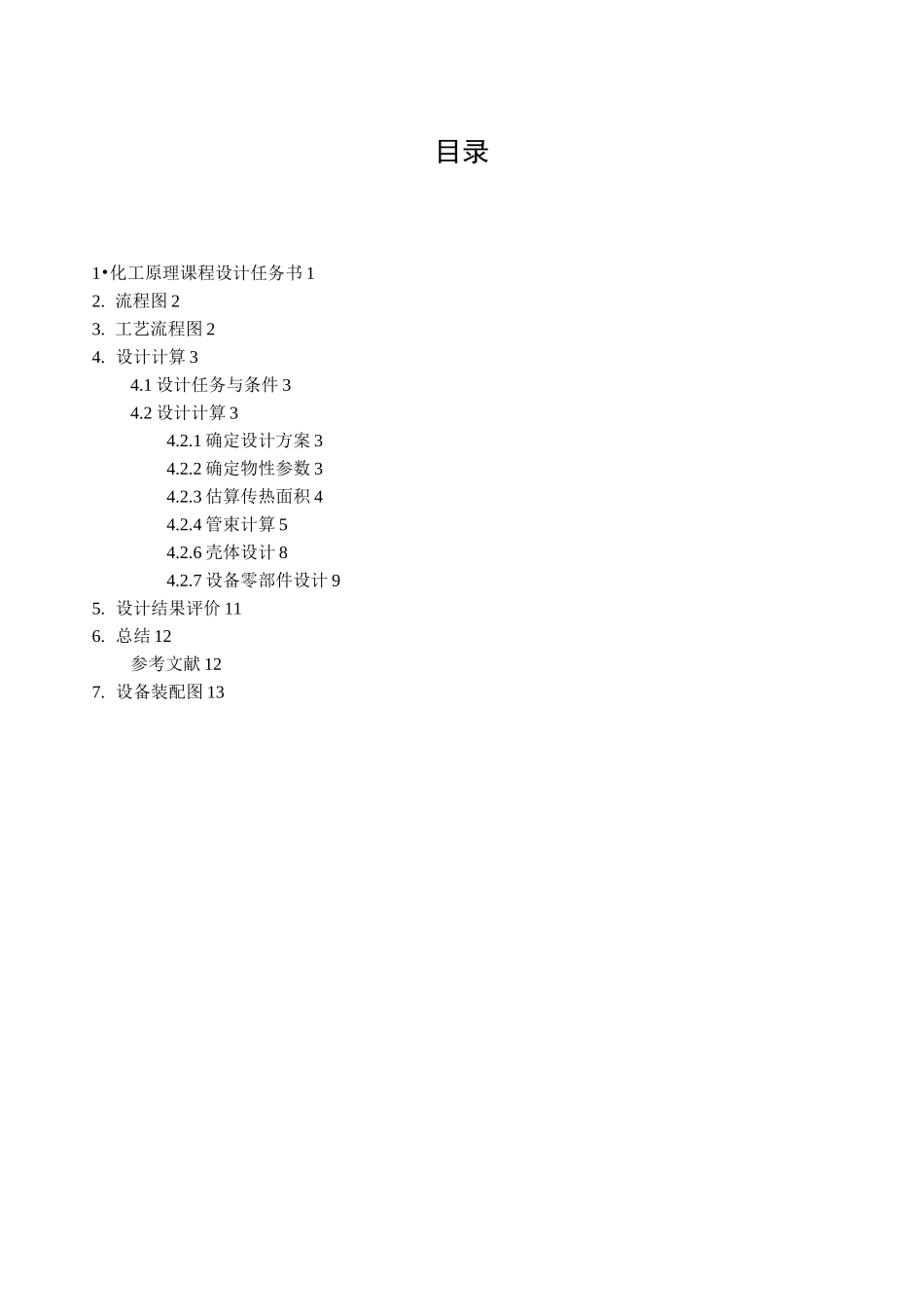

列管式换热器课程设计书资料_第2页
2/15
列管式换热器课程设计书资料_第3页
3/15
前言在工业生产中,为了实现物料之间热量传递过程的一种设备,统称为换热器。它是化工、炼油、动力、原子能和其它许多工业部门广泛应用的一种通用工艺设备。对于迅速发展的化工、炼油等工业生产来说,换热器尤为重要。在化工生产中,为了工艺流程的需要,往往进行着各种不同的换热过程:如加热、冷却、蒸发和冷凝等。换热器就是用来进行这些热传递过程的设备,通过这种设备,以便使热屋从温度较高的流体传递给温度较低的流体,以满足工艺上的需要。在换热设备中,应用最广泛的是管壳式换热器。目前这种换热器被当作为一种传统的标准换热器,在许多工业部门中被人量地使用。尤其在化工生产中,无论是国内还是国外,它在所有的换热设备中,仍占主导地位。管壳式换热器是把管子与管板连接,再用壳体固定。它的形式大致分为固定管板式、釜式浮头式、形管式、滑动管板式、填料函式及套管式等几种。根据介质的种类、压力、温度、污垢和其它条件,管板与壳体的连接,传热管的形状与传热条件,造价便宜,维修检查方便等情况,同时也需要了解各种结构形式的特点来选择设计制造各种管壳式换热器。本设计根据设计要求,由于温差应力较大选用浮头式换热器。浮头式换热器如图所示。一端管板与壳体固定,而另一端的管板可以在壳体内自由浮动。壳体和管束对热膨胀是自由的,故当两种介质的温差较人时,管束与壳体之间不产生温差应力。浮头端设计成可拆结构,使管束可以容易地插入或抽出(也有设计成不可拆的),这样为检修、清洗提供了方便。但结构较复杂,而且浮头端小盖在操作时无法知道泄漏情况,所以在安装时要特别注意其密封。目录1•化工原理课程设计任务书 12. 流程图 23. 工艺流程图 24. 设计计算 34.1 设计任务与条件 34.2 设计计算 34.2.1 确定设计方案 34.2.2 确定物性参数 34.2.3 估算传热面积 44.2.4 管束计算 54.2.6 壳体设计 84.2.7 设备零部件设计 95. 设计结果评价 116. 总结 12参考文献 127. 设备装配图 1311•化工原理课程设计任务书一、设计题目:设计一煤油冷却器二、设计条件:1、处理能力 160000 吨/年2、设备型式列管式换热器3、操作条件流体名称入口温度/°c出口温度/t物料煤油14080加热冷却介质自来水3050允许压力降:0.02MPa 热损失:按传热量的 10%计算每年按 330 天计,每天 24 小时连续运行三、设计内容4、前言5、确定设计方案(设备选型、冷却剂选择、换热器材质及载体流入空间的选择)6、确...
