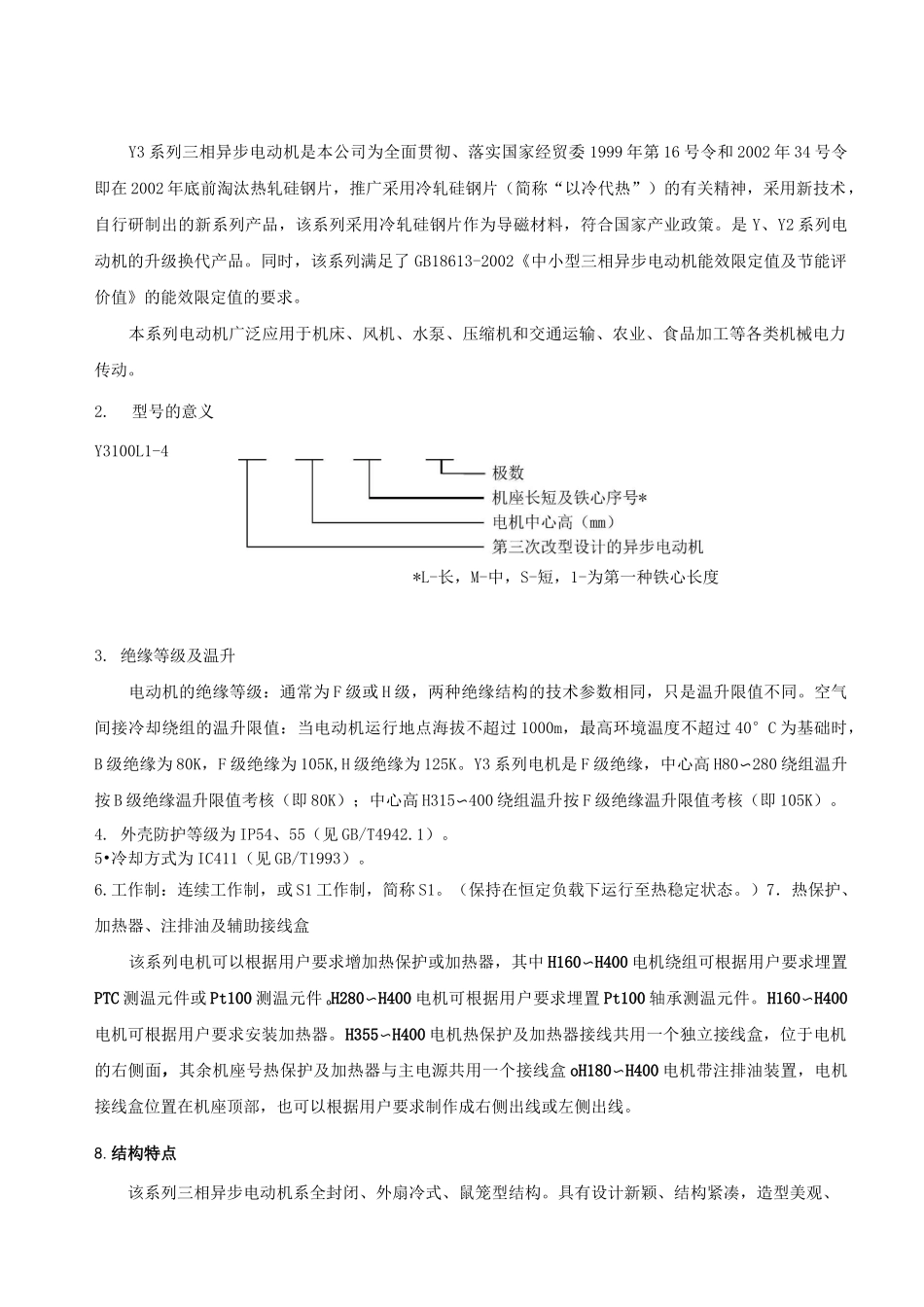

2007-11-30 发布佳木斯电机股份有限公司企业标准0EE.138.145-2007Y3 系列三相异步电动机产品样本2007-11-30 实施佳木斯电机股份有限公司发布1.概述Y3 系列三相异步电动机是本公司为全面贯彻、落实国家经贸委 1999 年第 16 号令和 2002 年 34 号令即在 2002 年底前淘汰热轧硅钢片，推广采用冷轧硅钢片（简称“以冷代热”）的有关精神，采用新技术，自行研制出的新系列产品，该系列采用冷轧硅钢片作为导磁材料，符合国家产业政策。是 Y、Y2 系列电动机的升级换代产品。同时，该系列满足了 GB18613-2002《中小型三相异步电动机能效限定值及节能评价值》的能效限定值的要求。本系列电动机广泛应用于机床、风机、水泵、压缩机和交通运输、农业、食品加工等各类机械电力传动。2.型号的意义Y3100L1-4*L-长，M-中，S-短，1-为第一种铁心长度3. 绝缘等级及温升电动机的绝缘等级：通常为 F 级或 H 级，两种绝缘结构的技术参数相同，只是温升限值不同。空气间接冷却绕组的温升限值：当电动机运行地点海拔不超过 1000m，最高环境温度不超过 40°C 为基础时，B 级绝缘为 80K，F 级绝缘为 105K,H 级绝缘为 125K。Y3 系列电机是 F 级绝缘，中心高 H80〜280 绕组温升按 B 级绝缘温升限值考核（即 80K）；中心高 H315〜400 绕组温升按 F 级绝缘温升限值考核（即 105K）。4. 外壳防护等级为 IP54、55（见 GB/T4942.1）。5•冷却方式为 IC411（见 GB/T1993）。6.工作制：连续工作制，或 S1 工作制，简称 S1。（保持在恒定负载下运行至热稳定状态。）7．热保护、加热器、注排油及辅助接线盒该系列电机可以根据用户要求增加热保护或加热器，其中 H160〜H400 电机绕组可根据用户要求埋置PTC 测温元件或 Pt100 测温元件 oH280〜H400 电机可根据用户要求埋置 Pt100 轴承测温元件。H160〜H400电机可根据用户要求安装加热器。H355〜H400 电机热保护及加热器接线共用一个独立接线盒，位于电机的右侧面，其余机座号热保护及加热器与主电源共用一个接线盒 oH180〜H400 电机带注排油装置，电机接线盒位置在机座顶部，也可以根据用户要求制作成右侧出线或左侧出线。8.结构特点该系列三相异步电动机系全封闭、外扇冷式、鼠笼型结构。具有设计新颖、结构紧凑，造型美观、效率和转矩高、起动性能好、节能、噪声低、振动小、运行安全可靠等特点。本系列机座范围 80〜400,功率等级和安装尺寸完全符合国际电工委员会（...
