化工原理实验——干燥曲线及干燥速率曲线测定实验

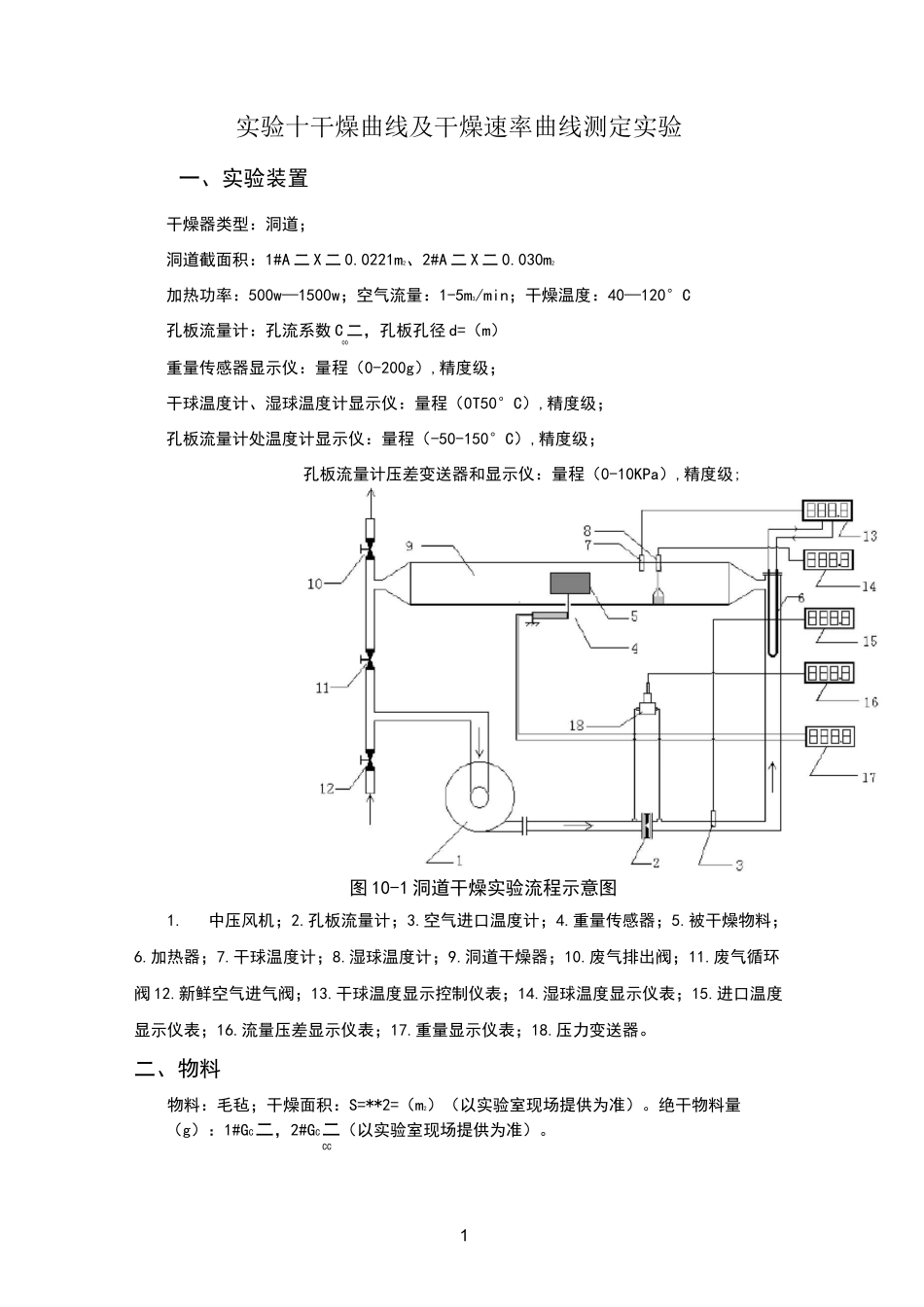

1实验十干燥曲线及干燥速率曲线测定实验一、实验装置干燥器类型：洞道；洞道截面积：1#A 二 X 二 0.0221m2、2#A 二 X 二 0.030m2加热功率：500w—1500w；空气流量：1-5m3/min；干燥温度：40—120°C孔板流量计：孔流系数 C 二，孔板孔径 d=（m）00重量传感器显示仪：量程（0-200g）,精度级；干球温度计、湿球温度计显示仪：量程（0T50°C）,精度级；孔板流量计处温度计显示仪：量程（-50-150°C）,精度级；孔板流量计压差变送器和显示仪：量程（0-10KPa）,精度级;图 10-1 洞道干燥实验流程示意图1.中压风机；2.孔板流量计；3.空气进口温度计；4.重量传感器；5.被干燥物料；6.加热器；7.干球温度计；8.湿球温度计；9.洞道干燥器；10.废气排出阀；11.废气循环阀 12.新鲜空气进气阀；13.干球温度显示控制仪表；14.湿球温度显示仪表；15.进口温度显示仪表；16.流量压差显示仪表；17.重量显示仪表；18.压力变送器。二、物料物料：毛毡；干燥面积：S=**2=（m2）（以实验室现场提供为准）。绝干物料量（g）：1#GC二，2#GC二（以实验室现场提供为准）。CC2三、操作方法1. 将干燥物料（毛粘）放入水中浸湿，向湿球温度计的附加蓄水池内补充适量的水，使池内水面上升至适当位置。2. 调节送风机吸入口的蝶阀 12 到全开的位置后,按下电源的绿色按钮，再按风机按钮,启动风机。3-用废气排出阀 10 和废气循环阀 11 调节到指定的流量后，开启加热电源。在智能仪表中设定干球温度，仪表自动调节到指定的温度。干球温度设定方法：第一套：长按| s | 键至设定状态，一一定位、△——增大，设定好数值后，按| S| 、 A | 键确定。第二套：，目定位、△/▽增大/减小，设定好后，自动确认。4. 干燥器的流量和干球温度恒定达 5 分钟之后，既可开始实验。此时，读取数字显示仪的读数作为试样支撑架的重量。5. 将被干燥物料（毛粘）从水中取出，控去浮挂在其表面上的水分（最好挤去所含的水分，以免干燥时间过长），将支架从干燥器内取出，将被干燥物料夹好。6. 将支架连同试样放入洞道内，并安插在其支撑杆上并与气流平行放置。注意：不能用力过大，避免使传感器受损。7．立即按下秒表开始计时，并记录显示仪表的显示值。然后每隔一段时间（3 分钟）记录一次数据（记录总重量和时间），直至干燥物料的重量不再明显减轻为止（重量变化小于 0.1 克）。8. 关闭加热电源，待干球温度降至常温后关闭风机电源和总电源。9. 实验完毕，一切...
