三相异步电动机结构详细图解

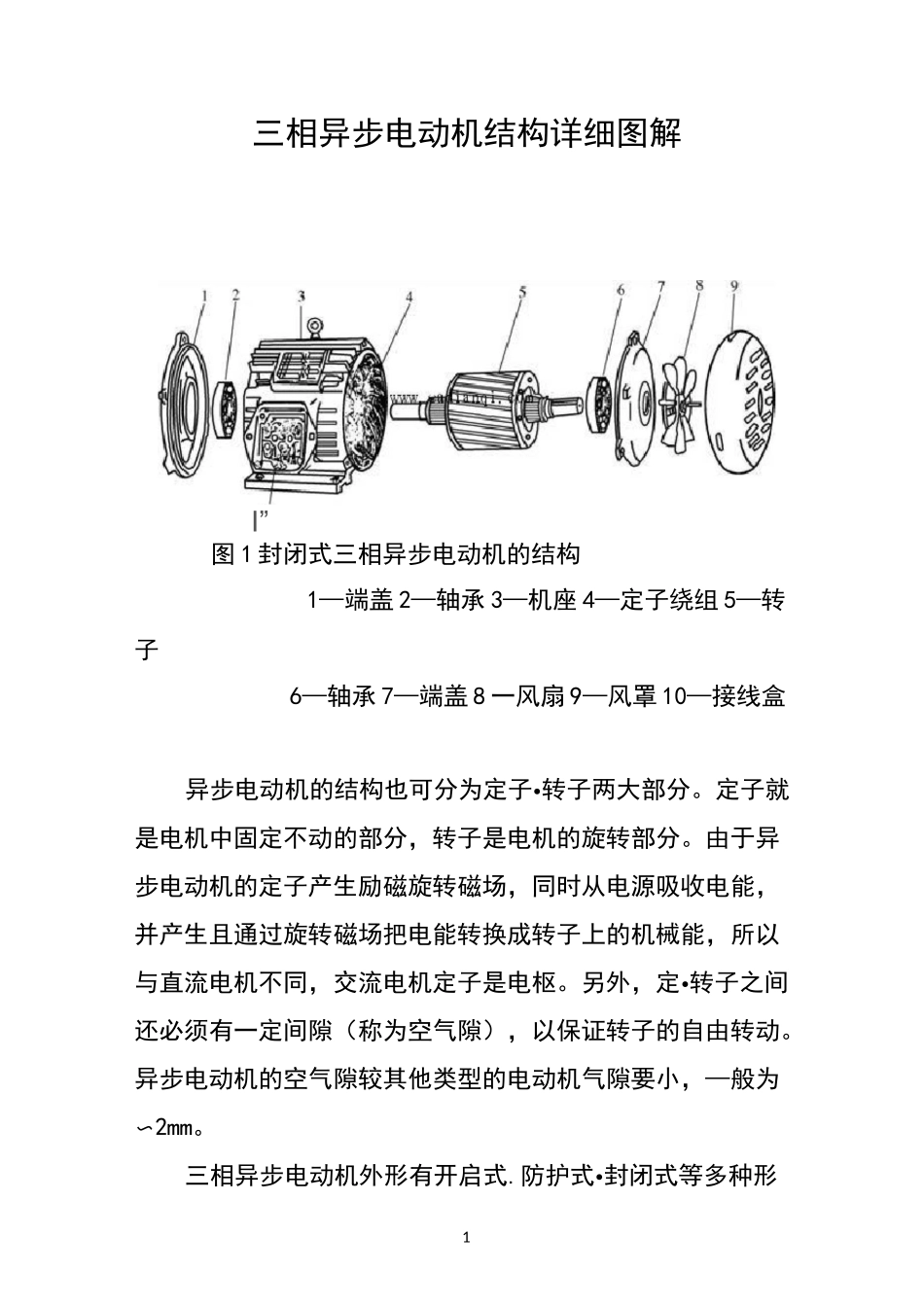

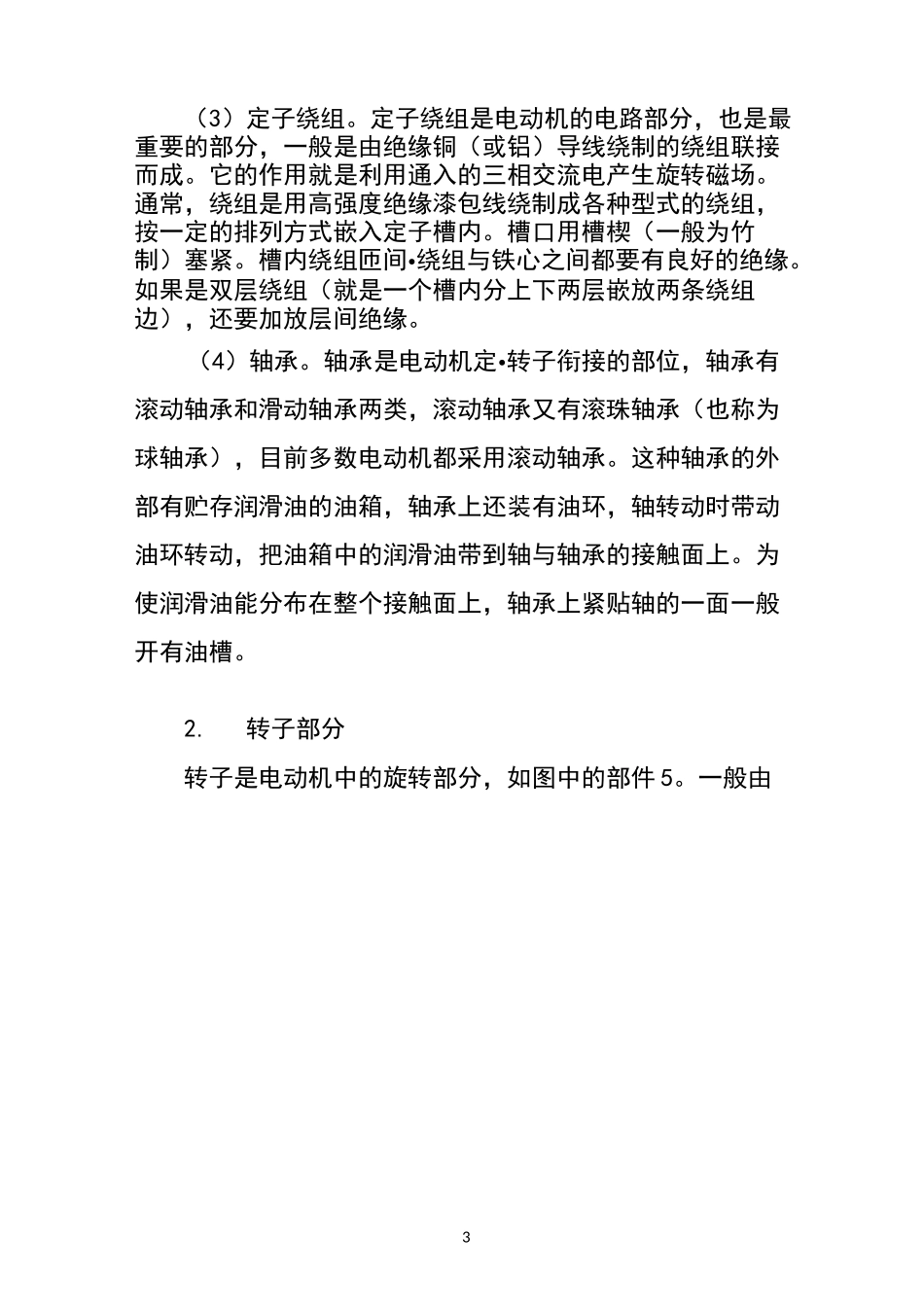

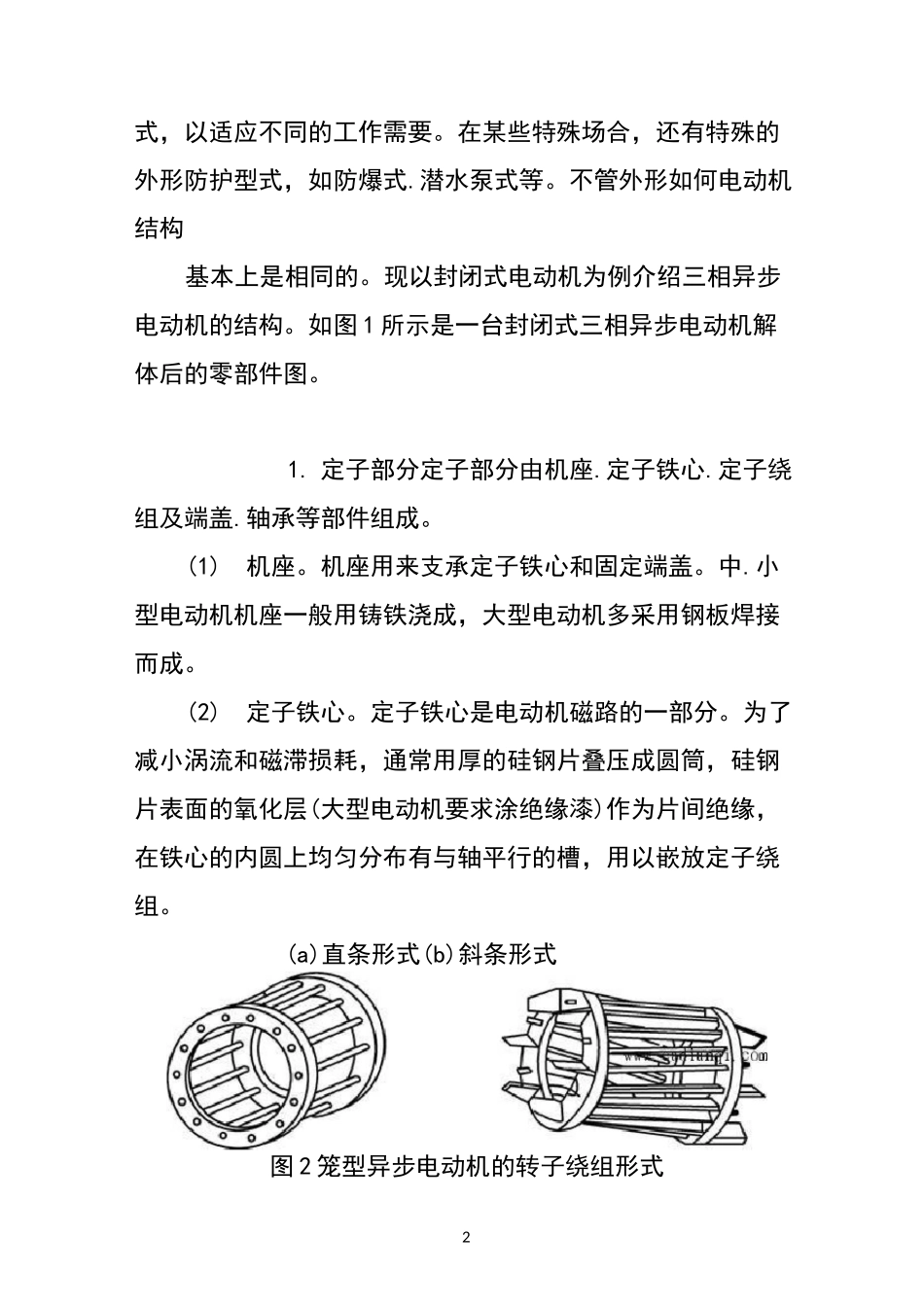

1三相异步电动机结构详细图解I”图 1 封闭式三相异步电动机的结构1—端盖 2—轴承 3—机座 4—定子绕组 5—转子6—轴承 7—端盖 8 一风扇 9—风罩 10—接线盒异步电动机的结构也可分为定子•转子两大部分。定子就是电机中固定不动的部分，转子是电机的旋转部分。由于异步电动机的定子产生励磁旋转磁场，同时从电源吸收电能，并产生且通过旋转磁场把电能转换成转子上的机械能，所以与直流电机不同，交流电机定子是电枢。另外，定•转子之间还必须有一定间隙（称为空气隙），以保证转子的自由转动。异步电动机的空气隙较其他类型的电动机气隙要小，—般为〜2mm。三相异步电动机外形有开启式.防护式•封闭式等多种形2式，以适应不同的工作需要。在某些特殊场合，还有特殊的外形防护型式，如防爆式.潜水泵式等。不管外形如何电动机结构基本上是相同的。现以封闭式电动机为例介绍三相异步电动机的结构。如图 1 所示是一台封闭式三相异步电动机解体后的零部件图。1. 定子部分定子部分由机座.定子铁心.定子绕组及端盖.轴承等部件组成。(1)机座。机座用来支承定子铁心和固定端盖。中.小型电动机机座一般用铸铁浇成，大型电动机多采用钢板焊接而成。(2)定子铁心。定子铁心是电动机磁路的一部分。为了减小涡流和磁滞损耗，通常用厚的硅钢片叠压成圆筒，硅钢片表面的氧化层(大型电动机要求涂绝缘漆)作为片间绝缘，在铁心的内圆上均匀分布有与轴平行的槽，用以嵌放定子绕组。(a)直条形式(b)斜条形式图 2 笼型异步电动机的转子绕组形式3（3）定子绕组。定子绕组是电动机的电路部分，也是最重要的部分，一般是由绝缘铜（或铝）导线绕制的绕组联接而成。它的作用就是利用通入的三相交流电产生旋转磁场。通常，绕组是用高强度绝缘漆包线绕制成各种型式的绕组，按一定的排列方式嵌入定子槽内。槽口用槽楔（一般为竹制）塞紧。槽内绕组匝间•绕组与铁心之间都要有良好的绝缘。如果是双层绕组（就是一个槽内分上下两层嵌放两条绕组边），还要加放层间绝缘。（4）轴承。轴承是电动机定•转子衔接的部位，轴承有滚动轴承和滑动轴承两类，滚动轴承又有滚珠轴承（也称为球轴承），目前多数电动机都采用滚动轴承。这种轴承的外部有贮存润滑油的油箱，轴承上还装有油环，轴转动时带动油环转动，把油箱中的润滑油带到轴与轴承的接触面上。为使润滑油能分布在整个接触面上，轴承上紧贴轴的一面一般开有油槽。2.转子部分转子是电动机中的旋转部分，如图中的部件...
