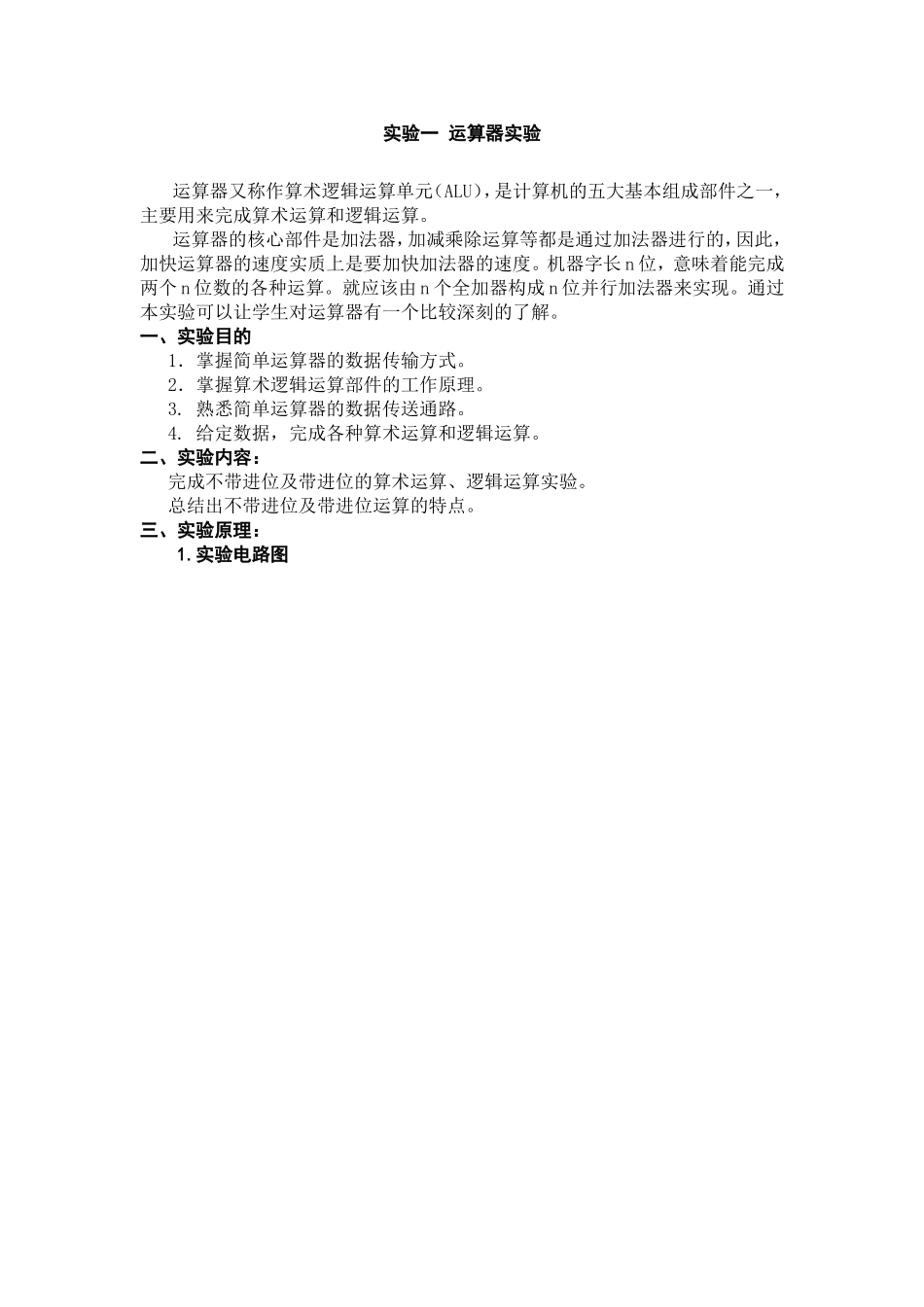

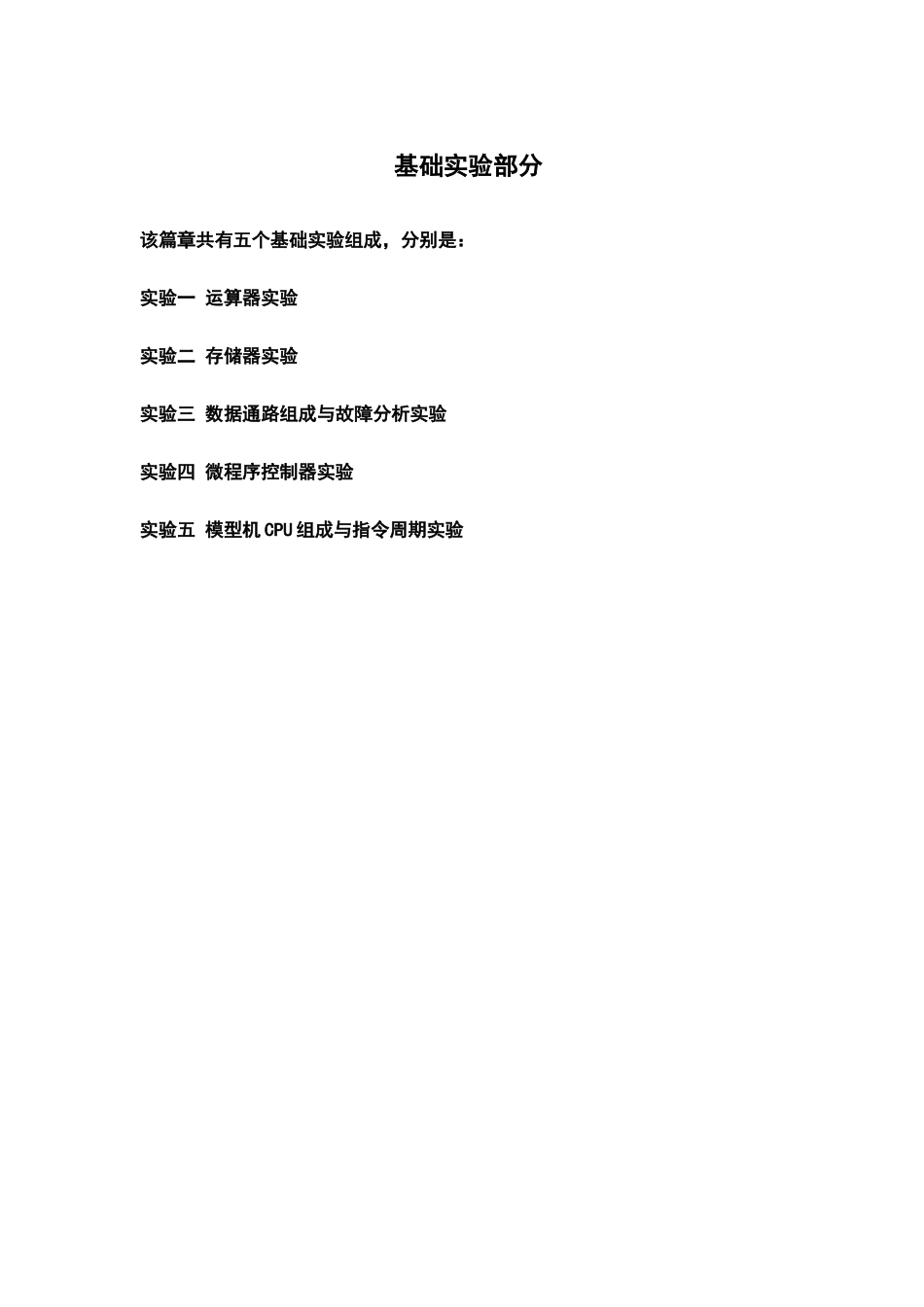

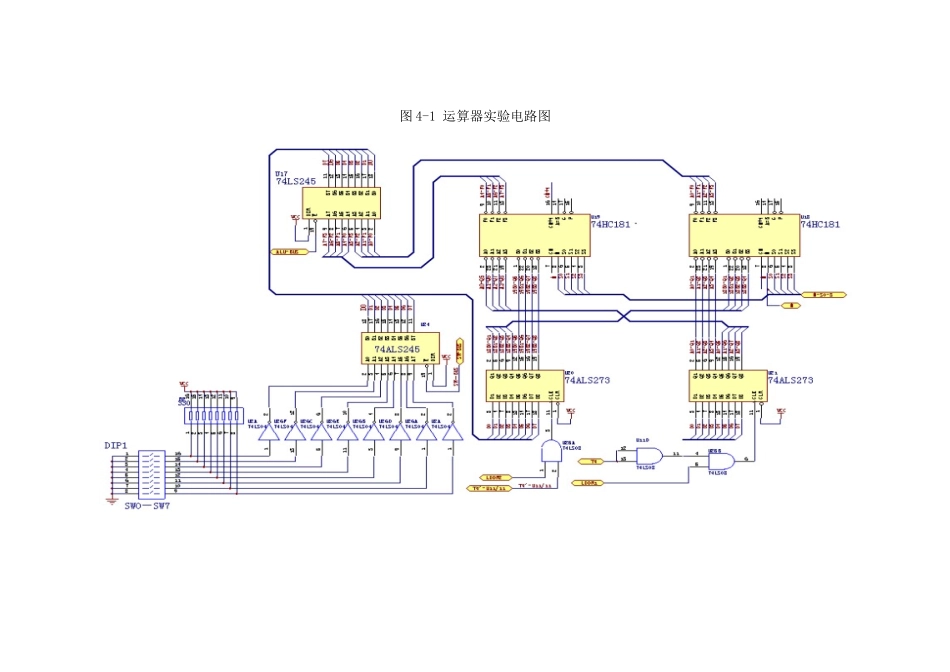

基础实验部分该篇章共有五个基础实验组成，分别是：实验一运算器实验实验二存储器实验实验三数据通路组成与故障分析实验实验四微程序控制器实验实验五模型机CPU组成与指令周期实验实验一运算器实验运算器又称作算术逻辑运算单元（ALU），是计算机的五大基本组成部件之一，主要用来完成算术运算和逻辑运算。运算器的核心部件是加法器，加减乘除运算等都是通过加法器进行的，因此，加快运算器的速度实质上是要加快加法器的速度。机器字长n位，意味着能完成两个n位数的各种运算。就应该由n个全加器构成n位并行加法器来实现。通过本实验可以让学生对运算器有一个比较深刻的了解。一、实验目的1．掌握简单运算器的数据传输方式。2．掌握算术逻辑运算部件的工作原理。3.熟悉简单运算器的数据传送通路。4.给定数据，完成各种算术运算和逻辑运算。二、实验内容：完成不带进位及带进位的算术运算、逻辑运算实验。总结出不带进位及带进位运算的特点。三、实验原理：1.实验电路图图4-1运算器实验电路图2.实验数据流图图4-2运算器实验数据流图3.实验原理运算器实验是在ALUUNIT单元进行；单板方式下，控制信号，数据，时序信号由实验仪的逻辑开关电路和时序发生器提供，SW7－SW0八个逻辑开关用于产生数据，并发送到总线上；系统方式下，其控制信号由系统机实验平台可视化软件通过管理CPU来进行控制，SW7－SW0八个逻辑开关由可视化实验平台提供数据信号。（1）DR1，DR2：运算暂存器，（2）LDDR1：控制把总线上的数据打入运算暂存器DR1，高电平有效。（3）LDDR2：控制把总线上的数据打入运算暂存器DR2，高电平有效。（4）S3，S2，S1，S0：确定执行哪一种算术运算或逻辑运算（运算功能表见附录1或者课本第49页）。（5）M：M＝0执行算术操作；M＝1执行逻辑操作。（6）/CN：/CN＝0表示ALU运算时最低位加进位1；/CN＝1则表示无进位。（7）ALU－BUS：控制运算器的运算结果是否送到总线BUS，低电平有效。（8）SW－BUS：控制8位数据开关SW7－SW0的开关量是否送到总线，低电平有效。四、实验步骤：实验前首先确定实验方式（是手动方式还是系统方式），如果在做手动方式实验则将方式选择开关置手动方式位置（31个开关状态置成单板方式）。实验箱已标明手动方式和系统方式标志。所有的实验均由手动方式来实现。如果用系统方式，则必须将系统软件安装到系统机上。将方式标志置系统模式位置。学生所做的实验均在系统机上完成。其中包括高低电平的按钮开关信号输入，状态显示均在系统机上进行。下面实验以手动方式为例进行。我们相信学生在手动方式下完成各项实验后，进入系统方式会变的更加得心应手。具体步骤如下：1．实验前应将MF－OUT输出信号与MF相连接。2．如果进行单板方式状态实验，应将开关方式状态设置成单板方式；同时将位于EDA设计区一上方P0K开关设置成手动方式位置，P1K，P2K开关位置均设置成手动方式位置。3．如果进行系统方式调试，则按上述方式相反状态设置。4．频率信号输出设置：在CPU1UNIT区有四个f0-f4状态设置，在进行实验时应保证f0-f4四个信号输出只能有一个信号输出，及f0-f4只有一开关在On的位置。ALUDR1DR2LDDR1T4LDDR2T4S1S2M0S0CNS35．不管是手动方式还是系统方式，31个按钮开关初始状态应为“1”即对应的指示灯处于发光的状态。6．位于UPCUNIT区的J1跳线开关应在右侧状态。说明：开关AL－BUS；SW－BUS标识符应为“/AL-BUS;/SW-BUS”注意事项：AL－BUS；SW－BUS不能同时按下；因为同时按下会发生总线冲突，损坏器件。实验前把TJ，DP对应的逻辑开关置成11状态（高电平输出），并预置下列逻辑电平状态：/ALU－BUS＝1，/PC－BUS＝1，R0－BUS＝1，R1－BUS＝1，R2－BUS＝1时序发生器处于单拍输出状态，实验是在单步状态下进行DR1，DR2的数据写入及运算，以便能清楚地看见每一步的运算过程。实验步骤按表1进行。实验时，对表中的逻辑开关进行操作置1或清0，在对DR1，DR2存数据时，按单次脉冲P0（产生单拍T4信号）。表1中带X的为随机状态，无论是高电平还是低电平，它都不影响运算器的运算操作。总线D7－D0上接电平指示灯，显示参与运算的数据结果。表中列出运算器实验任务的步骤同表4相...
