句柄图形 教学教案VIP免费

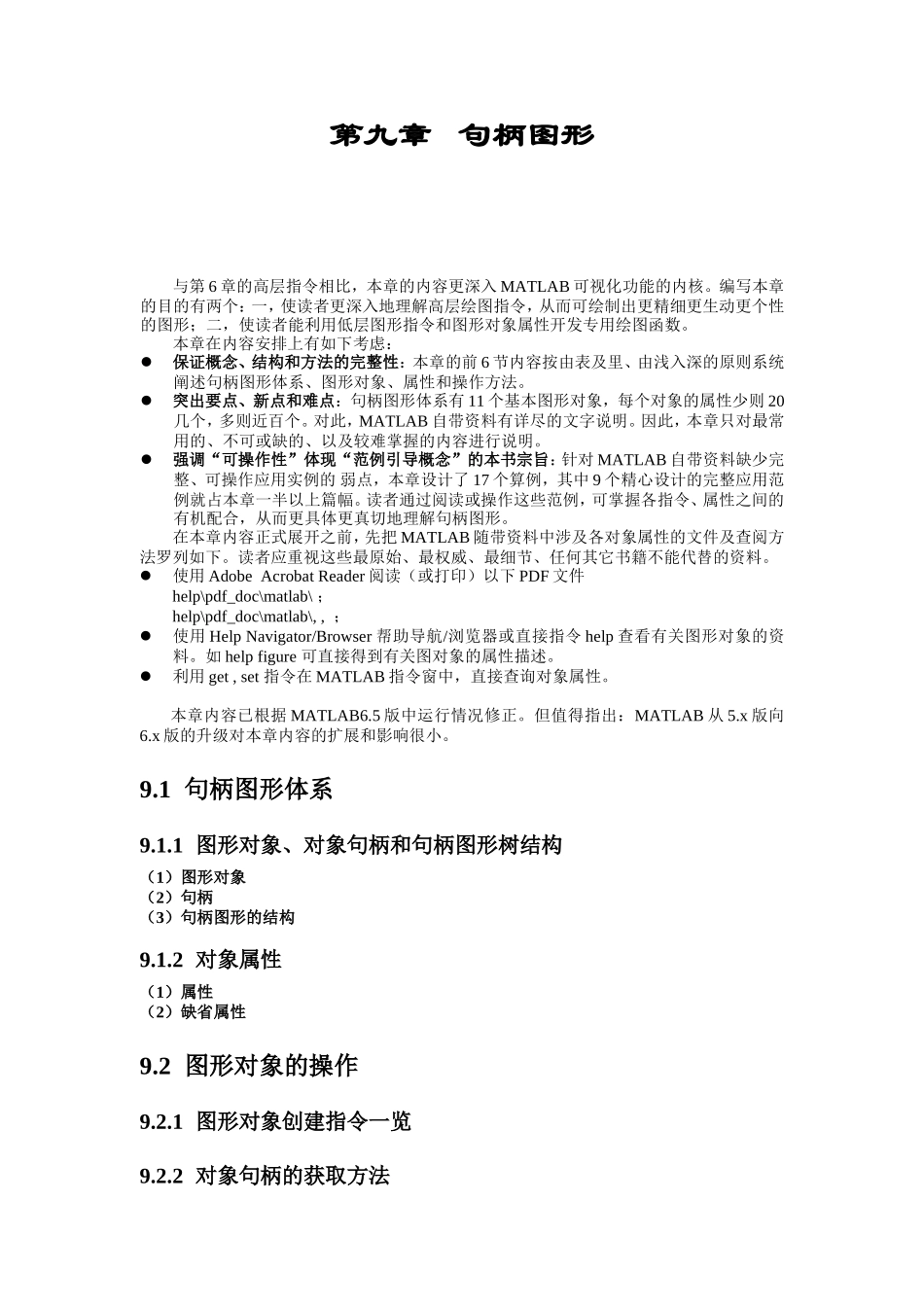

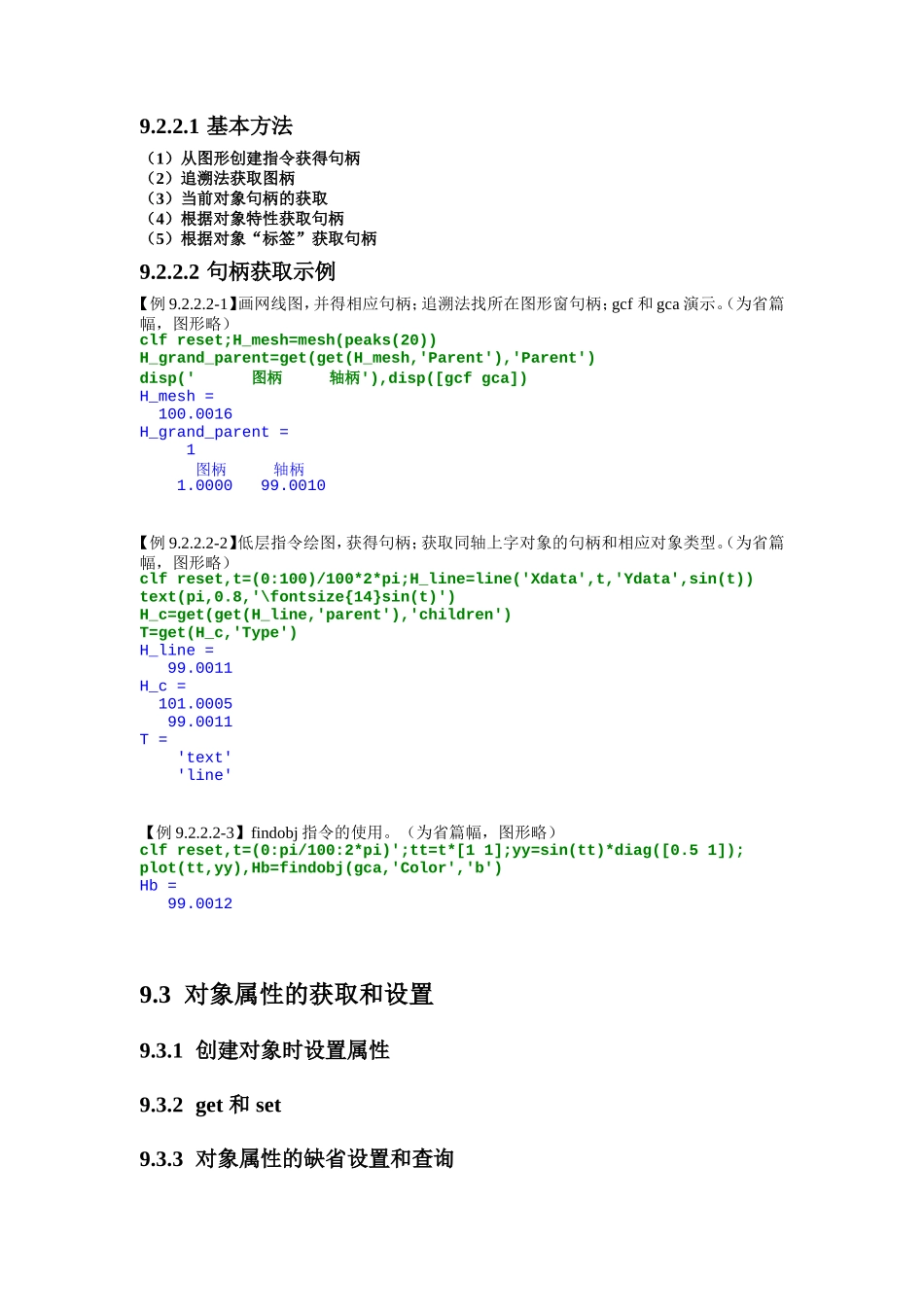

第九章句柄图形与第6章的高层指令相比，本章的内容更深入MATLAB可视化功能的内核。编写本章的目的有两个：一，使读者更深入地理解高层绘图指令，从而可绘制出更精细更生动更个性的图形；二，使读者能利用低层图形指令和图形对象属性开发专用绘图函数。本章在内容安排上有如下考虑：保证概念、结构和方法的完整性：本章的前6节内容按由表及里、由浅入深的原则系统阐述句柄图形体系、图形对象、属性和操作方法。突出要点、新点和难点：句柄图形体系有11个基本图形对象，每个对象的属性少则20几个，多则近百个。对此，MATLAB自带资料有详尽的文字说明。因此，本章只对最常用的、不可或缺的、以及较难掌握的内容进行说明。强调“可操作性”体现“范例引导概念”的本书宗旨：针对MATLAB自带资料缺少完整、可操作应用实例的弱点，本章设计了17个算例，其中9个精心设计的完整应用范例就占本章一半以上篇幅。读者通过阅读或操作这些范例，可掌握各指令、属性之间的有机配合，从而更具体更真切地理解句柄图形。在本章内容正式展开之前，先把MATLAB随带资料中涉及各对象属性的文件及查阅方法罗列如下。读者应重视这些最原始、最权威、最细节、任何其它书籍不能代替的资料。使用AdobeAcrobatReader阅读（或打印）以下PDF文件help\pdf_doc\matlab\；help\pdf_doc\matlab\,,；使用HelpNavigator/Browser帮助导航/浏览器或直接指令help查看有关图形对象的资料。如helpfigure可直接得到有关图对象的属性描述。利用get,set指令在MATLAB指令窗中，直接查询对象属性。本章内容已根据MATLAB6.5版中运行情况修正。但值得指出：MATLAB从5.x版向6.x版的升级对本章内容的扩展和影响很小。9.1句柄图形体系9.1.1图形对象、对象句柄和句柄图形树结构（1）图形对象（2）句柄（3）句柄图形的结构9.1.2对象属性（1）属性（2）缺省属性9.2图形对象的操作9.2.1图形对象创建指令一览9.2.2对象句柄的获取方法9.2.2.1基本方法（1）从图形创建指令获得句柄（2）追溯法获取图柄（3）当前对象句柄的获取（4）根据对象特性获取句柄（5）根据对象“标签”获取句柄9.2.2.2句柄获取示例【例9.2.2.2-1】画网线图，并得相应句柄；追溯法找所在图形窗句柄；gcf和gca演示。（为省篇幅，图形略）clfreset;H_mesh=mesh(peaks(20))H_grand_parent=get(get(H_mesh,'Parent'),'Parent')disp('图柄轴柄'),disp([gcfgca])H_mesh=100.0016H_grand_parent=1图柄轴柄1.000099.0010【例9.2.2.2-2】低层指令绘图，获得句柄；获取同轴上字对象的句柄和相应对象类型。（为省篇幅，图形略）clfreset,t=(0:100)/100*2*pi;H_line=line('Xdata',t,'Ydata',sin(t))text(pi,0.8,'\fontsize{14}sin(t)')H_c=get(get(H_line,'parent'),'children')T=get(H_c,'Type')H_line=99.0011H_c=101.000599.0011T='text''line'【例9.2.2.2-3】findobj指令的使用。（为省篇幅，图形略）clfreset,t=(0:pi/100:2*pi)';tt=t*[11];yy=sin(tt)*diag([0.51]);plot(tt,yy),Hb=findobj(gca,'Color','b')Hb=99.00129.3对象属性的获取和设置9.3.1创建对象时设置属性9.3.2get和set9.3.3对象属性的缺省设置和查询9.3.4属性查询和设置示例【例9.3.4-1】创建二维图形时，分别用元胞数组和构架数组设置对象属性。clfreset,x=0:pi/12:2*pi;PN1={'Color','LineWidth','Marker'};PV1={[100],5,'d'};plot(sin(x),cos(x),PN1,PV1)axissquareoffPS.Color=[0.70.70];PS.LineWidth=2;line(sin(7*x),cos(7*x),PS);图9.3-1【例9.3.4-2】本例演示：影响line或plot画线时线型和色彩的“父”对象设置。出于篇幅考虑，本节算例的图形都被删去。如要观察指令产生的图形，请读者自己运行相应指令。（1）t=(0:pi/50:2*pi)';k=0.4:0.1:1;Y=cos(t)*k;line(t,Y,'Color',[100],'LineStyle','-.')%<2>（2）clfresetset(gca,'ColorOrder',[000;0.70.70.7],'LineStyle','-|:')%<4>line(t,Y)（3）clfresetset(gcf,'DefaultAxesLineStyleOrder','-|:');%<8>set(gcf,'DefaultAxesColorOrder',[100;001]);line(t,Y)9.4为低层指令绘图准备图/轴9.4.1'NextPlot'属性9.4.2准备图/轴的简捷指令newplot9....
