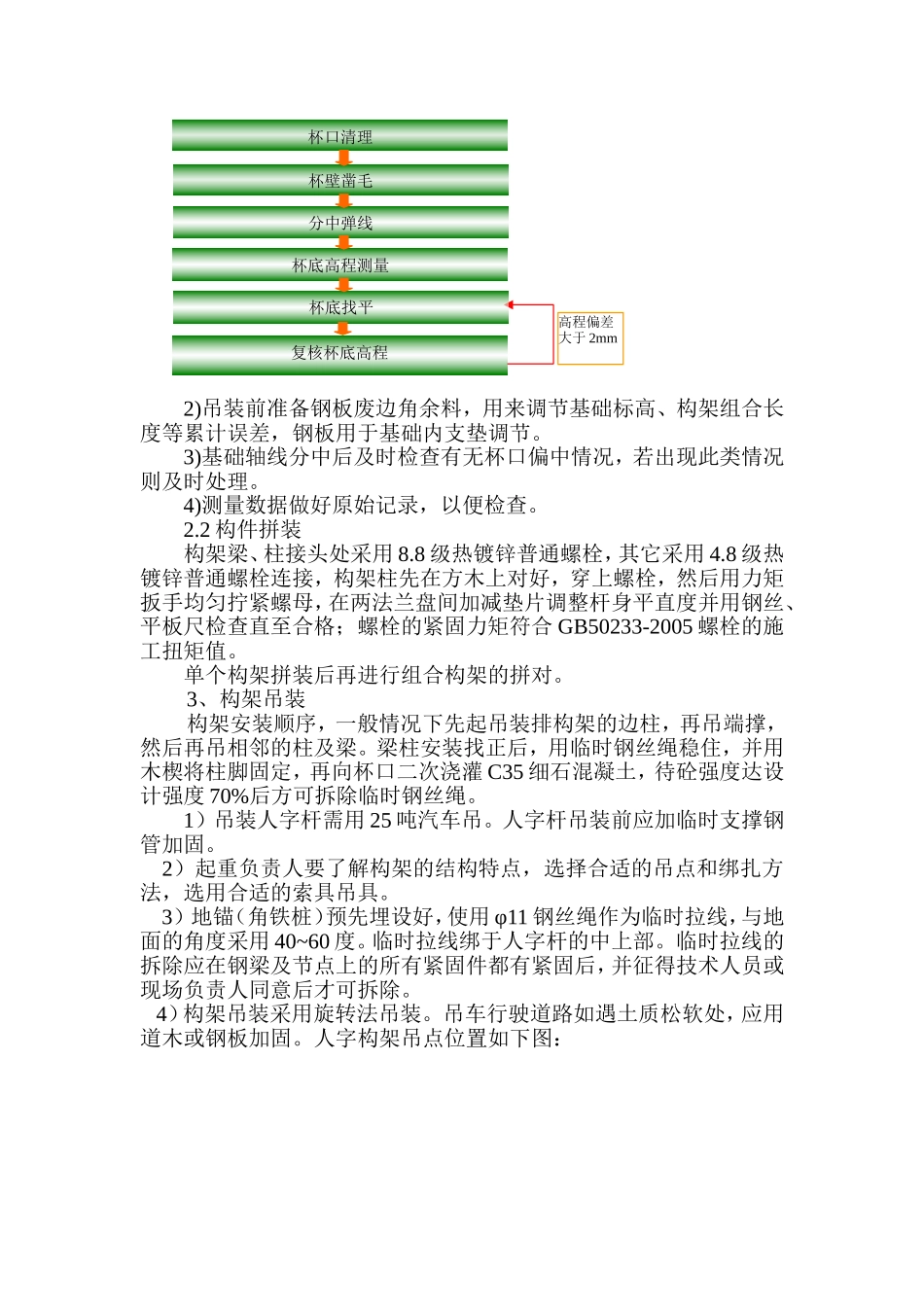

鲁朗110kV输变电工程施工Ⅲ标段110KV构、支架施工方案鲁朗110kV变电站构、支架施工方案一、概述鲁朗变电站110kV构架分为进出线构架、母线构架、主变构架分别布置于站址110kV设备区域及主变区域，进出线构架分别2组、母线构架2组、主变构架2组，共8组，构架主要由构架柱、构架梁接线柱、爬梯相关组件组成。构架柱采用钢管“A”柱，构架梁采用角钢及圆钢组成的正三角形截面钢桁架梁。构架总重约60吨，详见设计蓝图。出线构架钢梁主要由∠80的角钢、φ25的圆钢焊接而成，现场进行组装，两端与人字柱顶板采用M20螺栓连接，“A”柱主要由φ273钢管采用法兰连接现场拼装而成，接线线柱垂直立于“A”字柱顶并采用螺栓连接方式与“A”字柱连接。二、编制依据1、合同文件中的有关技术条款；2、《钢结构工程施工质量验收规范》GB50205—2001及相关的规程规范和技术标准要求；3、《电力建设施工技术规范》DL519.1—2012土建结构工程；4、《输变电钢管结构制造技术条件》DL/T646-2012;5、《建筑钢结构焊接技术规程》JGJ81-2002;6、设计图纸:图号：50-B03291S-T0601、50-B03291S-T0701三、构支、架安装的特性分析鲁朗变电站110kV构架布置于站址110kV区域、主变区域，现场空间大，视野宽阔，所有构架采用地面预组装，组装完成后，使用汽车吊进行吊装就位，就位后采用封绳进行固定及调整“A”字杆的垂直度。四、安装前准备工作4.1基础工作面准备1）构架基础杯口派专人进行清扫及凿毛；2）对所有构架基础进行测量放点，保证构架的中心坐标在同一轴线上，将设计高程、中心坐标进行标识。4.2组装工作面准备1）根据构架平面布置图，对到货构架进行分类摆放，对构架安装采用先装进线构架母线构架主变进线构架及主变构架。2）起重设备布置起重设备及封绳按照构架安装顺序摆放至相关区域。3）工器具及材料准备主要施工设备包括电焊机、汽车吊、手拉葫芦、封绳、电焊条、氧气等消耗性材料。4.3技术准备1）施工技术人员熟悉施工图纸，进行图纸审核，参加设计交底及图纸会审。2）提出构架柱、构架梁和构件的规格与数量，为构件进场后验收核查作准备。3）提出构架吊装消耗材料计划并落实解决。4）提出构架吊装施工机具计划并落实解决。5）现场作好吊装准备，平整场地，以便于电杆及钢梁的倒运，同时布置好施工电源。五、钢构架安装方法1、作业程序“A”字杆、钢横梁、构件现场验收——“A”字杆及钢构倒运就位——“A”字杆及构件组装——构架吊装——浇灌柱根部砼。2、作业方法2.1基础准备1)构架基础在结构吊装前，其砼强度全部已达到设计强度，但应作好如下准备工作：2)吊装前准备钢板废边角余料，用来调节基础标高、构架组合长度等累计误差，钢板用于基础内支垫调节。3)基础轴线分中后及时检查有无杯口偏中情况，若出现此类情况则及时处理。4)测量数据做好原始记录，以便检查。2.2构件拼装构架梁、柱接头处采用8.8级热镀锌普通螺栓，其它采用4.8级热镀锌普通螺栓连接，构架柱先在方木上对好，穿上螺栓，然后用力矩扳手均匀拧紧螺母，在两法兰盘间加减垫片调整杆身平直度并用钢丝、平板尺检查直至合格；螺栓的紧固力矩符合GB50233-2005螺栓的施工扭矩值。单个构架拼装后再进行组合构架的拼对。3、构架吊装构架安装顺序，一般情况下先起吊装排构架的边柱，再吊端撑，然后再吊相邻的柱及梁。梁柱安装找正后，用临时钢丝绳稳住，并用木楔将柱脚固定，再向杯口二次浇灌C35细石混凝土，待砼强度达设计强度70%后方可拆除临时钢丝绳。1）吊装人字杆需用25吨汽车吊。人字杆吊装前应加临时支撑钢管加固。2）起重负责人要了解构架的结构特点，选择合适的吊点和绑扎方法，选用合适的索具吊具。3）地锚（角铁桩）预先埋设好，使用φ11钢丝绳作为临时拉线，与地面的角度采用40~60度。临时拉线绑于人字杆的中上部。临时拉线的拆除应在钢梁及节点上的所有紧固件都有紧固后，并征得技术人员或现场负责人同意后才可拆除。4）构架吊装采用旋转法吊装。吊车行驶道路如遇土质松软处，应用道木或钢板加固。人字构架吊点位置如下图：高程偏差大于2mm杯口清理杯壁凿毛分中弹线杯底高程测量杯底找平复核杯底高程5）人字杆起吊后，应...
