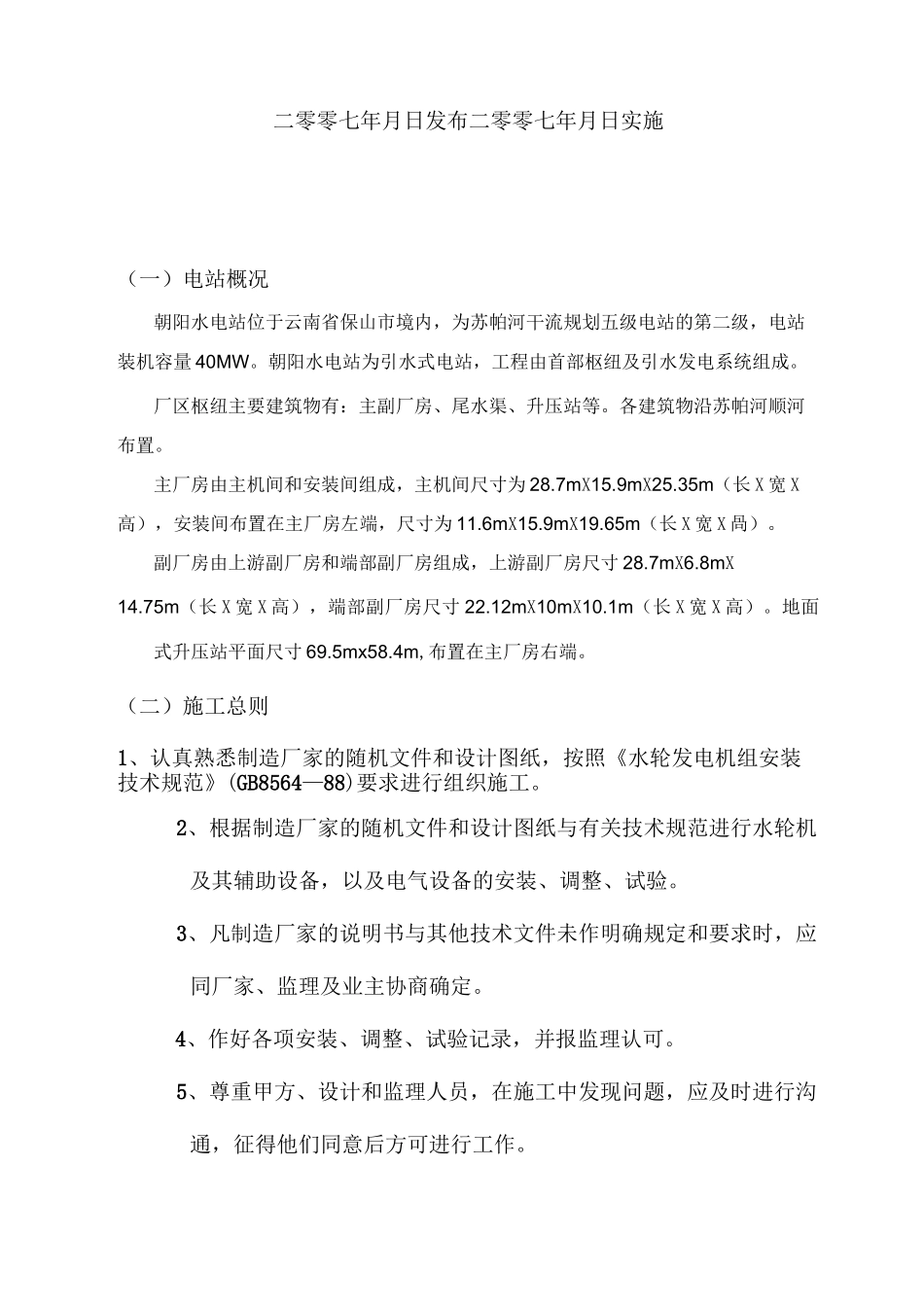

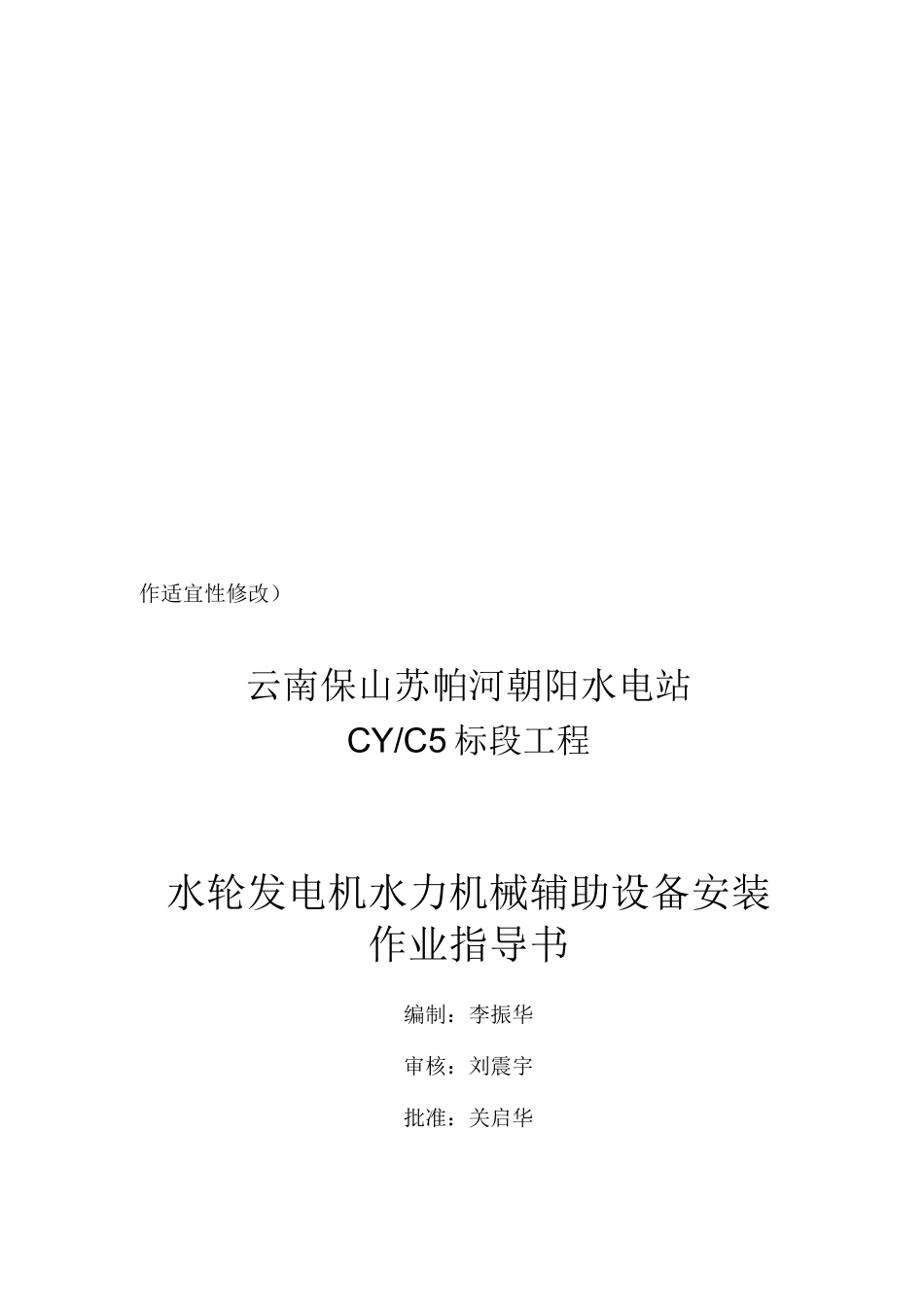

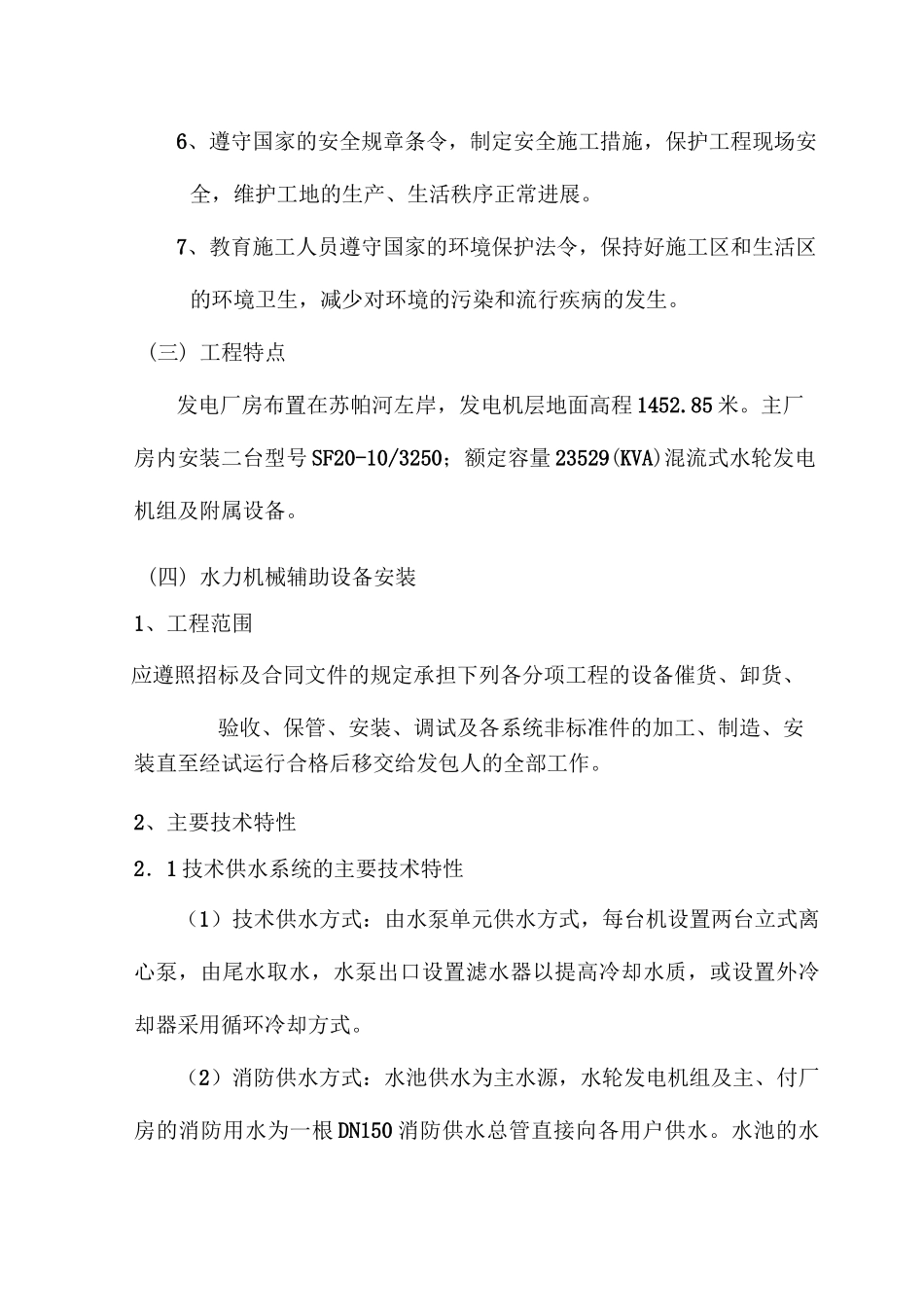

作适宜性修改）云南保山苏帕河朝阳水电站CY/C5 标段工程水轮发电机水力机械辅助设备安装作业指导书编制：李振华审核：刘震宇批准：关启华二零零七年月日发布二零零七年月日实施（一）电站概况朝阳水电站位于云南省保山市境内，为苏帕河干流规划五级电站的第二级，电站装机容量 40MW。朝阳水电站为引水式电站，工程由首部枢纽及引水发电系统组成。厂区枢纽主要建筑物有：主副厂房、尾水渠、升压站等。各建筑物沿苏帕河顺河布置。主厂房由主机间和安装间组成，主机间尺寸为 28.7mX15.9mX25.35m（长 X 宽 X高），安装间布置在主厂房左端，尺寸为 11.6mX15.9mX19.65m（长 X 宽 X 咼）。副厂房由上游副厂房和端部副厂房组成，上游副厂房尺寸 28.7mX6.8mX14.75m（长 X 宽 X 高），端部副厂房尺寸 22.12mX10mX10.1m（长 X 宽 X 高）。地面式升压站平面尺寸 69.5mx58.4m,布置在主厂房右端。（二）施工总则1、认真熟悉制造厂家的随机文件和设计图纸，按照《水轮发电机组安装技术规范》(GB8564—88)要求进行组织施工。2、根据制造厂家的随机文件和设计图纸与有关技术规范进行水轮机及其辅助设备，以及电气设备的安装、调整、试验。3、凡制造厂家的说明书与其他技术文件未作明确规定和要求时，应同厂家、监理及业主协商确定。4、作好各项安装、调整、试验记录，并报监理认可。5、尊重甲方、设计和监理人员，在施工中发现问题，应及时进行沟通，征得他们同意后方可进行工作。6、遵守国家的安全规章条令，制定安全施工措施，保护工程现场安全，维护工地的生产、生活秩序正常进展。7、教育施工人员遵守国家的环境保护法令，保持好施工区和生活区的环境卫生，减少对环境的污染和流行疾病的发生。(三) 工程特点发电厂房布置在苏帕河左岸，发电机层地面高程 1452.85 米。主厂房内安装二台型号 SF20-10/3250；额定容量 23529(KVA)混流式水轮发电机组及附属设备。(四) 水力机械辅助设备安装1、工程范围应遵照招标及合同文件的规定承担下列各分项工程的设备催货、卸货、验收、保管、安装、调试及各系统非标准件的加工、制造、安装直至经试运行合格后移交给发包人的全部工作。2、主要技术特性2．1 技术供水系统的主要技术特性（1）技术供水方式：由水泵单元供水方式，每台机设置两台立式离心泵，由尾水取水，水泵出口设置滤水器以提高冷却水质，或设置外冷却器采用循环冷却方式。（2）消防供水方式：水池供水为主水源，水轮发电机组及主、...
