采暖管道散热器安装方案

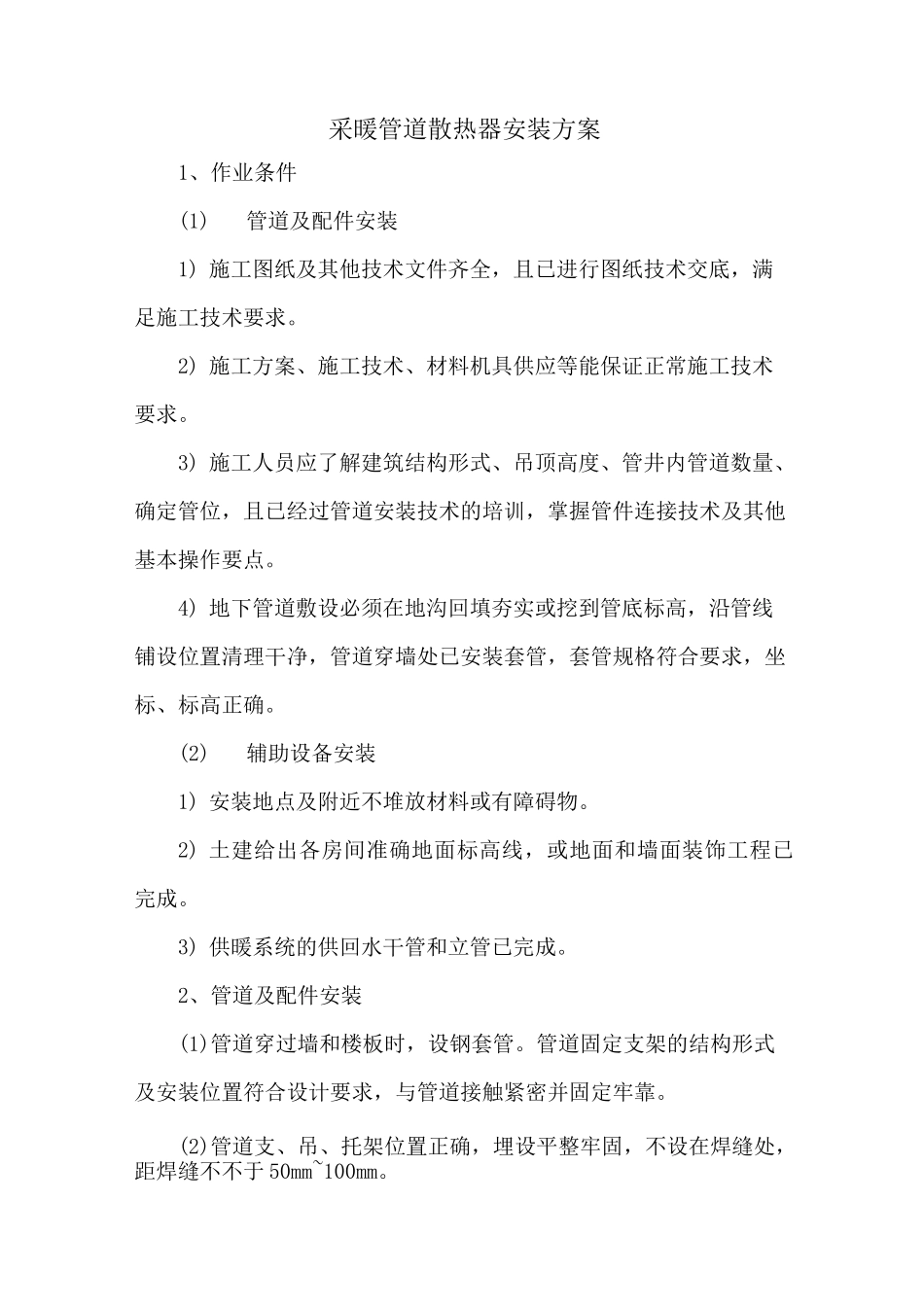

采暖管道散热器安装方案_第1页
1/6

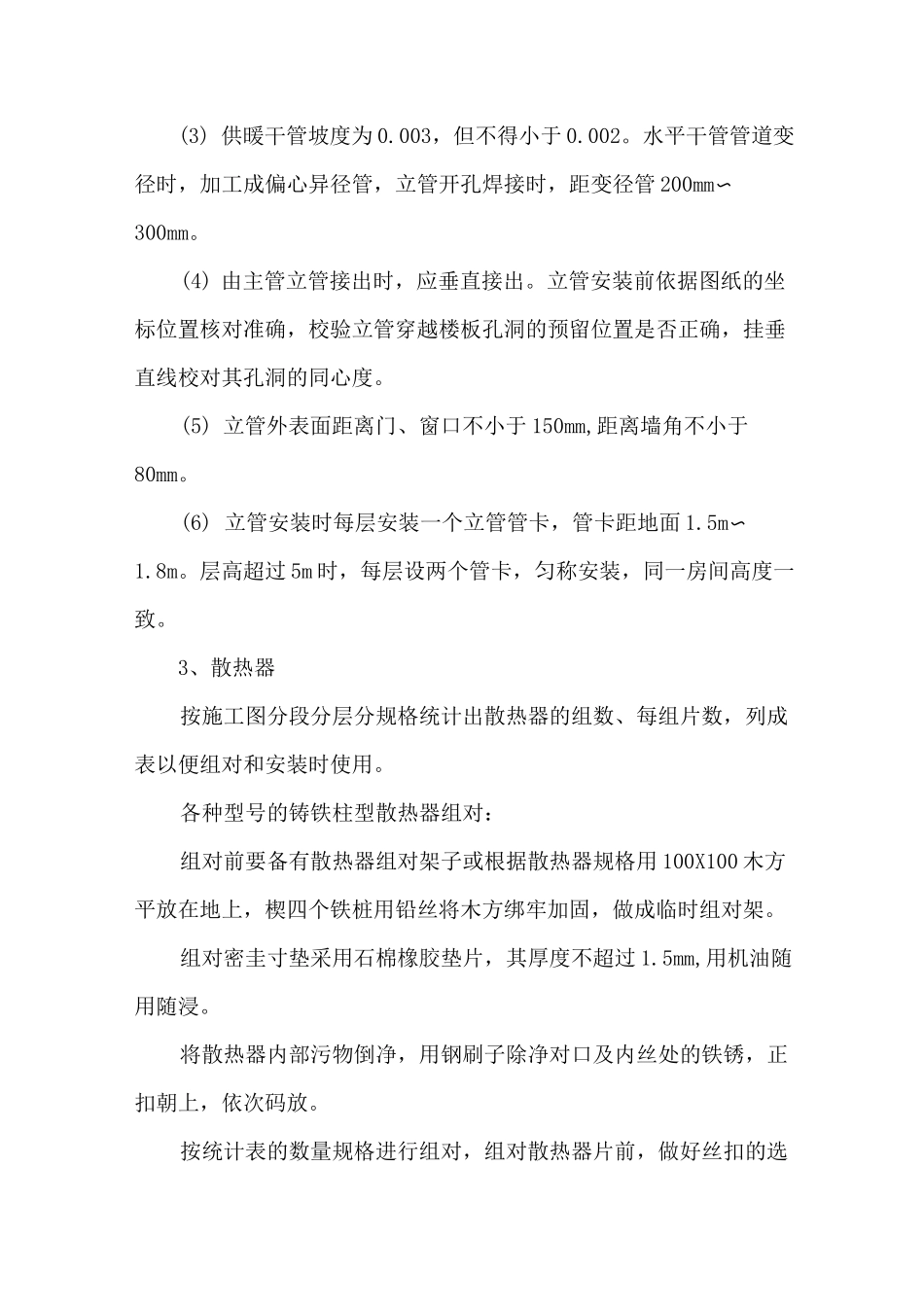

采暖管道散热器安装方案_第2页
2/6

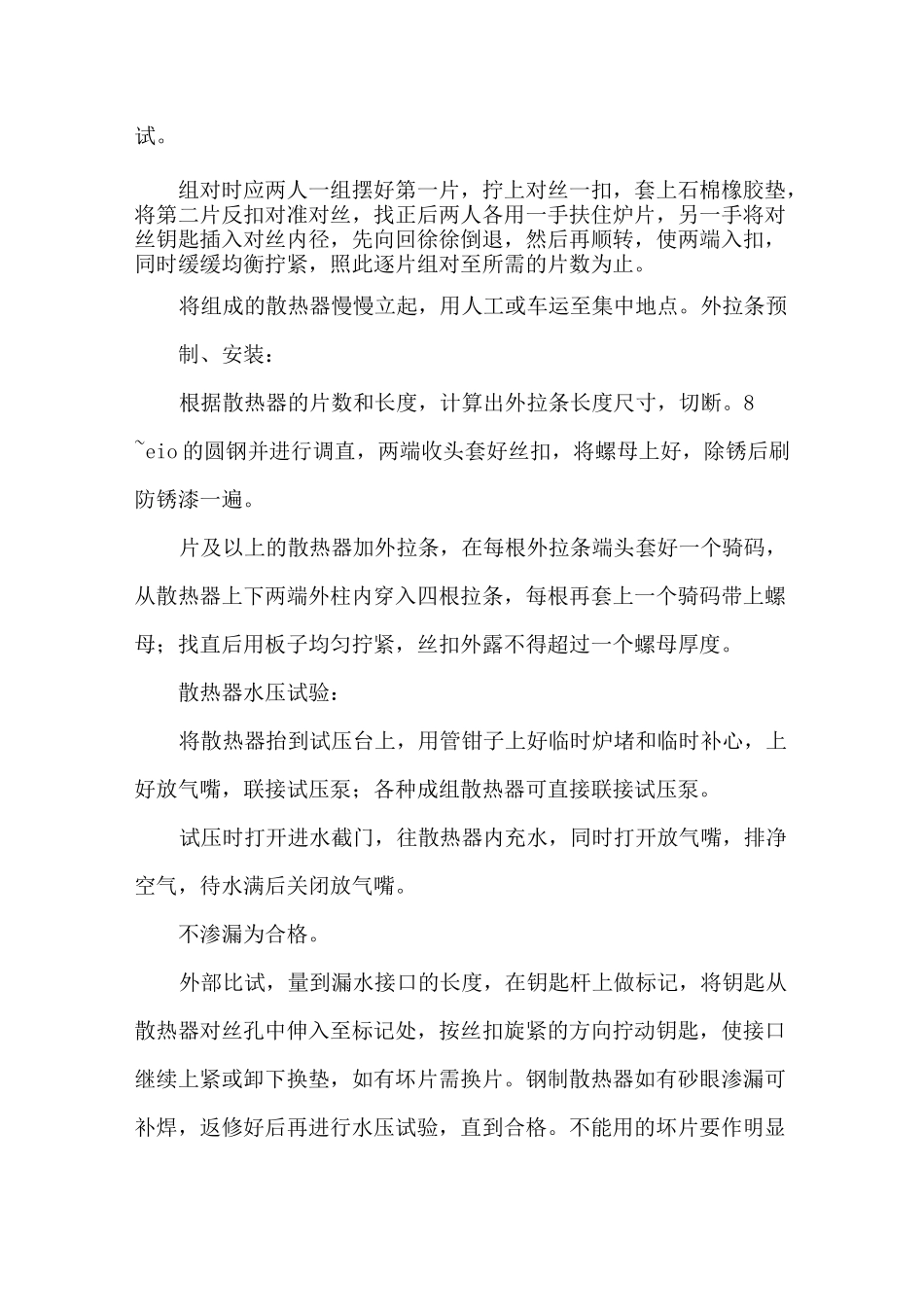

采暖管道散热器安装方案_第3页
3/6
采暖管道散热器安装方案1、作业条件(1)管道及配件安装1) 施工图纸及其他技术文件齐全,且已进行图纸技术交底,满足施工技术要求。2) 施工方案、施工技术、材料机具供应等能保证正常施工技术要求。3) 施工人员应了解建筑结构形式、吊顶高度、管井内管道数量、确定管位,且已经过管道安装技术的培训,掌握管件连接技术及其他基本操作要点。4) 地下管道敷设必须在地沟回填夯实或挖到管底标高,沿管线铺设位置清理干净,管道穿墙处已安装套管,套管规格符合要求,坐标、标高正确。(2)辅助设备安装1) 安装地点及附近不堆放材料或有障碍物。2) 土建给出各房间准确地面标高线,或地面和墙面装饰工程已完成。3) 供暖系统的供回水干管和立管已完成。2、管道及配件安装(1)管道穿过墙和楼板时,设钢套管。管道固定支架的结构形式及安装位置符合设计要求,与管道接触紧密并固定牢靠。(2)管道支、吊、托架位置正确,埋设平整牢固,不设在焊缝处,距焊缝不不于 50mm~100mm。(3) 供暖干管坡度为 0.003,但不得小于 0.002。水平干管管道变径时,加工成偏心异径管,立管开孔焊接时,距变径管 200mm〜300mm。(4) 由主管立管接出时,应垂直接出。立管安装前依据图纸的坐标位置核对准确,校验立管穿越楼板孔洞的预留位置是否正确,挂垂直线校对其孔洞的同心度。(5) 立管外表面距离门、窗口不小于 150mm,距离墙角不小于80mm。(6) 立管安装时每层安装一个立管管卡,管卡距地面 1.5m〜1.8m。层高超过 5m 时,每层设两个管卡,匀称安装,同一房间高度一致。3、散热器按施工图分段分层分规格统计出散热器的组数、每组片数,列成表以便组对和安装时使用。各种型号的铸铁柱型散热器组对:组对前要备有散热器组对架子或根据散热器规格用 100X100 木方平放在地上,楔四个铁桩用铅丝将木方绑牢加固,做成临时组对架。组对密圭寸垫采用石棉橡胶垫片,其厚度不超过 1.5mm,用机油随用随浸。将散热器内部污物倒净,用钢刷子除净对口及内丝处的铁锈,正扣朝上,依次码放。按统计表的数量规格进行组对,组对散热器片前,做好丝扣的选试。组对时应两人一组摆好第一片,拧上对丝一扣,套上石棉橡胶垫,将第二片反扣对准对丝,找正后两人各用一手扶住炉片,另一手将对丝钥匙插入对丝内径,先向回徐徐倒退,然后再顺转,使两端入扣,同时缓缓均衡拧紧,照此逐片组对至所需的片数为止。将组成的散热器慢慢立起,用人工或车运至集中地点。外拉条预制、安装:根据散热器...
