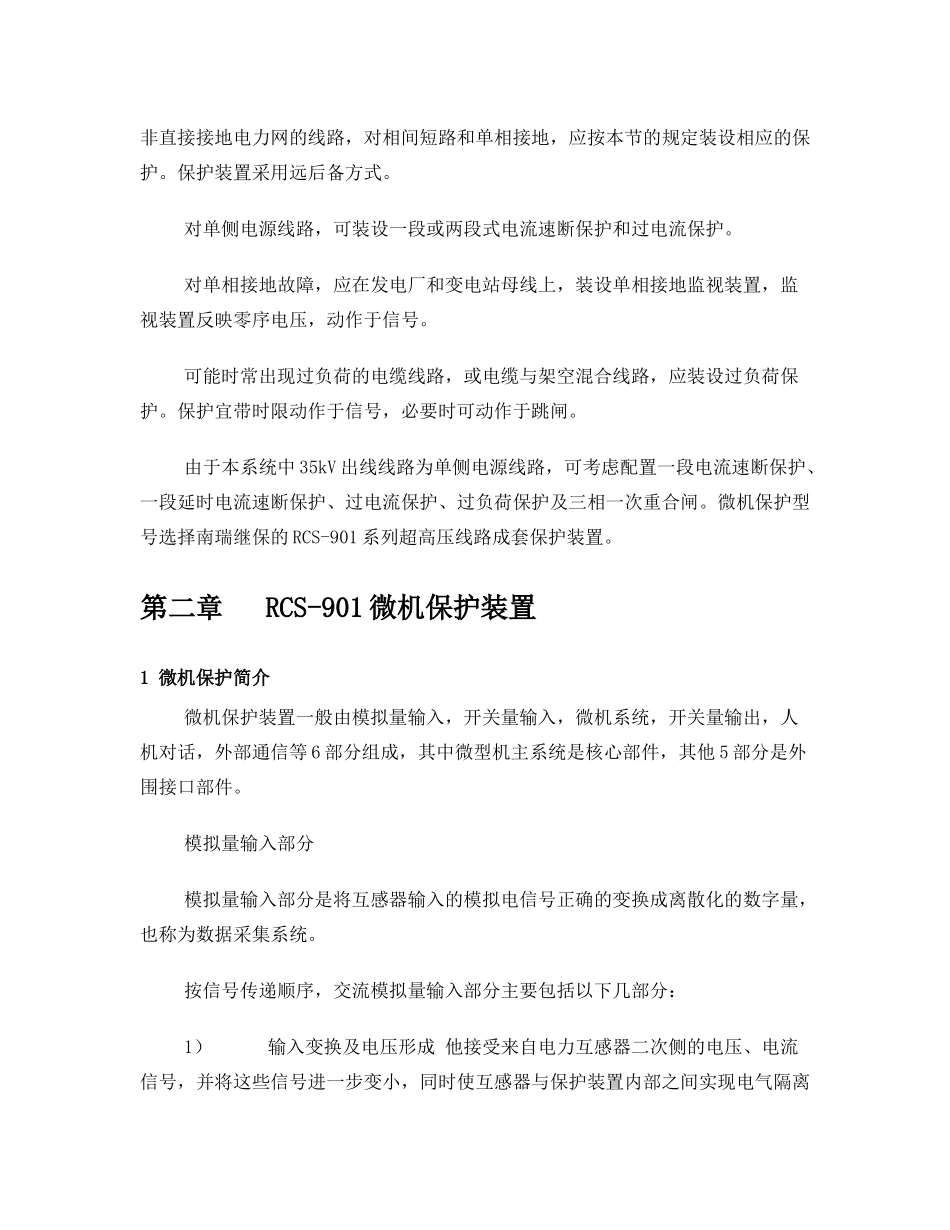

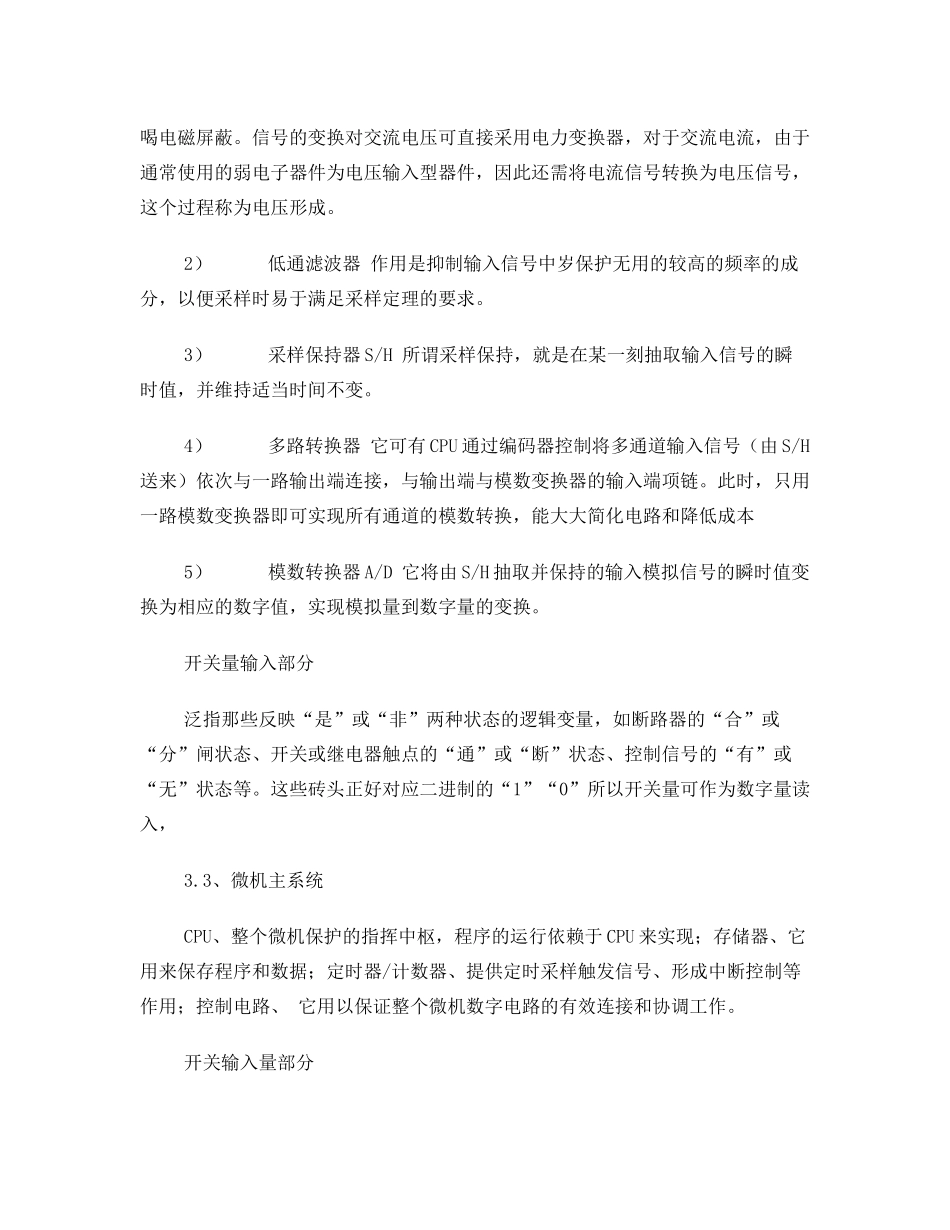

前言电系统的不断发展和安全稳定运行，给国民经济和社会发展带来了巨大动力和效益。但是，电力系统一旦发生自然或人为故障，如果不能及时有效控制，就会失去稳定运行，使电网瓦解，并造成大面积停电，给社会带来灾难性的后果。继电保护（包括安全自动装置）是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本、最重要、最有效的技术手段。许多实例表明，继电保护装置一旦不能正确动作，就会扩大事故，酿成严重后果。因此，加强继电保护的设计和整定计算，是保证电网安全稳定运行的重要工作电力系统的飞速发展对继电保护不断提出新的要求,电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。因此，继电保护技术得天独厚，在几十年的时间里完成了发展的4个历史阶段。（1）机电式继电保护阶段。（2）晶体管式继电保护阶段。（3）集成电路式继电保护阶段。（4）计算机式继电保护阶段。随着微机保护装置的研究，在微机保护软件、算法等方面也取得了很多理论成果。可以说从20世纪90年代开始我国继电保护技术已进入了微机保护的时代。本次课程设计主要任务是通过对某简单电网进行继电保护系统设计，掌握继电保护的配置方法、基本原理和整定计算的基本方法，深化对线路、变压器、母线等元件的继电保护基本原理和装置结构的理解，掌握各种元件的保护配置和故障后的动作特性，掌握微机保护中各种保护的整定方法、接线方法。掌握判定微机继电保护装置正确动作的方法。第一章继电保护的配置按照《继电保护和安全自动装置技术规程》（GB14285-93）及《电力装置的继电保护和安全自动装置设计规范》（GB50062-92）的要求，35kV及以上中性点非直接接地电力网的线路，对相间短路和单相接地，应按本节的规定装设相应的保护。保护装置采用远后备方式。对单侧电源线路，可装设一段或两段式电流速断保护和过电流保护。对单相接地故障，应在发电厂和变电站母线上，装设单相接地监视装置，监视装置反映零序电压，动作于信号。可能时常出现过负荷的电缆线路，或电缆与架空混合线路，应装设过负荷保护。保护宜带时限动作于信号，必要时可动作于跳闸。由于本系统中35kV出线线路为单侧电源线路，可考虑配置一段电流速断保护、一段延时电流速断保护、过电流保护、过负荷保护及三相一次重合闸。微机保护型号选择南瑞继保的RCS-901系列超高压线路成套保护装置。第二章RCS-901微机保护装置1微机保护简介微机保护装置一般由模拟量输入，开关量输入，微机系统，开关量输出，人机对话，外部通信等6部分组成，其中微型机主系统是核心部件，其他5部分是外围接口部件。模拟量输入部分模拟量输入部分是将互感器输入的模拟电信号正确的变换成离散化的数字量，也称为数据采集系统。按信号传递顺序，交流模拟量输入部分主要包括以下几部分：1）输入变换及电压形成他接受来自电力互感器二次侧的电压、电流信号，并将这些信号进一步变小，同时使互感器与保护装置内部之间实现电气隔离喝电磁屏蔽。信号的变换对交流电压可直接采用电力变换器，对于交流电流，由于通常使用的弱电子器件为电压输入型器件，因此还需将电流信号转换为电压信号，这个过程称为电压形成。2）低通滤波器作用是抑制输入信号中岁保护无用的较高的频率的成分，以便采样时易于满足采样定理的要求。3）采样保持器S/H所谓采样保持，就是在某一刻抽取输入信号的瞬时值，并维持适当时间不变。4）多路转换器它可有CPU通过编码器控制将多通道输入信号（由S/H送来）依次与一路输出端连接，与输出端与模数变换器的输入端项链。此时，只用一路模数变换器即可实现所有通道的模数转换，能大大简化电路和降低成本5）模数转换器A/D它将由S/H抽取并保持的输入模拟信号的瞬时值变换为相应的数字值，实现模拟量到数字量的变换。开关量输入部分泛指那些反映“是”或“非”两种状态的逻辑变量，如断路器的“合”或“分”闸状态、开关或继电器触点的“通”或“断”状态、控制信号的“有”或“无”状态等。这些砖头正好对应二进制的“1”“0”所以开关量可作为数字量读入，3.3、微机主系统CPU、整个微机保护的指挥中枢，程序的...
