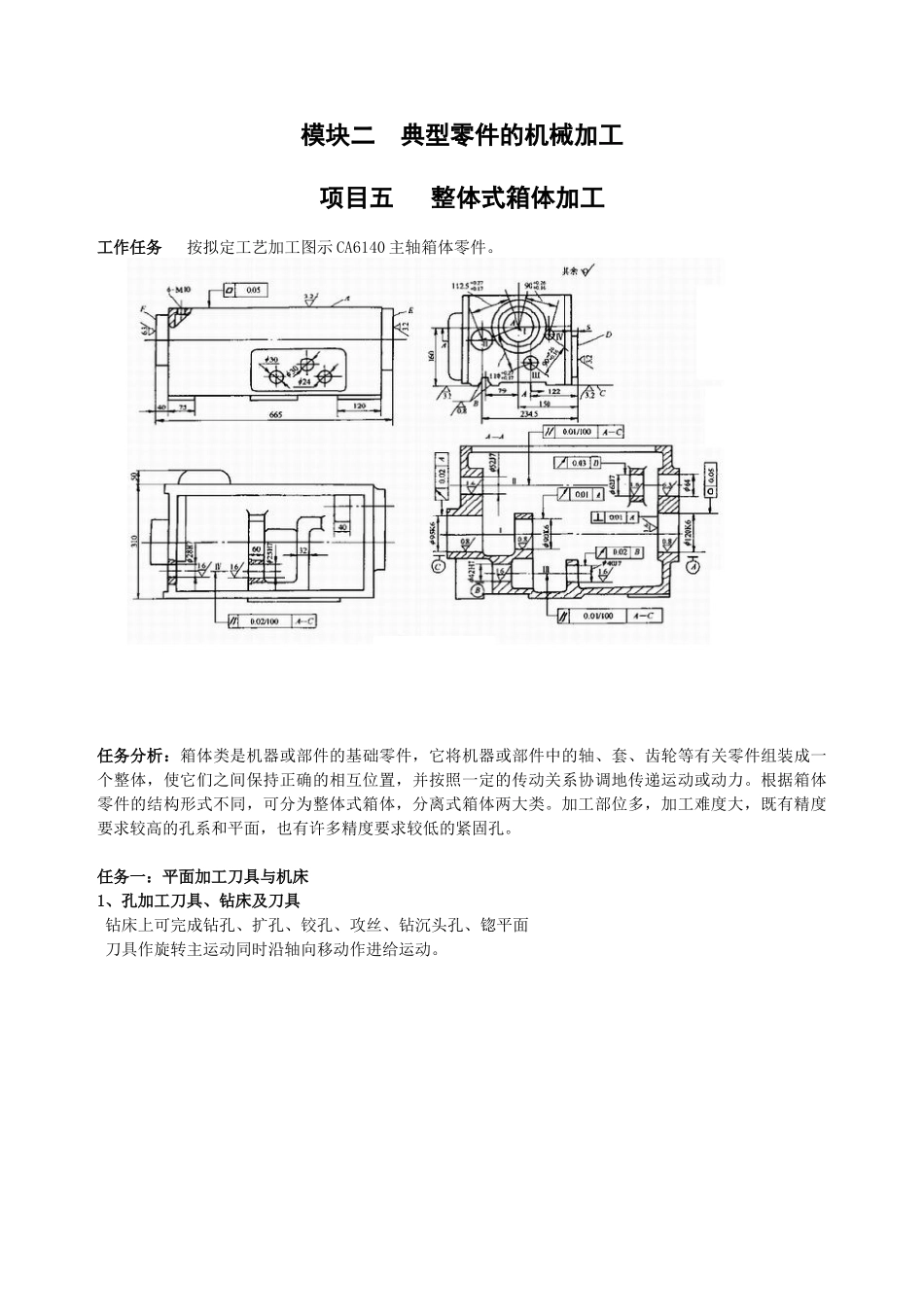

模块二 典型零件的机械加工项目五 整体式箱体加工工作任务 按拟定工艺加工图示 CA6140 主轴箱体零件
任务分析：箱体类是机器或部件的基础零件，它将机器或部件中的轴、套、齿轮等有关零件组装成一个整体，使它们之间保持正确的相互位置，并按照一定的传动关系协调地传递运动或动力
根据箱体零件的结构形式不同，可分为整体式箱体，分离式箱体两大类
加工部位多，加工难度大，既有精度要求较高的孔系和平面，也有许多精度要求较低的紧固孔

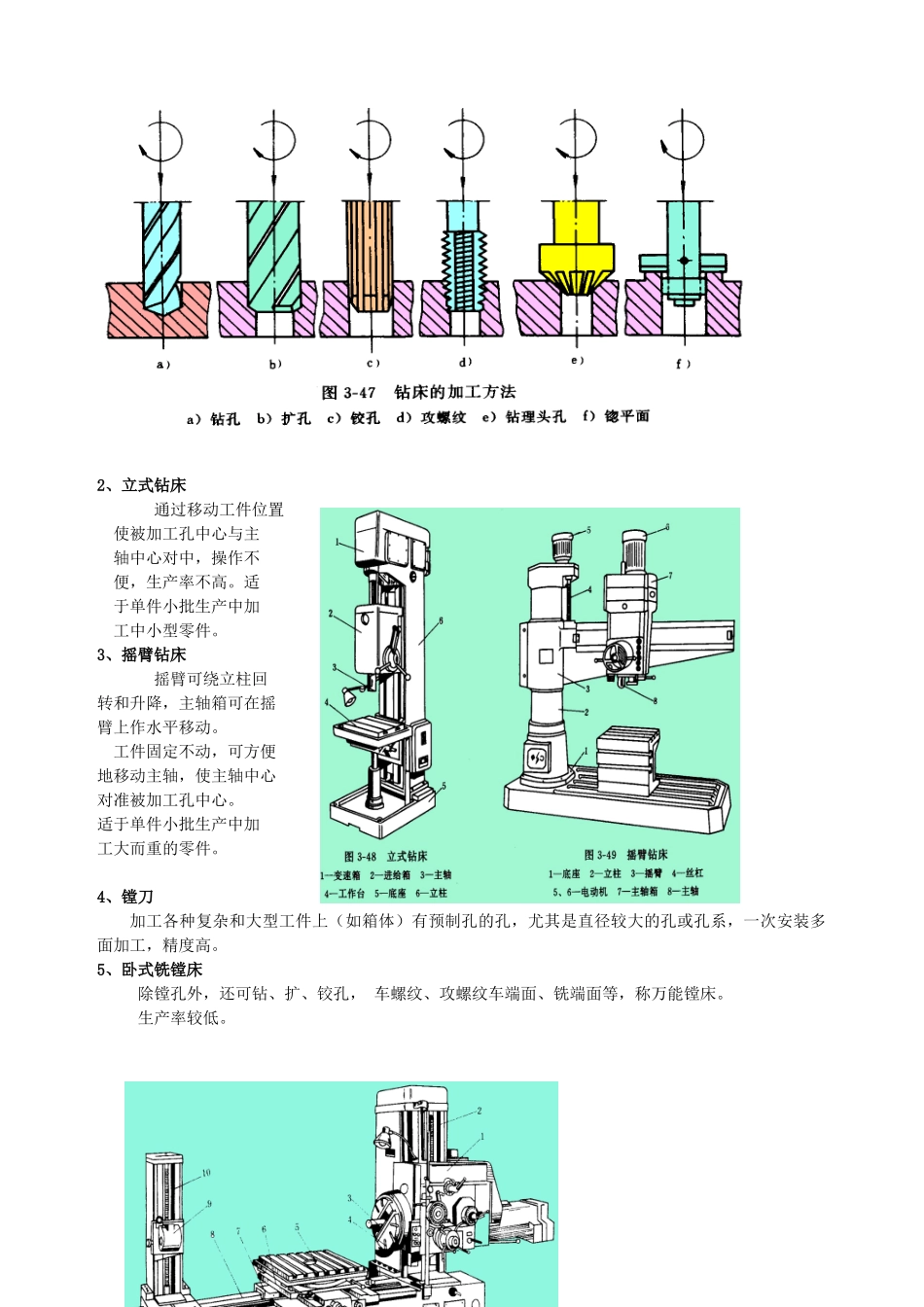

任务一：平面加工刀具与机床1、孔加工刀具、钻床及刀具 钻床上可完成钻孔、扩孔、铰孔、攻丝、钻沉头孔、锪平面 刀具作旋转主运动同时沿轴向移动作进给运动
2、立式钻床 通过移动工件位置 使被加工孔中心与主 轴中心对中，操作不 便，生产率不高
适 于单件小批生产中加 工中小型零件
3、摇臂钻床 摇臂可绕立柱回转和升降，主轴箱可在摇臂上作水平移动
工件固定不动，可方便地移动主轴，使主轴中心对准被加工孔中心
适于单件小批生产中加工大而重的零件
4、镗刀加工各种复杂和大型工件上（如箱体）有预制孔的孔，尤其是直径较大的孔或孔系，一次安装多面加工，精度高
5、卧式铣镗床 除镗孔外，还可钻、扩、铰孔， 车螺纹、攻螺纹车端面、铣端面等，称万能镗床

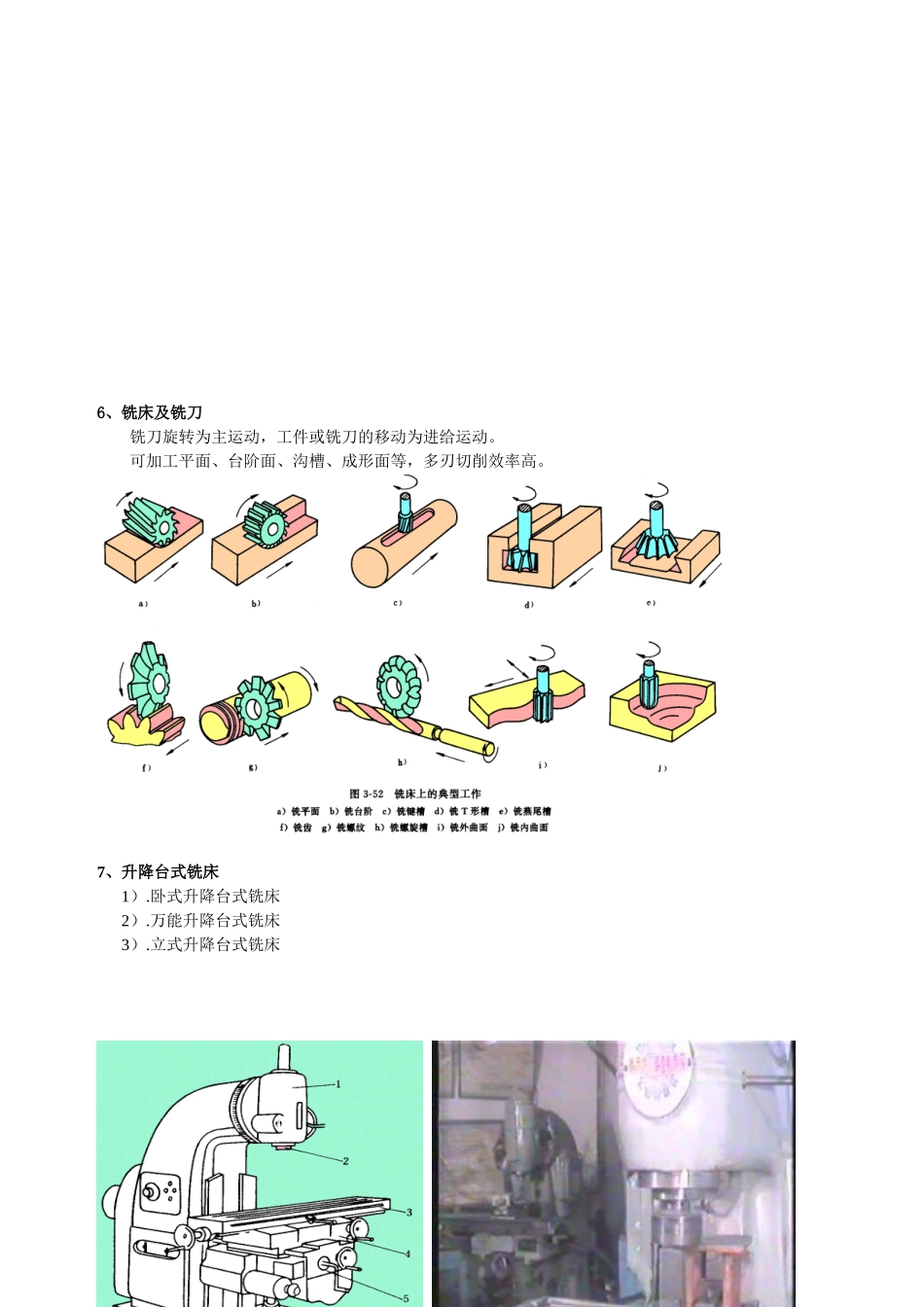

6、铣床及铣刀铣刀旋转为主运动，工件或铣刀的移动为进给运动
可加工平面、台阶面、沟槽、成形面等，多刃切削效率高
7、升降台式铣床 1）
卧式升降台式铣床 2）
万能升降台式铣床 3）
立式升降台式铣床工件可在三个方向进行位置调整或作进给运动
万能式工作台与床鞍之间增装一转盘，工作台可在水平面内扳转一角度以加工螺旋槽等
图 Ⅹ A6132 型万能升降台铣床1—底座 2—床身 3—悬梁 4—主轴 5—刀轴支架6—工作台 7—回转盘 8—床鞍 9—升降台8、龙门铣床 机床刚度高，可多刀同时加工多个工件或多个表面，生产率高
