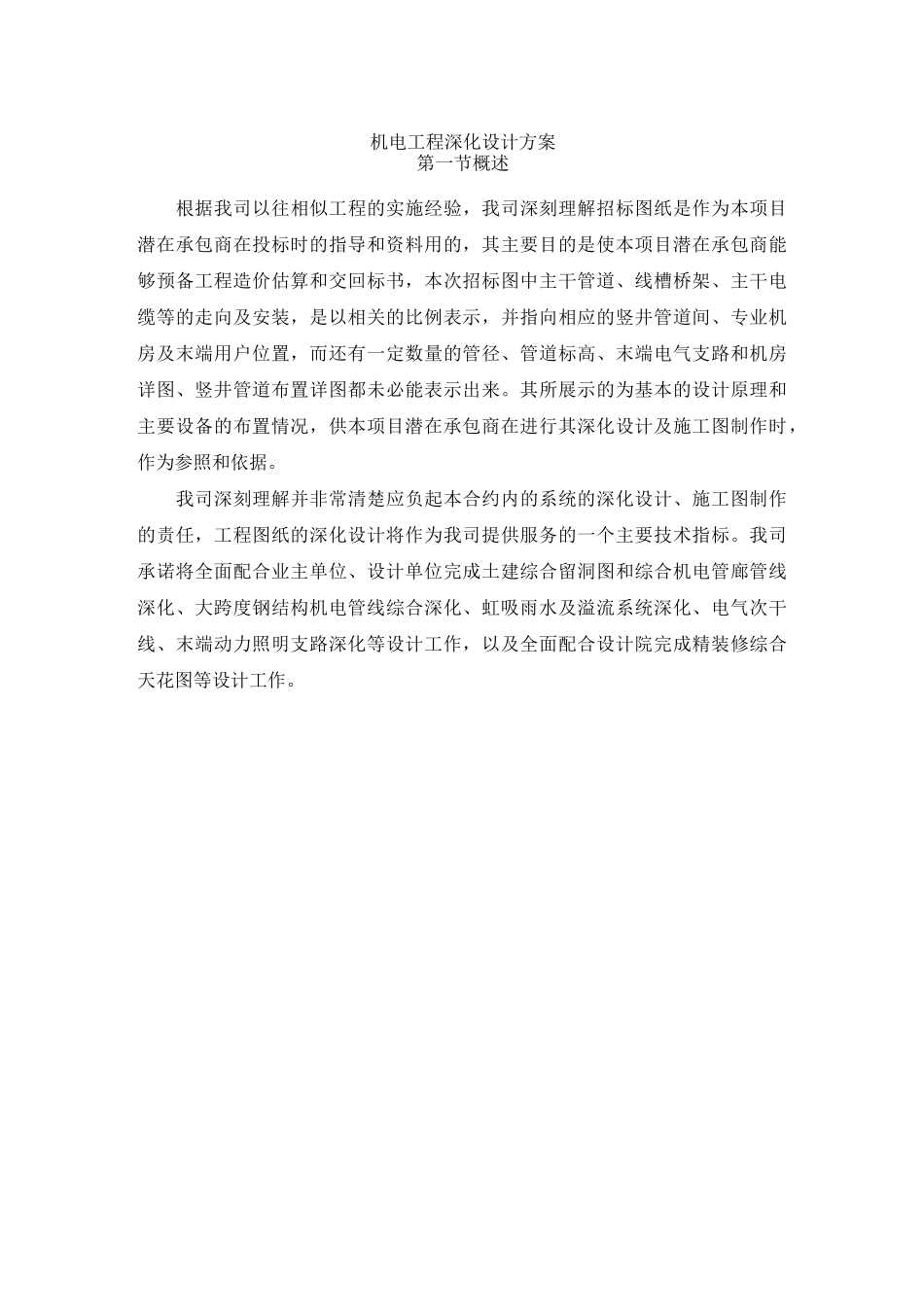

机电工程深化设计方案第一节概述根据我司以往相似工程的实施经验，我司深刻理解招标图纸是作为本项目潜在承包商在投标时的指导和资料用的，其主要目的是使本项目潜在承包商能够预备工程造价估算和交回标书，本次招标图中主干管道、线槽桥架、主干电缆等的走向及安装，是以相关的比例表示，并指向相应的竖井管道间、专业机房及末端用户位置，而还有一定数量的管径、管道标高、末端电气支路和机房详图、竖井管道布置详图都未必能表示出来。其所展示的为基本的设计原理和主要设备的布置情况，供本项目潜在承包商在进行其深化设计及施工图制作时，作为参照和依据。我司深刻理解并非常清楚应负起本合约内的系统的深化设计、施工图制作的责任，工程图纸的深化设计将作为我司提供服务的一个主要技术指标。我司承诺将全面配合业主单位、设计单位完成土建综合留洞图和综合机电管廊管线深化、大跨度钢结构机电管线综合深化、虹吸雨水及溢流系统深化、电气次干线、末端动力照明支路深化等设计工作，以及全面配合设计院完成精装修综合天花图等设计工作。第二节深化设计的流程修改设计顾问公司审批专业负责人审核设计负责人审核符合要求符合设计施工负责人审核八、设计负责人审核修改设计设计调整竣工图纸£修改完善内部审核修改完善符合要求符合要求T调整设计及参数专业交叉审核一复核参数和数据修改设计设计调整报送竣工图纸符合要求符合要求发放深化设计图纸进行设计交底相关专业深化设计精装修设计图纸经过审批的各专业系统初步设计下发经过审批的CSD 综合管线图内部专业深化设计施工调整设计变更第三节深化设计的标准我方将呈交与本次范围有关的资料包括所有材料、装置和设备的完整资料如产品技术资料说明书、装配指引、详图和证明文件等供审核。1. 所有的深化设计必须符合所有国家和北京市及建设行业主管部门所颁布的最新法规、法定职责、条例、规范、规格、标准、施工准则、业务条例等各项法定要求。2. 所有深化设计必须符合所有国家和北京市及建设行业主管部门所制定的规范及准则，并应按投标时的最新版本执行。3. 当国家规范、国家标准及地方规范未能适用时，则应要符合技术规格说明书中约定的国际认可的规范及标准。在呈审时同时附上有关符合标准的证明文件。而有关证明文件及试验报告，必须由一认可的检定机构签发，其内容须详细列明有关测试文件，证明经审定符合所需的标准要求。有关数据和资料均须采用公制（SI）单位。第四节深化设计图纸的通...
