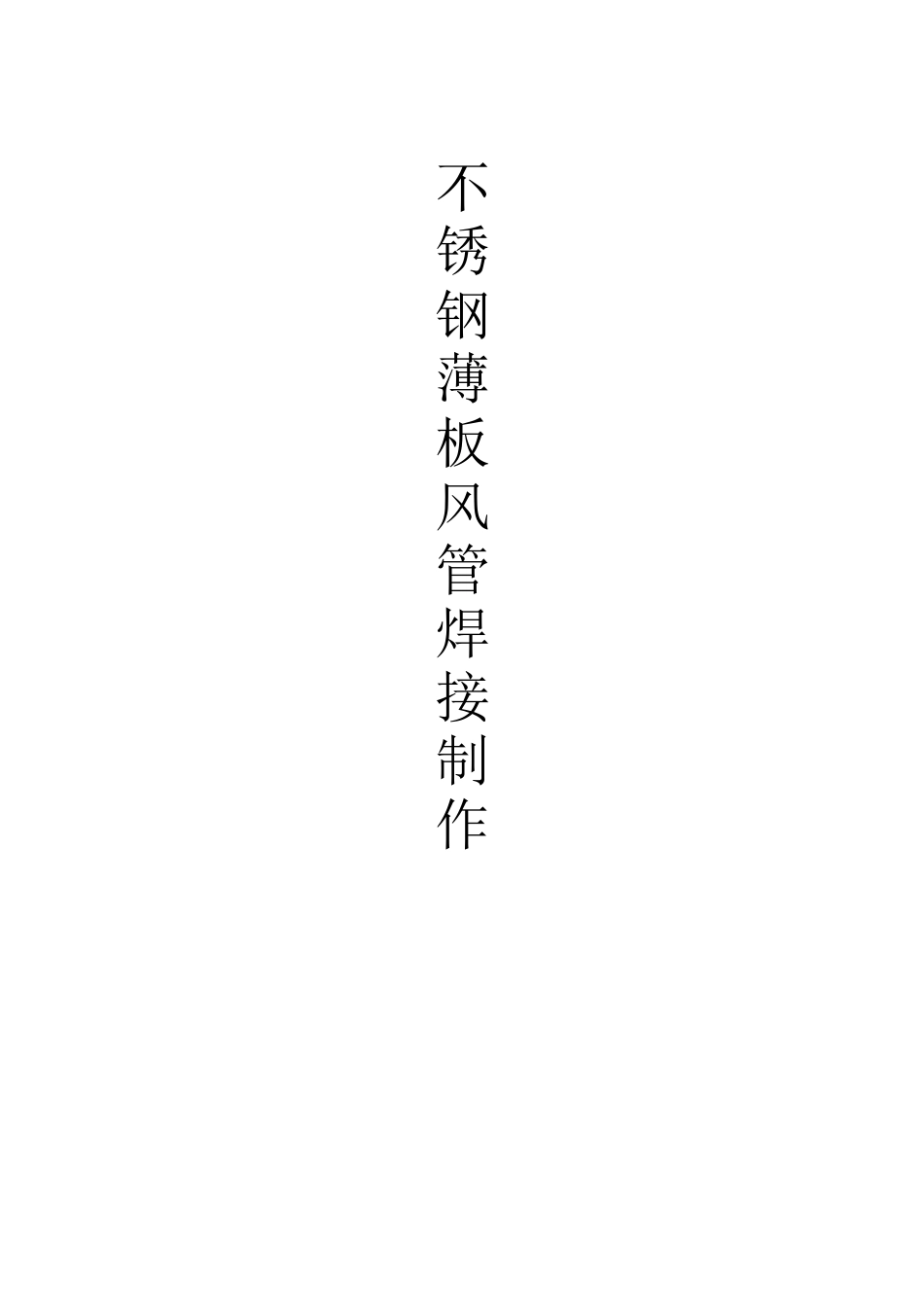

不锈钢矩形风管制作工法参照课件

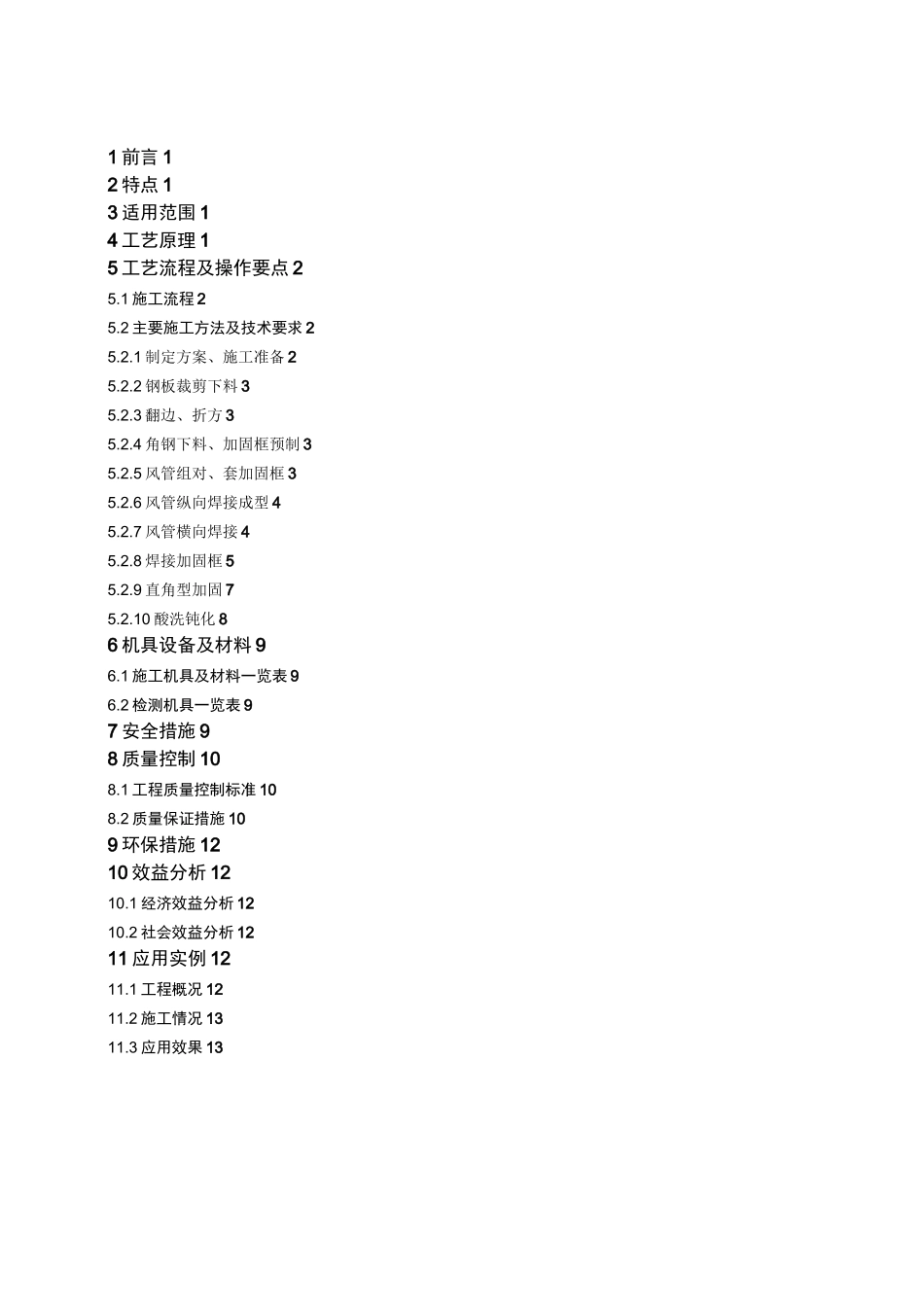

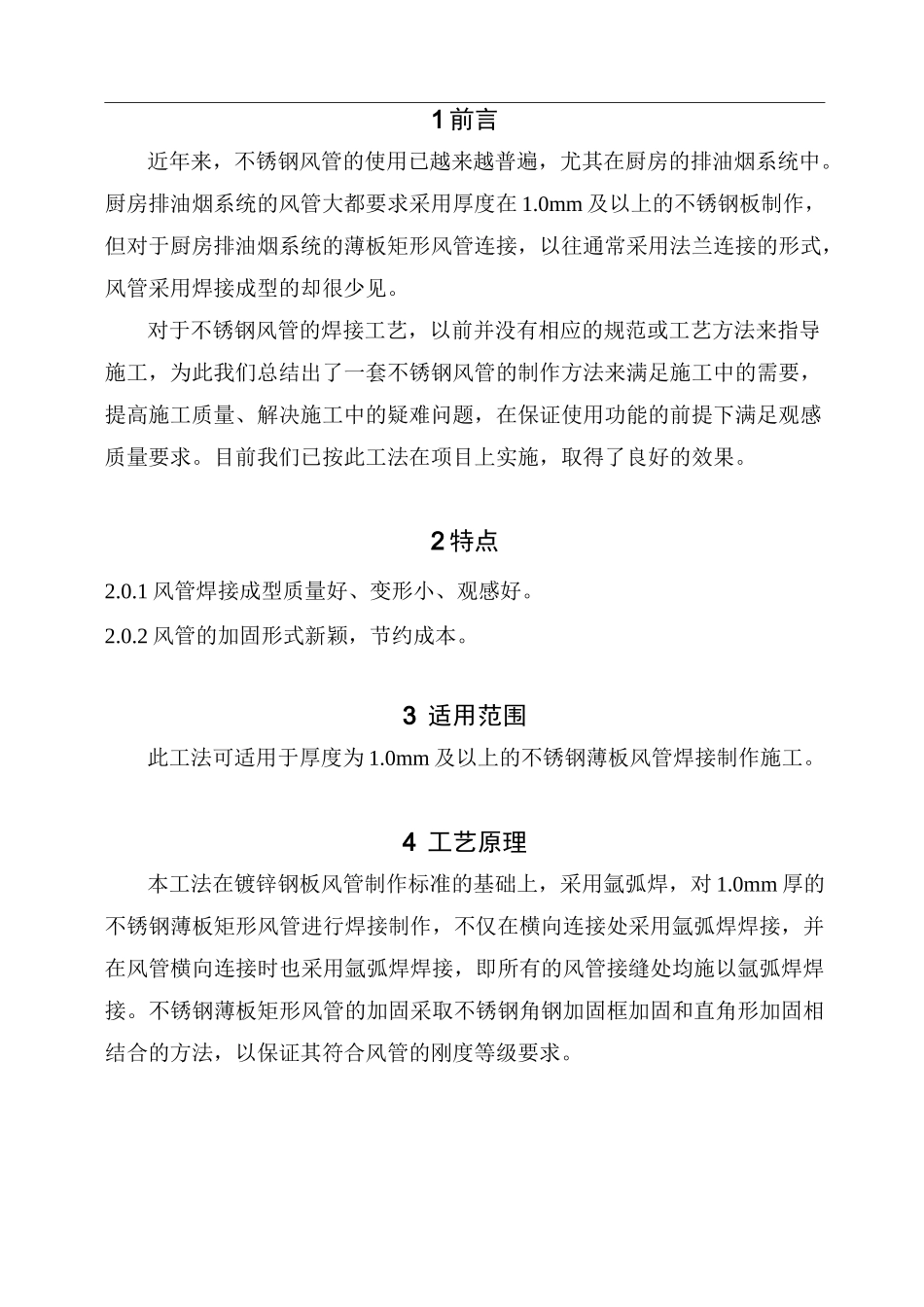

不锈钢薄板风管焊接制作1 前言 12 特点 13 适用范围 14 工艺原理 15 工艺流程及操作要点 25.1 施工流程 25.2 主要施工方法及技术要求 25.2.1 制定方案、施工准备 25.2.2 钢板裁剪下料 35.2.3 翻边、折方 35.2.4 角钢下料、加固框预制 35.2.5 风管组对、套加固框 35.2.6 风管纵向焊接成型 45.2.7 风管横向焊接 45.2.8 焊接加固框 55.2.9 直角型加固 75.2.10 酸洗钝化 86 机具设备及材料 96.1 施工机具及材料一览表 96.2 检测机具一览表 97 安全措施 98 质量控制 108.1 工程质量控制标准 108.2 质量保证措施 109 环保措施 1210 效益分析 1210.1 经济效益分析 1210.2 社会效益分析 1211 应用实例 1211.1 工程概况 1211.2 施工情况 1311.3 应用效果 131 前言近年来，不锈钢风管的使用已越来越普遍，尤其在厨房的排油烟系统中。厨房排油烟系统的风管大都要求采用厚度在 1.0mm 及以上的不锈钢板制作，但对于厨房排油烟系统的薄板矩形风管连接，以往通常采用法兰连接的形式，风管采用焊接成型的却很少见。对于不锈钢风管的焊接工艺，以前并没有相应的规范或工艺方法来指导施工，为此我们总结出了一套不锈钢风管的制作方法来满足施工中的需要，提高施工质量、解决施工中的疑难问题，在保证使用功能的前提下满足观感质量要求。目前我们已按此工法在项目上实施，取得了良好的效果。2 特点2.0.1 风管焊接成型质量好、变形小、观感好。2.0.2 风管的加固形式新颖，节约成本。3 适用范围此工法可适用于厚度为 1.0mm 及以上的不锈钢薄板风管焊接制作施工。4 工艺原理本工法在镀锌钢板风管制作标准的基础上，采用氩弧焊，对 1.0mm 厚的不锈钢薄板矩形风管进行焊接制作，不仅在横向连接处采用氩弧焊焊接，并在风管横向连接时也采用氩弧焊焊接，即所有的风管接缝处均施以氩弧焊焊接。不锈钢薄板矩形风管的加固采取不锈钢角钢加固框加固和直角形加固相结合的方法，以保证其符合风管的刚度等级要求。5 工艺流程及操作要点5.1 施工流程风管制作流程见图 5.1。图 5.1 风管焊接制作工艺流程图5.2 主要施工方法及技术要求5.2.1 制定方案、施工准备熟悉图纸、规范等技术资料，编制并组织方案会审。确定风管横向连接时采用翻边对接焊，翻边尺寸为 15mm,确定不锈钢薄板矩形风管的加固采取不锈钢角钢加固框加固和直角形加固相结合的方法。5.2.2 钢板裁剪下料依据所进不锈钢卷板的宽度一...
